17

Português

ASUS M4N68T-M LE

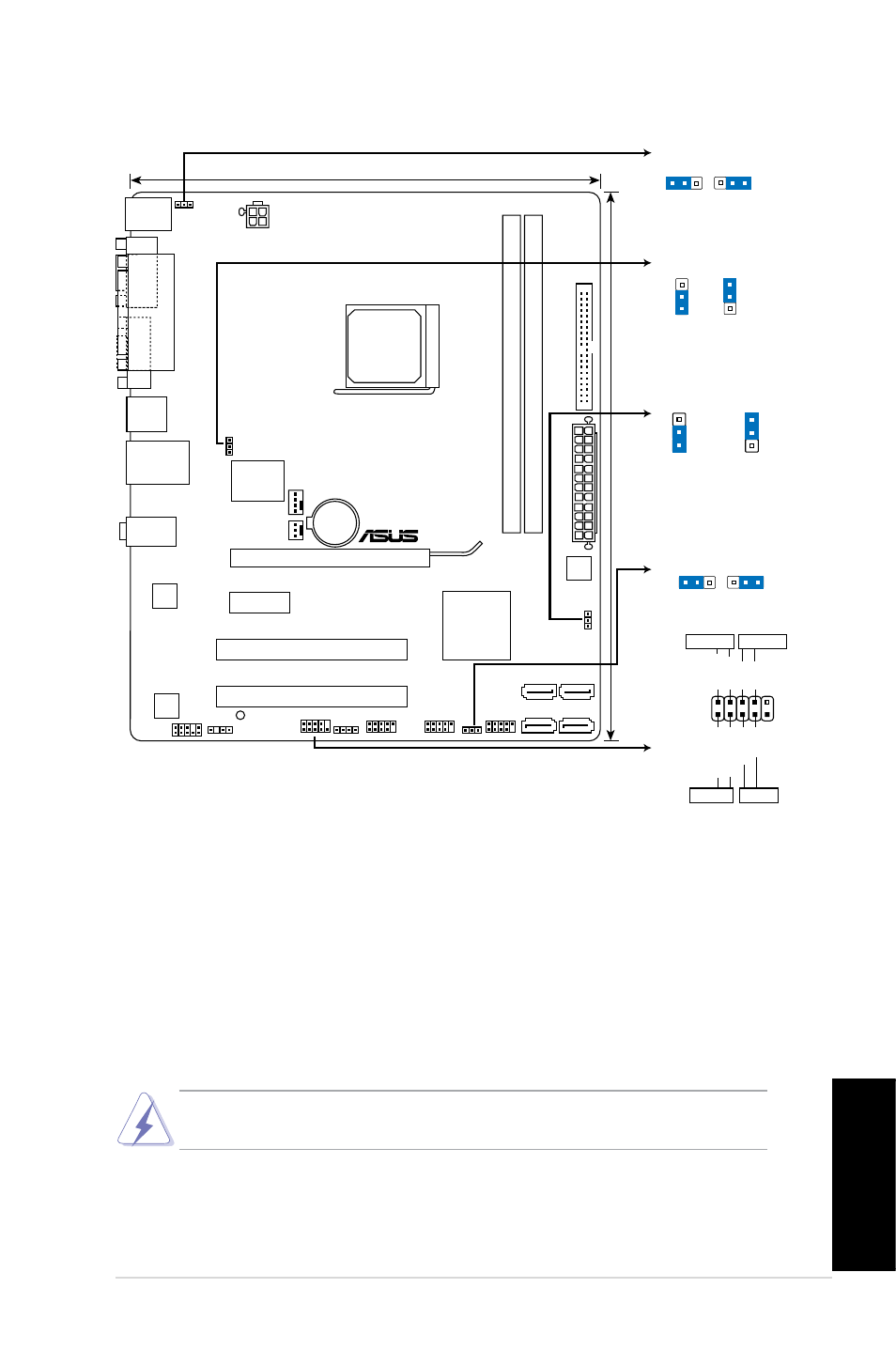

1.

Disposição da placa-principal

2.

Instalação da CPU

Para instalar a CPU:
1. Localize o socket da CPU na placa principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o

triângulo dourado fique alinhado com o canto do socket contendo um pequeno

triângulo.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para

fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a

CPU está devidamente fixada.

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da

CPU no socket para evitar dobrar os pinos e danificar a CPU!

M4N68T-M LE

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB910

USB78

USB56

AAFP

SPDIF_OUT

SPEAKER

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KB/MS

COM1

LPT

8Mb

BIOS

SB_PWR

CLRTC

USBPW5-10

USBPW1-4

KBPWR

NVIDIA

®

MCP68 SE

SOCKET AM3

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA3

SATA2

SATA4

AUDIO

LAN1_USB12

USB34

CHA_FAN

F_PANEL

VG

A

20.8cm(8.2in)

24.4cm(9.6in)

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
