Ультрамобильный компьютер
1

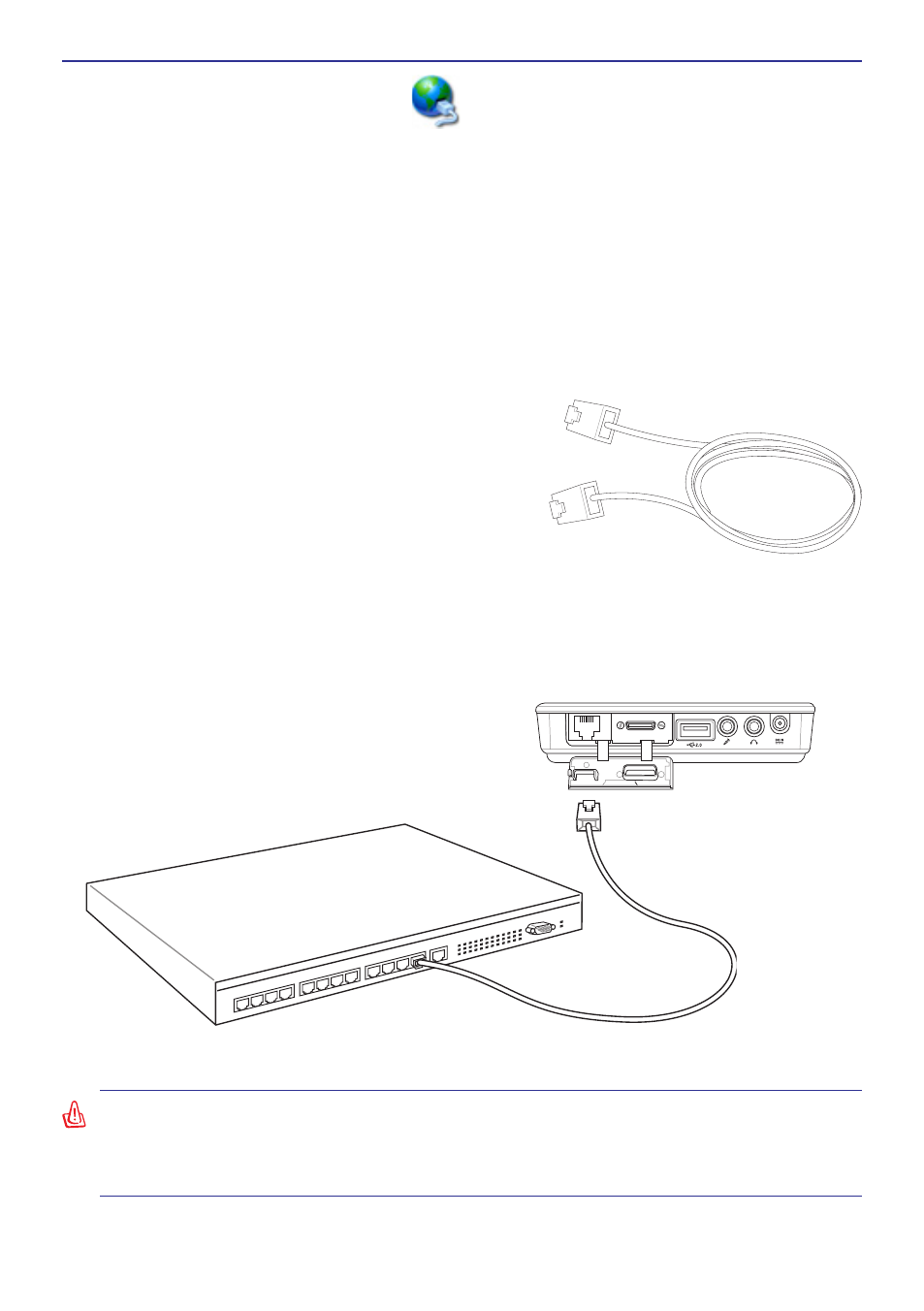

Пример подключения ультрамобильного компьютера к сетевому концентратору или
коммутатору с помощью встроенного контроллера Ethernet.
ВНИМАНИЕ! Используйте только аналоговые телефонные розетки. Встроенный модем не может
обрабатывать напряжение, существующее в цифровых телефонных сетях. Не подключайте разъем
RJ-11 к цифровым телефонным системам, которые широко используется в бизнес-центрах - в
противном случае модем может быть выведен из строя!
Сетевой концентратор или коммутатор
Сетевой кабель с разъемами RJ-45
Соединение Fast-Ethernet
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети
ультрамобильного компьютера и к концентратору или коммутатору. Для передачи на скорости
100 BASE-TX сетевой кабель должен принадлежать к 5 категории (не 3) кабелей “витая пара”.
Если планируется использование скорости передачи 100 Мбит/с, необходимо подключить кабель
к концентратору 100 BASE-TX (не концентратору BASE-T4). Для 10Base-T можно использовать
кабель “витая пара” категорий 3, 4 и 5. Данным ультрамобильным компьютером поддерживается
полнодуплексный режим соединения на скорости 10/100 Мбит/с при подключении к сетевому
концентратору с включенным режимом “дуплекс”. По умолчанию программное обеспечение
выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.
Кабель типа “витая пара”
Этот кабель используется для подсоединения карты
Ethernet к устройствам (обычно к концентратору
или коммутатору) и называется “прямой витой парой
Ethernet” (TPE). Разъемы на его концах называются
RJ-45, и они не совместимы с телефонными разъемами
RJ-11. При соединении двух компьютеров между собой
без использования концентратора, требуется сетевой
кабель с перекрестным соединением.
