1
Ультрамобильный компьютер
Правая сторона

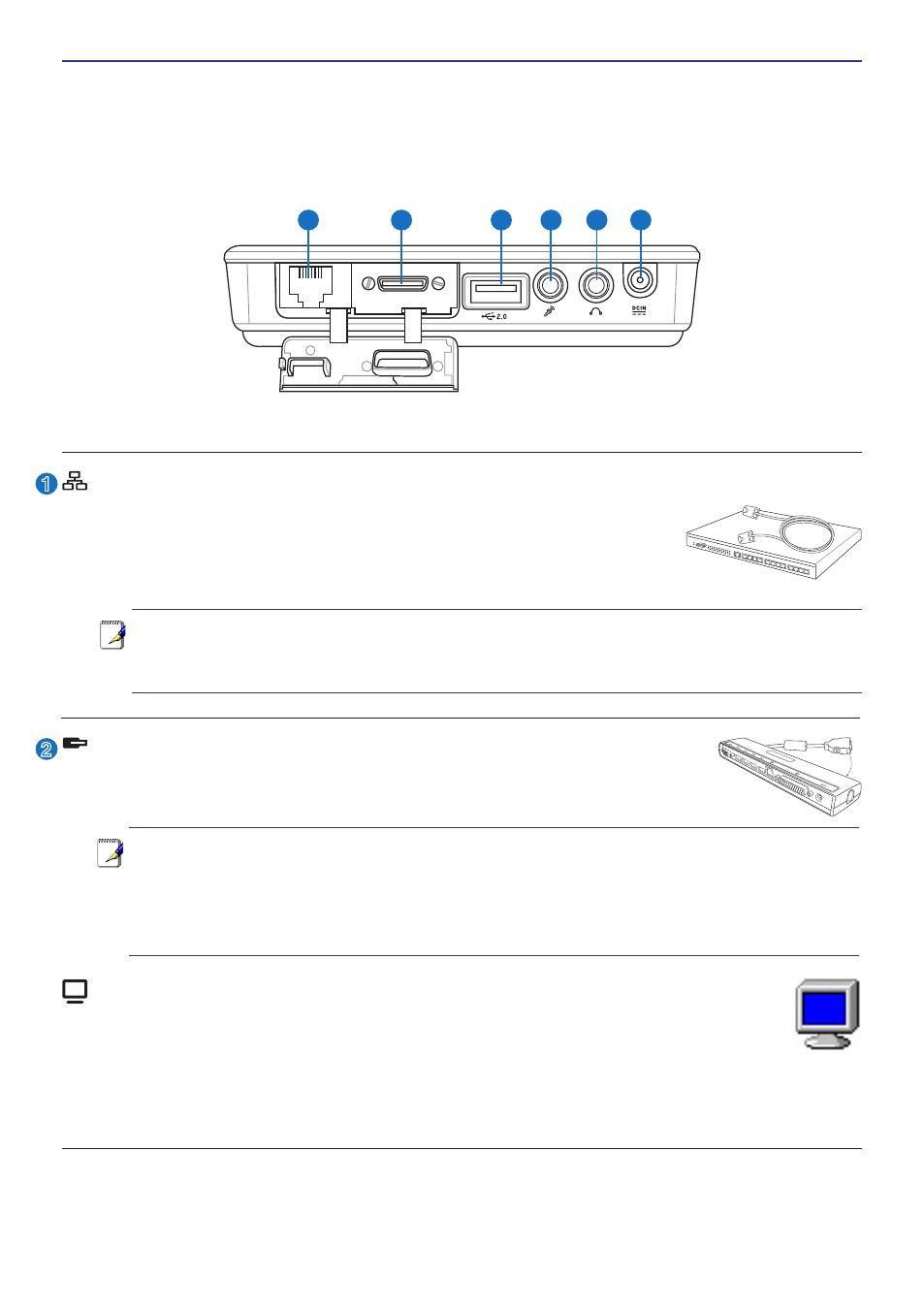

На диаграмме внизу изображены компоненты правой стороны ультрамобильного компьютера.
Порт LAN (отключается при использовании PortBar)
Порт ЛВС RJ-45 с 8-мью контактами больше по размеру, чем
порт модема RJ-11, и предназначается для стандартных кабелей
Ethernet для присоединения к локальной сети. Встроенный порт дает
возможность работать без дополнительных адаптеров.
Выход для подключения монитора (с помощью
поставляемого адаптера)
Поставляемый VGA адаптер для слота расширения предоставляет 15-контактный
аналоговый выход (D-sub) для подключения стандартных VGA-совместимых устройств,
например монитора или проектора для просмотра изображения на большом внешнем
экране.
Коннектор для подключения PortBar
Этот коннектор обеспечивает легкое подключение PortBar для подключения
настольной периферии и других акксессуаров.
1
<-------- combo -------->
Примечание: (1) Блок питания должен быть подключен. Не исользуйте ультрамобильный
компьютер в режиме питания от аккумулятора при подключенном PortBar’е. (2) При использовании
всех портов ультрамобильного компьютера и PortBar’а используйте два блока питания (один
для ультрамобильного компьютера и один для PortBar). (3) Сетевой порт на ультрамобильном
компьютере отключается при подключении PortBar.
Примечание: Для того, чтобы менеджер устройств Windows обнаружил встроенную LAN нужно
подключить сетевой кабель. По этим же причинам, при установке сетевого драйвера должен
быть подключен сетевой кабель.
1
2
3
4
5
6
