1.

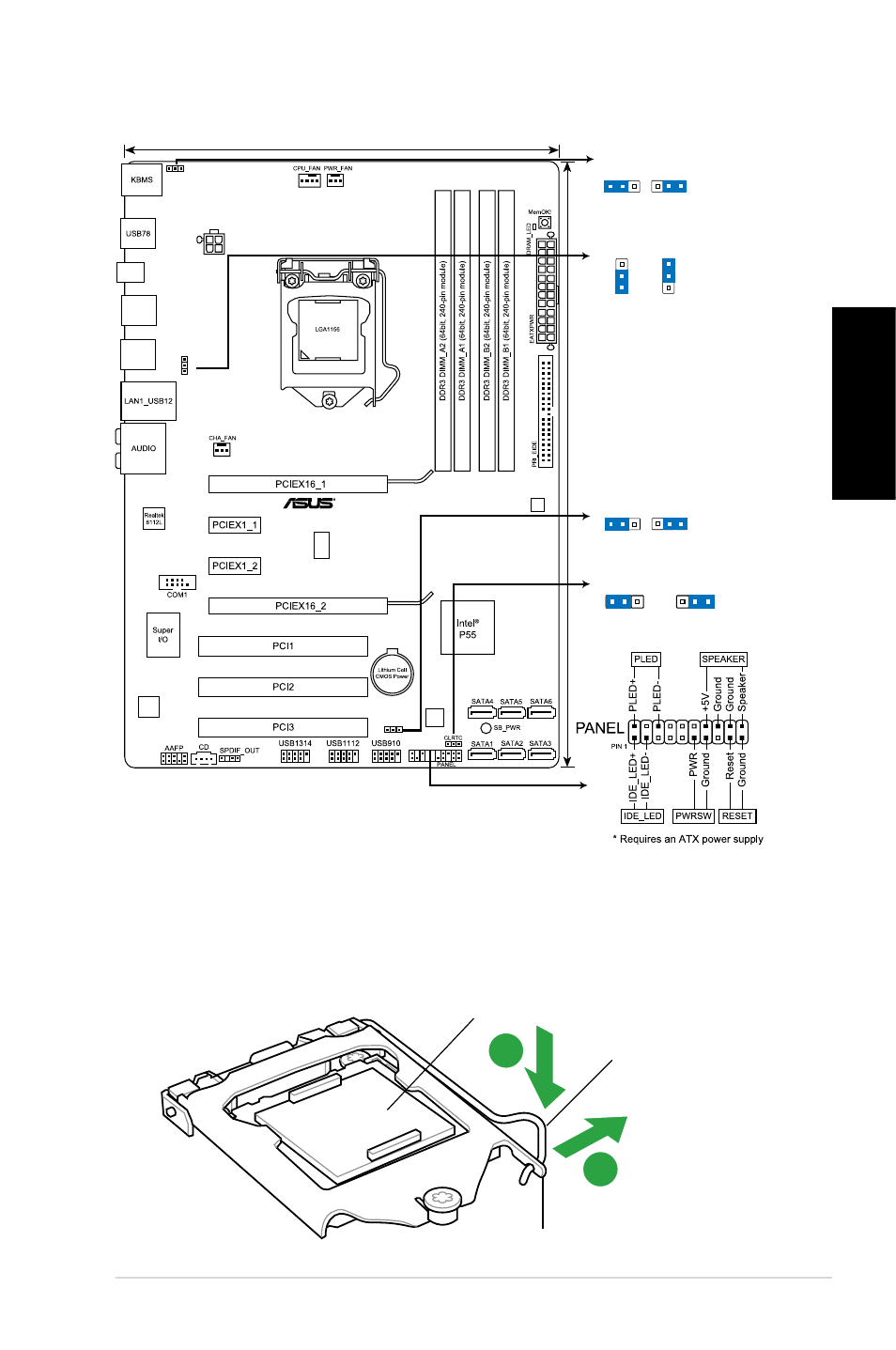

Schéma základní desky
.
Instalace procesoru
Montáž procesoru:
1. Prstem zatlačte na zajišťovací páčku (A – load lever) , poté páčku odtlačte
doleva (B), dokud se neuvolní z drážky.
21.8cm(8.6in)
30.5cm(12.0in)
USB56
USB34
SPDIF_O
KBPWR
ATX12V
USBPW1-8
IC
S
9LRS954
VIA
VT1708S
P7P55 LX
16Mb
BIOS
USBPW9-14
VIA
VT6415
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-8
2
1
2 3
+5V
(Default)
+5VSB
USBPW9-14
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
Zaváděcí páčka
Zajišťovací jazýček
Víčko PnP
A
B
