0 ASUS P7P55 LX
Polski

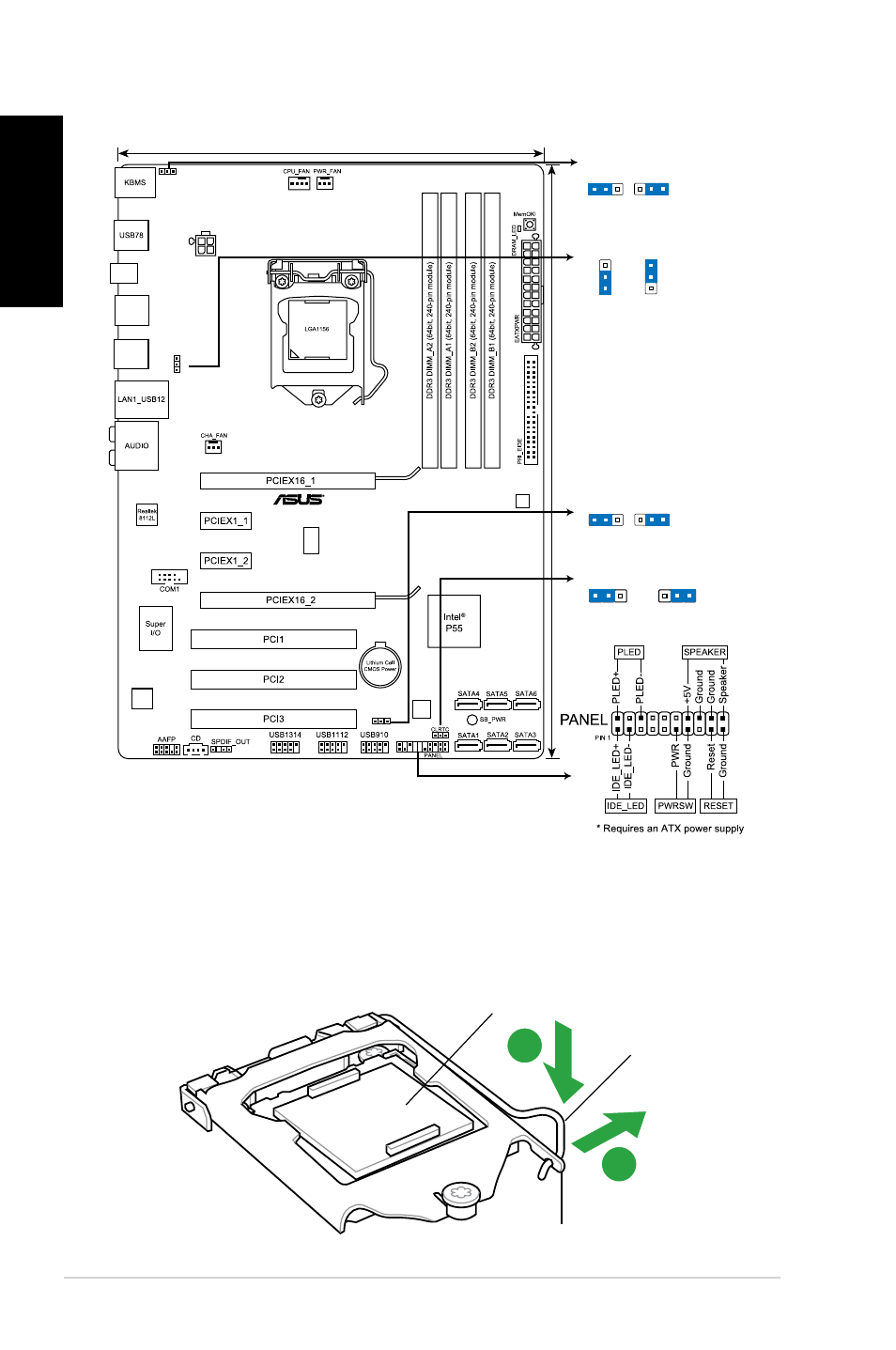

1. Rozmieszczenie elementów płyty głównej
. Instalacja procesora
Aby zainstalować procesor:
1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),
aż do jej zwolnienia z zatrzasku mocującego.
21.8cm(8.6in)
30.5cm(12.0in)
USB56
USB34
SPDIF_O
KBPWR
ATX12V
USBPW1-8
IC
S
9LRS954
VIA
VT1708S
P7P55 LX
16Mb
BIOS
USBPW9-14
VIA
VT6415
2 1 2 3
+5V
(Default)
+5VSB
KBPWR
2
1 2
3
+5V +5VSB
(Default)
USBPW1-8
2 1 2 3
+5V
(Default)
+5VSB
USBPW9-14
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
Zatrzask podtrzymujący
Dźwignia ładowania
Pokrywka PnP
A
B
