Deutsch
ASUS M2N68-AM SE

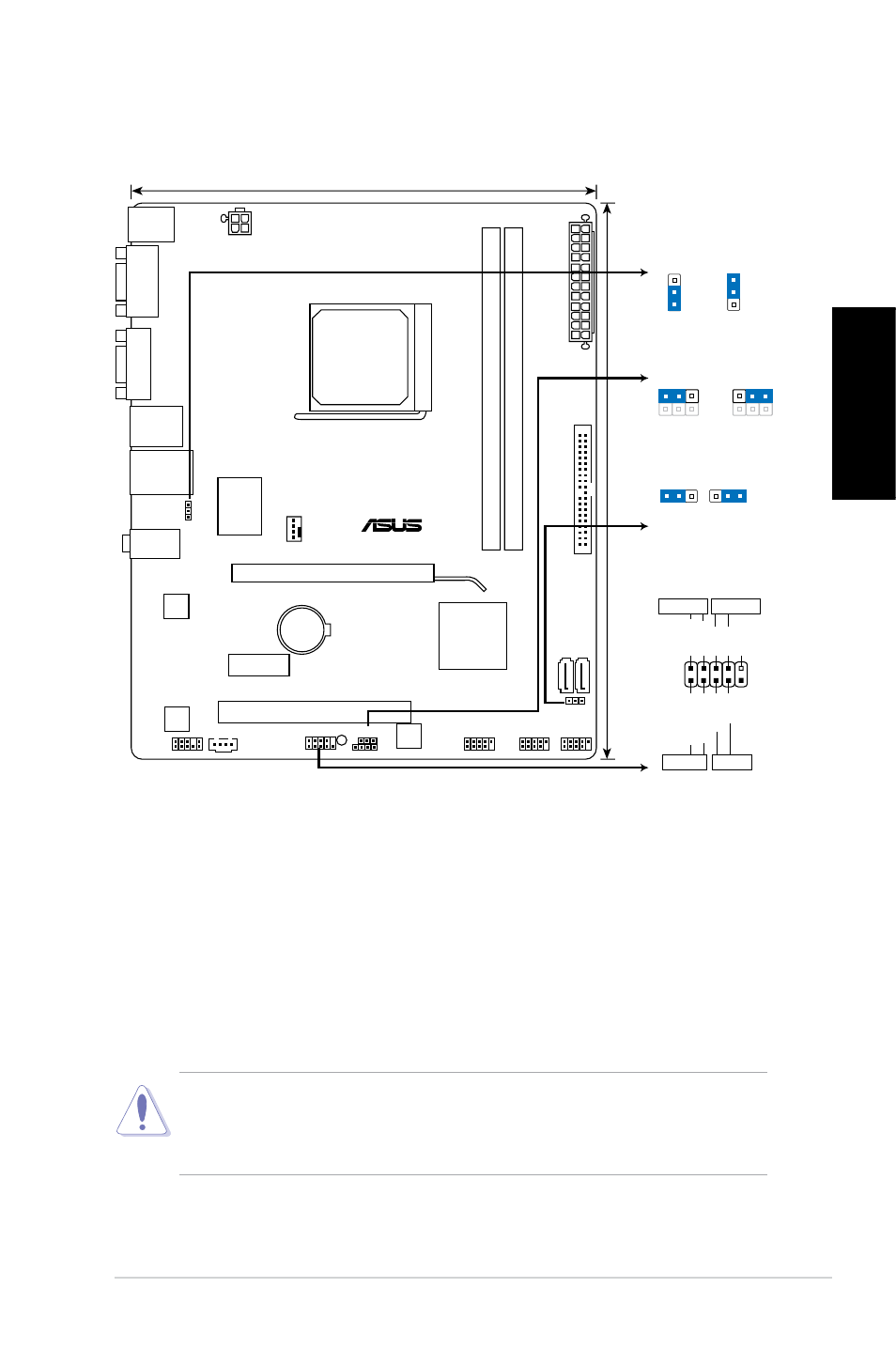

1.
Motherboard-Layout
2.
Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
M2N68-AM SE
PCIEX16
PCIEX1_1
PCI1
PRI_IDE
USB56
USB78
USB910
F_PANEL
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
RTL
8201CP
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
SPEAKER
20.3cm(8.0in)
24.4cm(9.6in)
NVIDIA
®
MCP68PVNT
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1 SATA2
VG
A
AUDIO
COM
LAN1_USB12
USB34
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2
3
+5V
(Default)
+5VSB
USBPW1-4
