3
ASUS M2N68-AM SE
Srpski
1.

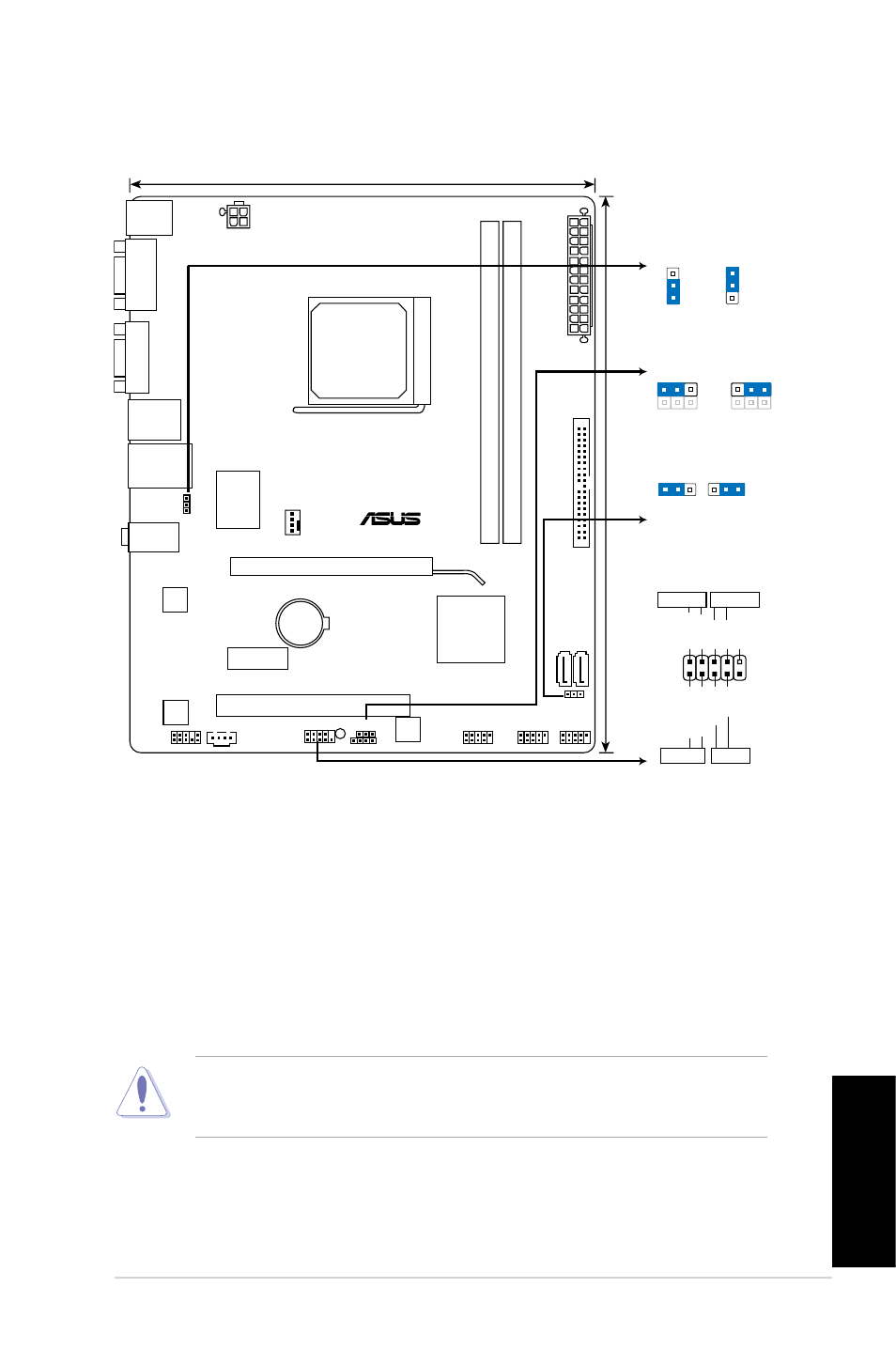

Izgled matične ploče
2.
Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite priključak 940-pin AM2 na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
M2N68-AM SE
PCIEX16
PCIEX1_1
PCI1
PRI_IDE
USB56
USB78
USB910
F_PANEL
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
RTL
8201CP
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
SPEAKER
20.3cm(8.0in)
24.4cm(9.6in)
NVIDIA
®
MCP68PVNT
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1 SATA2
VG
A
AUDIO
COM
LAN1_USB12
USB34
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2
3
+5V
(Default)
+5VSB
USBPW1-4
