ASUS MN-XE
Français
3. Placez le CPU sur le socket en vous assurant que la marque en forme de
triangle doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour
sécuriser le processeur. Le levier se bloque sur le petit ergot latéral pour
indiquer qu’il est en place.
3. Mémoire Système
Vous pouvez installer des modules DIMM DDR2 ECC/non ECC non
tamponnés de 256 Mo, 512 Mo et 1 Go dans les socles DIMM en utilisant
les configurations de mémoire données dans cette section.
Configurations Mémoire Recommandées
La carte mère est équipée de quatre sockets DIMM (Dual Inline Memory
Modules) DDR2 (Double Data Rate 2).
Un module DDR2 possède les mêmes dimensions physiques qu’un module
DDR, mais dispose de 240 broches contre 184 pour la DDR. De plus, les
modules DDR2 s’encochent différemment afin d’éviter qu’ils soient installés
sur des sockets pour DDR.
• En configuration double canal, n’installez que des paires DIMM DDR2
identiques (même taille et type) pour chaque canal.
• Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir
une compatibilité optimale, il vous est recommandé de vous équiper des
modules de mémoire auprès du même vendeur.

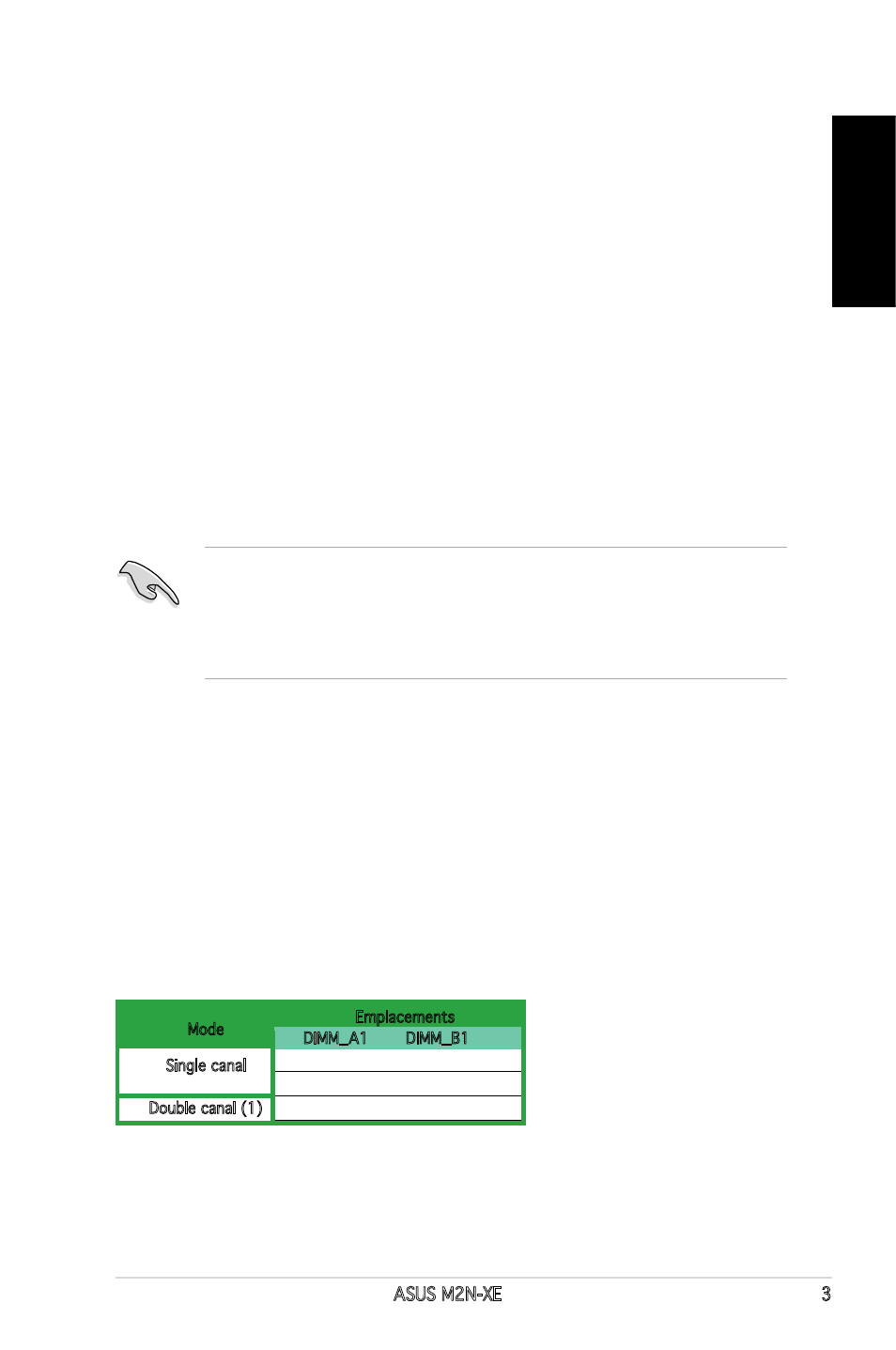

Emplacements
DIMM_A1 DIMM_B1
Occupé -
- Occupé
Occupé Occupé
Mode
Single canal
Double canal (1)
