24 ASUS M2N-XE
Česky
Doporučené konfigurace pamětí
3. Systémová pamět’
Do DIMM socketů můžete nainstalovat 256MB, 512MB a 1GB DIMM ECC/non-ECC
bez vyrovnávací paměti (unbuffered) při použití konfigurací v této sekci.
Tato základní deska je vybavena čtyřmi paticemi pro paměťové moduly DDR 2 (Double
Data Rate 2) DIMM (Dual Inline Memory Module).
Modul DDR2 má stejné rozměry, jako modul DDR DIMM, ale je opatřen 240
kolíky, nikoli 184 kolíky. Paměťové moduly DDR2 a DIMM jsou opatřeny odlišným
drážkováním, které zabraňuje instalaci do nesprávné patice DRR nebo DIMM.
• V případě dvoukanálových konfigurací nainstalujte pro každý kanál pouze
identické paměťové moduly DDR2 DIMM (stejný typ a velikost).
• Instalujte vždy DIMMy se stejnou CAS latencí. Pro optimální výsledky
doporučujeme používat moduly stejného výrobce.

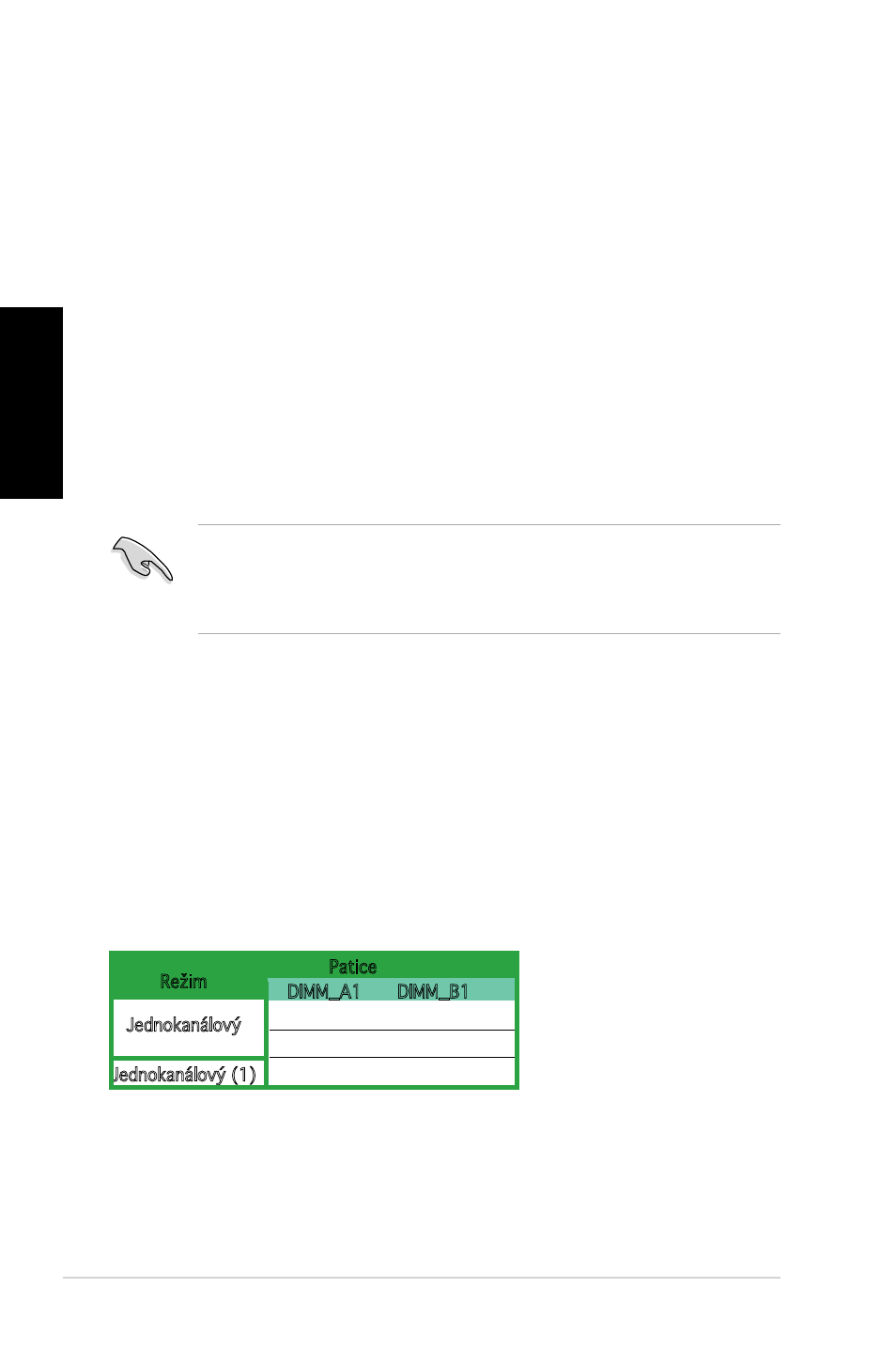

Patice
DIMM_A1 DIMM_B1
Obsazeno -
- Obsazeno
Obsazeno Obsazeno
Režim
Jednokanálový
Jednokanálový (1)
3. Zorientujte procesor nad patici tak, aby roh procesoru označený
zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.
5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění
procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
