10. Датчики
PNEG-708-RU Башенная зерновая сушилка - электрическая 73
Пример - Установленный дозатор и датчики температуры зерна

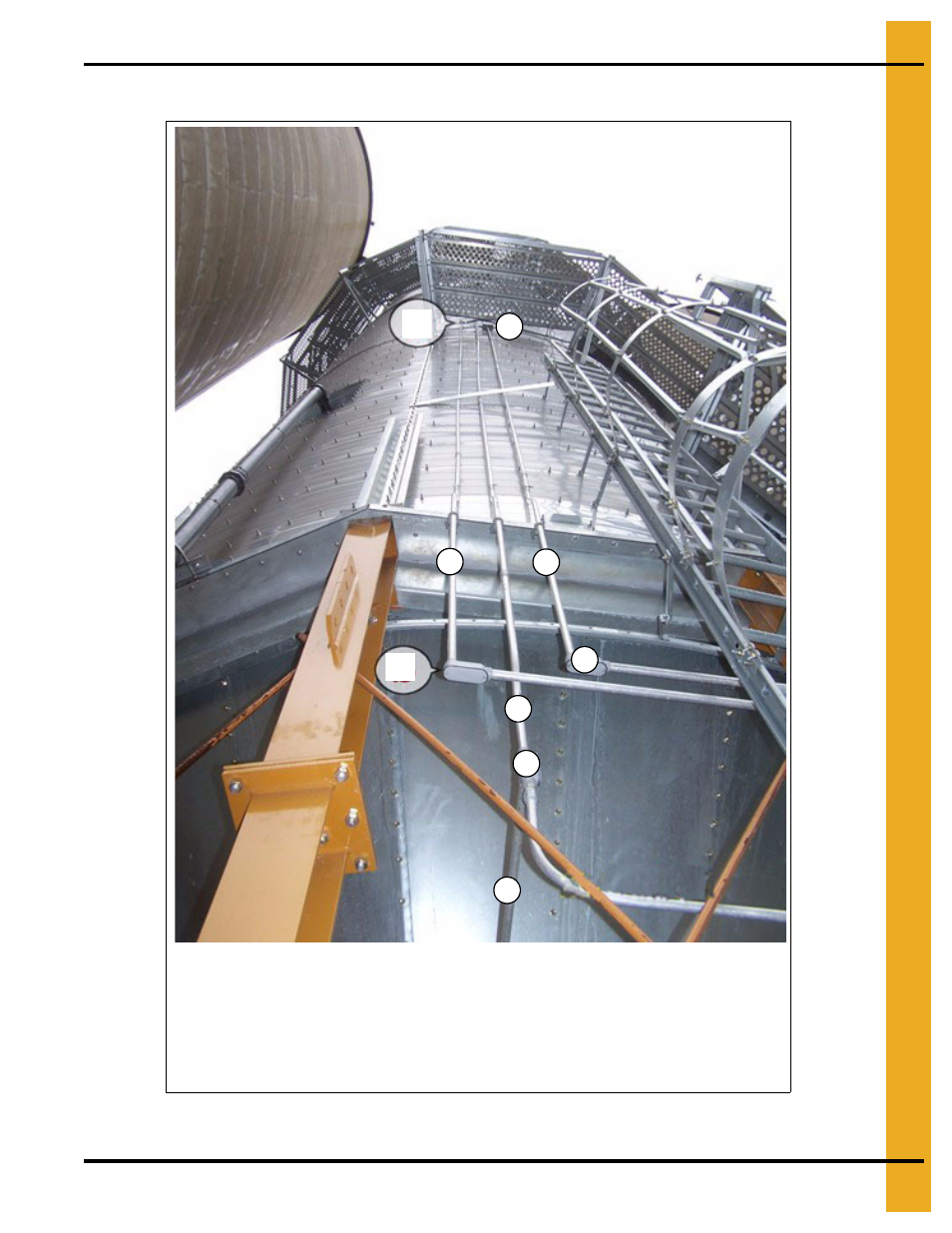

Рисунок 10M Вид сбоку - кабелепровод установлен на сушилку с 4 вентиляторами.
A. Тройник кабелепровода
B. Наружное основание / нижний верхний предел / перегрев
C. Конструкция кабелепровода LB
D. Верхний/нижний дозатор и кабелепровод датчика температуры зерна RTD.
E. Кабелепровод датчика влажности сухого зерна
F. Кабелепровод датчика влажности влажного зерна
G. Наружные датчики верхнего предела / перегрева
A B
C
D G
F
C
A
E
