4. Обзор и планирование
32
PNEG-708-RU Башенная зерновая сушилка - электрическая
Примеры планирования электрических систем управления
(продолжение)

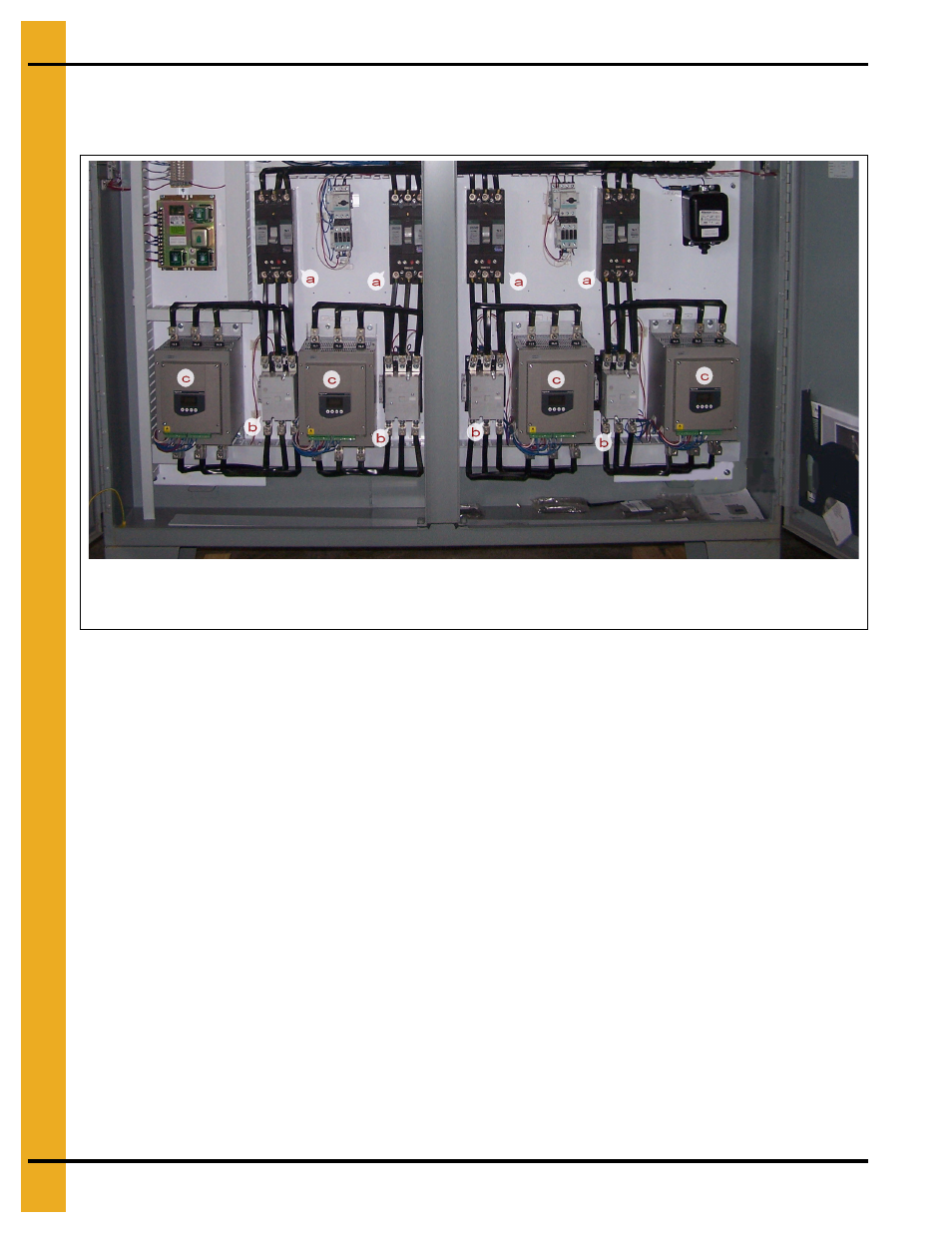

Рисунок 4N Крупный план - Разводка блока питания
Примеры планирования кабелепровода (длина 10',
диаметр 1/2", 1" и 2 1/2")
Указания
1. Если блок питания будет находиться под сушилкой, установите его таким образом, чтобы
обеспечить достаточно пространства для вывода всех кабелепроводов с обратной стороны
блока питания и их прохождения к порту сушилки (обычно это порт электродвигателя).
2. Кабелепроводы электродвигателя вентилятора обычно проходят через центр порта
электродвигателя (все кабелепроводы 1/2" располагаются по сторонам в зависимости от
свободного пространства). Минимальное количество необходимых кабелепроводов 1/2" -
десять (10) штук.
3. Проложите кабелепровод параллельно или перпендикулярно другим кабелепроводам.
4. Вертикальные кабелепроводы должны быть установлены ровно и аккуратно, а также они
должны быть герметичными и надежно закрепленными.
5. Отметьте расположение электрических компонентов как внутри, так и снаружи сушилки в
соответствии с направлением выхода кабелепровода из блока питания.
6. Обеспечьте опору систем кабелепроводов с помощью швеллеров Superstrut. Установите Z-
образный кронштейн в точке, где кабелепроводы входят в порт электродвигателя, а также
позади параллельных кабелепроводов, чтобы расположить их на одной линии.
A. Прерыватель/стартер
B. Перепускной контактор
C. Вентиляторы с контакторами плавного пуска и перепускными контакторами (4 вентилятора)
