Installing a leg stand to the dryer basket corner, Установка опоры к углу корзины зерносушилки, Chapter 3: dryer supports – Инструкция по эксплуатации Grain Systems PNEG-1916
Страница 23

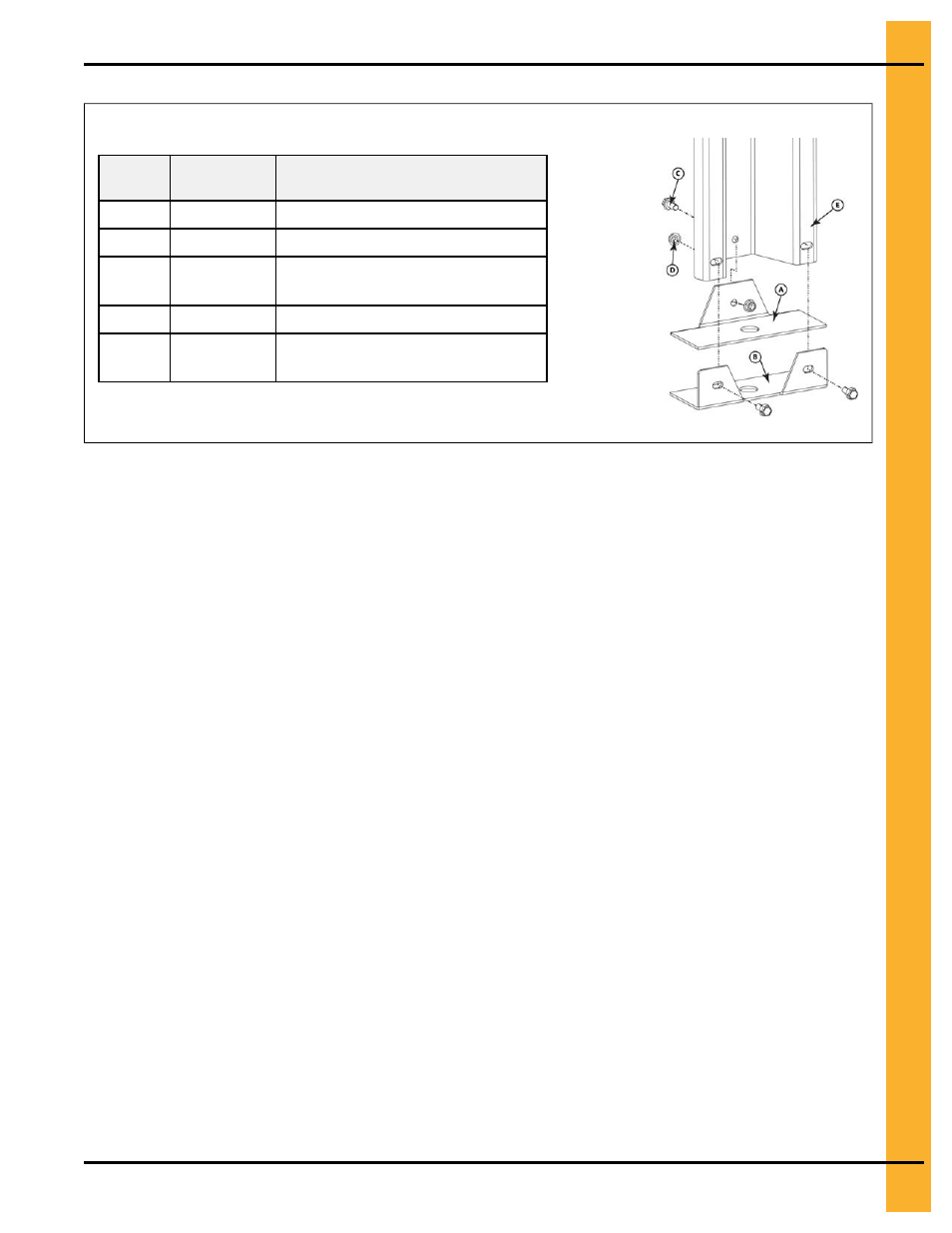

Рисунок 3-4 Сборка анкерных пластин для опоры сушилки
Обозн. Артикул
Название
A
BLK-10057
Задний анкерный кронштейн
B
BLK-10058
Передний анкерный кронштейн
C
S-6606
Болт фланцевый 5/16'' x 3/4'' (8 х
19 мм)
D
S-3611
Гайка фланцевая 5/16'' (8 мм)
E
D01–xxxx
Опорная нога, см.
Установка Опоры к Углу Корзины Зерносушилки
Если вы не используете бетонные блоки, то необходимо установить опорные ноги рамы
зерносушилки в углах корзины для правильной опоры зерносушилки.
Что Вы Должны Знать
Дополнительная ширина скобы сцепного устройства требует использование дополнительной
регулировочной прокладки для установки опор, расположенных в углах рамы зерносушилки.
Для установки опоры к углу корзины зерносушилки:
1.
Демонтируйте два существующих болта и гайки с угла рамы сушилки (E и F).
2.
Совместите отверстия в опорной ноге (H) с отверстиями в углу рамы сушилки, и
закрепите должным образом при помощи демонтированных болтов и гаек (E и F).
3.
Совместите верхнее отверстие опорной ноги с отверстием в угловой стойке (G).
4.
Закрепите опорную ногу и кронштейн вместе при помощи болта (B), шайбы (C), двух
регулировочных прокладок (A), и гайки (D).
