Раздел 2: Рекомендации по Установке
Чтобы предотвратить опрокидывание или сдвиг оборудования, зерносушилку необходимо прочно
закрепить к фундаменту при помощи анкерных болтов или тросов. Анкерные болты можно залить в
бетонную плиту и закрепить к ногам сушилки. Сушилку также можно закрепить при помощи тросов
и талрепов, которые в свою очередь закрепляются к анкерам, установленным в бетонную плиту.
Таблица 2-1 Общие рекомендации по бетонному основанию для разных размеров сушилок
Длина корзины, футы
14
18
20
22
26
Размер фундамента, футы 12 x 24 12 x 28 12 x 30
12 x 32
12 x 36
Размер фундамента, метр 3.7 x 7.3 3.7 x 8.5 3.7 x 9.1 3.7 x 9.8 3.7 x 11
Бетон, ярды
(
метры)
20.75
(18.97)
24.25
(22.17)
26.0
(23.77)
27.5
(25.15)
31.0
(28.35)
Кол-во арматур. стержней
20
'' (50.8 см) каждый
7
8
8
9
10
#4
Арматура – футы (м)
900
(274)
1060
(323)
1140
(347)
1220
(372)
1400
(427)
Стальные ноги
(
миним. кол-во)
12
14
14
16
18
Анкеры*
16
20
22
24
28
Блоки
18
22
22
26
30
Кол-во талрепов
6
8
8
8
10
Количества даны ориентировочно и требования могут меняться в зависимости от местности.
*
Используйте анкера минимум 3/4 x 9–5/8'' (19 х 245 мм) с эпоксидной смолой. Артикул
анкеров № GTC-0003, артикул эпоксидной смолы № GTC-0004.
Спецификации Бетонного Основания
•
Минимальная несущая способность почвы = 2,000 PSF (95.76 кПа)
•
Прочность на сжатие @ 28 дней = 4,000 psi (27.57 МПа)
•
Минимальное содержание цемента— 6 мешков/ярд (прибл. 6 мешков/метр)
•
Максимальная просадка — 10 см (плюс-минус 2.5 см)

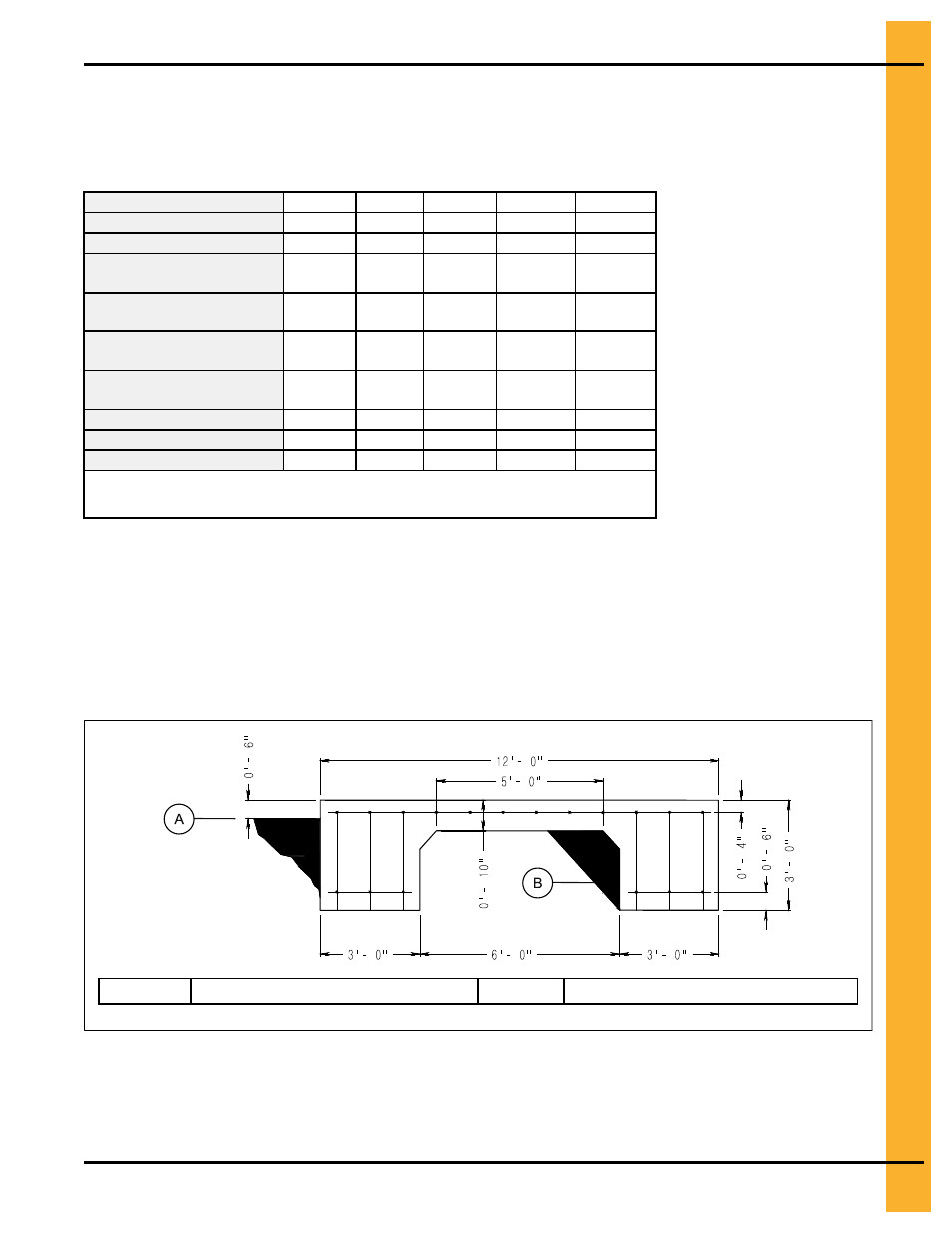

Рисунок 2-3 Разрез бетонного основания зерносушилки
A
B
A
Уровень земли
B
Невыбранная почва
