Установка и снятие компонентов

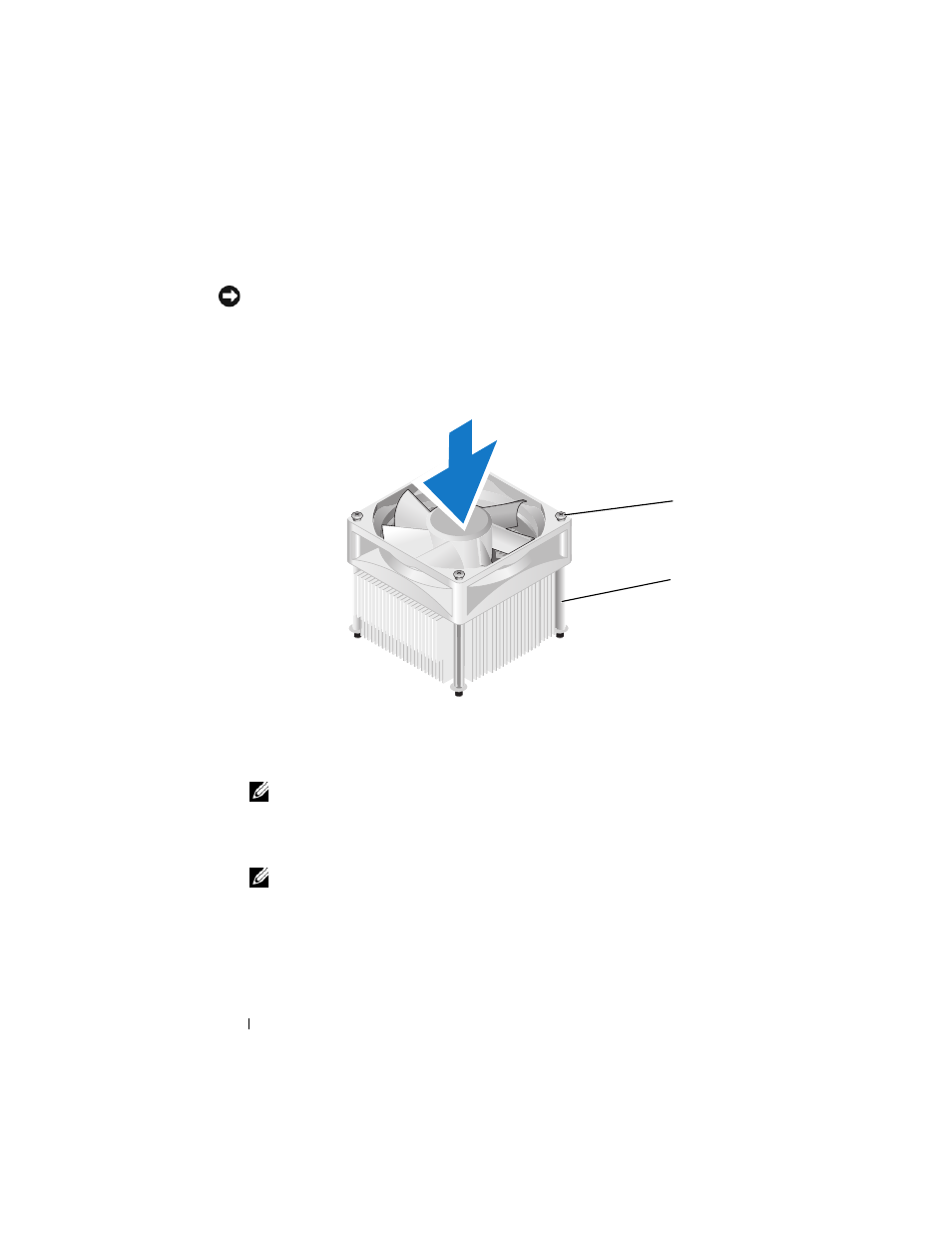

Установка вентилятора процессора/радиатора в сборе
ВНИМАНИЕ: При установке вентилятора на место убедитесь, что не
зажаты провода, соединяющие его с системной платой.
1 Совместите невыпадающие винты вентилятора и блока радиатора
процессора с четырьмя металлическими выступами, имеющими
резьбовые отверстия, на системной плате.
ПРИМЕЧАНИЕ: Вентилятор процессора и блок радиатора вашего
компьютера могут выглядеть несколько иначе, чем показано на
иллюстрации выше.
2 Затяните четыре невыпадающих винта.
ПРИМЕЧАНИЕ: Убедитесь, что вентилятор и радиатор
процессора в сборе плотно встали на свое место и надежно
закреплены.
3 Подсоедините кабель вентилятора процессора и блока радиатора к
разъему CPU_FAN на системной плате (см. “Вид компьютера изнутри”
на стр. 129).
1
невыпадающие
винты (4)
2
вентилятор и радиатор процессора в
сборе
2
1
