Установка и снятие компонентов
151
3 Ослабьте фиксирующую скобу платы, подняв вверх рычажок фиксатора
платы.
4 Извлеките опорную скобу. Смотрите раздел “Извлечение
поддерживающей скобы” на стр. 127.
5 Чтобы заменить уже установленную плату, выньте ее из компьютера.
При необходимости отсоедините от платы все подключенные кабели.
• При работе с платой PCI возьмите ее за верхние углы и извлеките из
разъема.
• При работе с платой PCI потяните крепление, возьмите плату за
верхние углы и извлеките ее из разъема.
ПРИМЕЧАНИЕ: Положение платы, показанной на иллюстрации,
является примерным и может отличаться от вашего конкретного
случая.

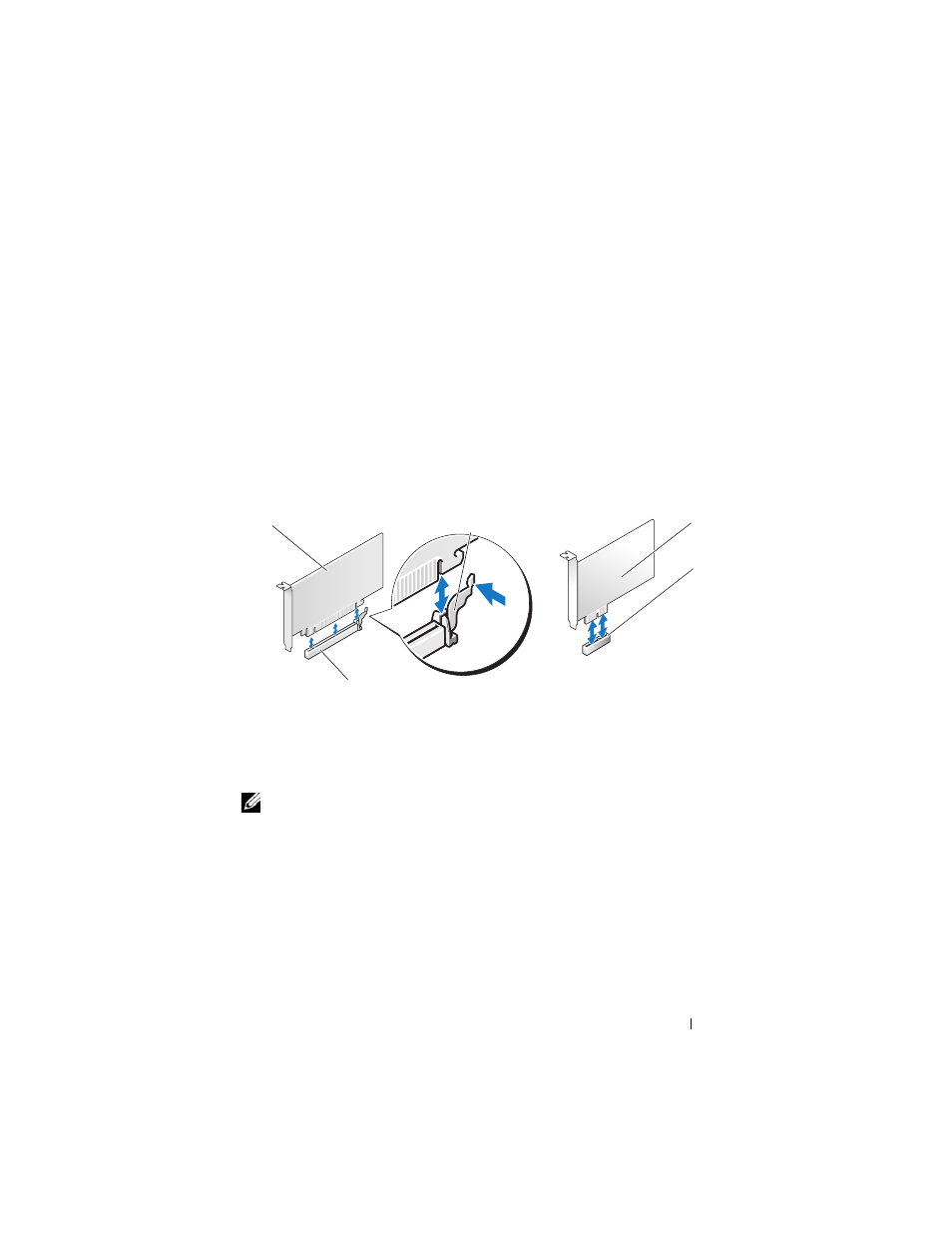

1 плата PCI Express x16
2 защитный фиксатор
3 плата PCI Express x1
4 слот для платы PCI
Express x1
5 слот для платы PCI
Express x16
