Установка и снятие компонентов
3 Нажмите два фиксатора на удерживающей дверце платы по направлению друг к другу,
чтобы повернуть дверцу. Так как дверца закреплена, она останется в открытом положении.
4 Если компьютер включает в себя механизм удержания плат:
a
поверните механизм вверх и аккуратно сожмите с боков, чтобы освободить механизм
от двух фиксаторов, удерживающих его на месте.
b
поместите механизм удержания в безопасное место.
ПРИМЕЧАНИЕ:
Для полноразмерных плат PCI-E при наличии “рояльного” кронштейна
необходимо вращать его вперед, сжимая фиксаторы на стороне кронштейна по
направлению друг к другу.
5 Для установки новой платы удалите заглушку, чтобы открыть отверстие для платы. Затем
6 Чтобы заменить уже установленную плату, выньте ее из компьютера.
При необходимости отключите от платы все кабели. Если плата имеет механизм
удержания, удалите его верхнюю часть, нажимая зажим и вытягивая его наверх.
ПРИМЕЧАНИЕ:
Для полноразмерных плат PCI-E при наличии “рояльного” кронштейна
необходимо вращать его вперед, сжимая фиксаторы на стороне кронштейна по
направлению друг к другу.

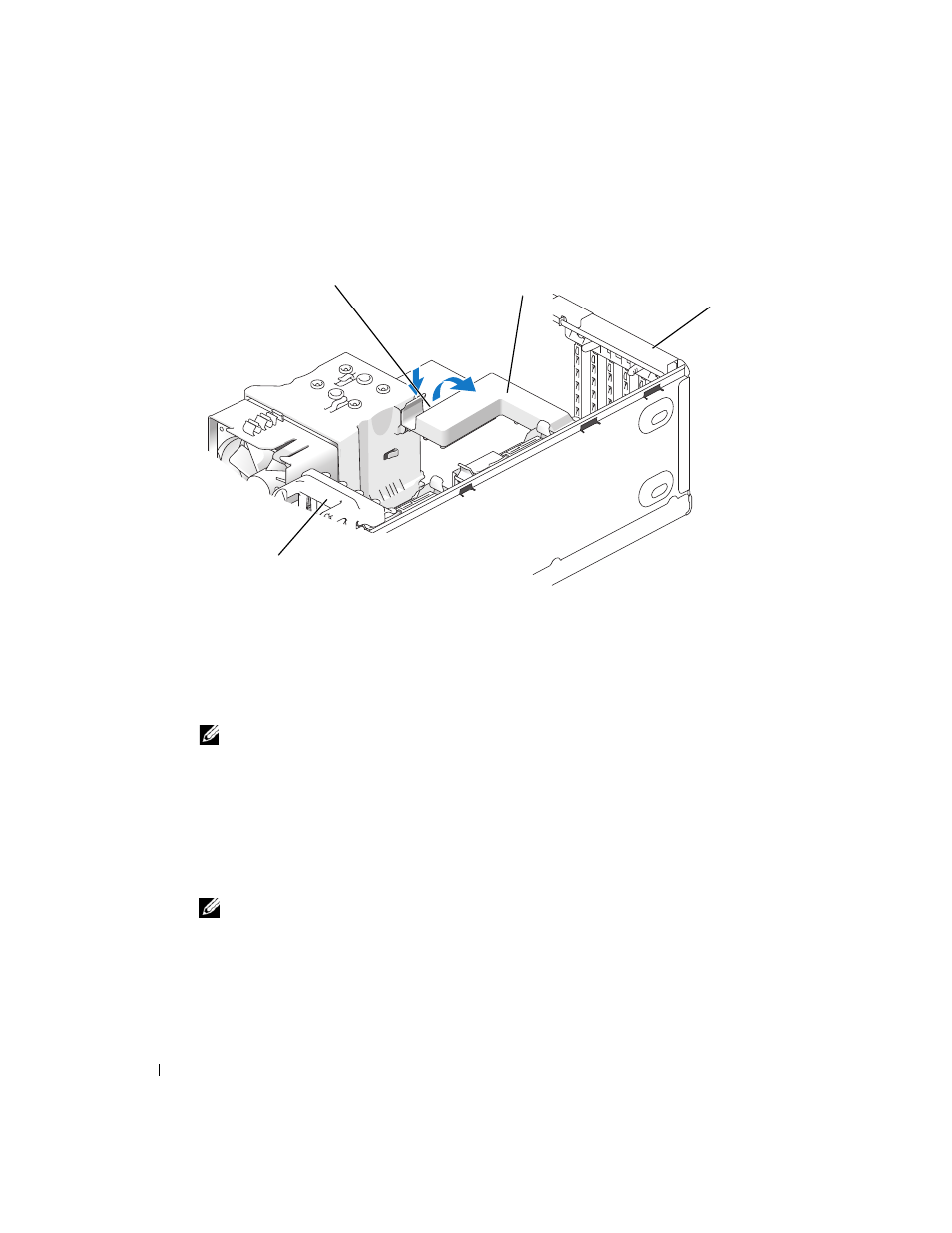

удерживающ
ая дверца
платы
фиксатор
механизм удержания платы*
*“рояльный” кронштейн
*может присутствовать не на всех компьютерах
