Плата беспроводной локальной сети (wlan) – Инструкция по эксплуатации Dell Latitude D620 ATG
Страница 64

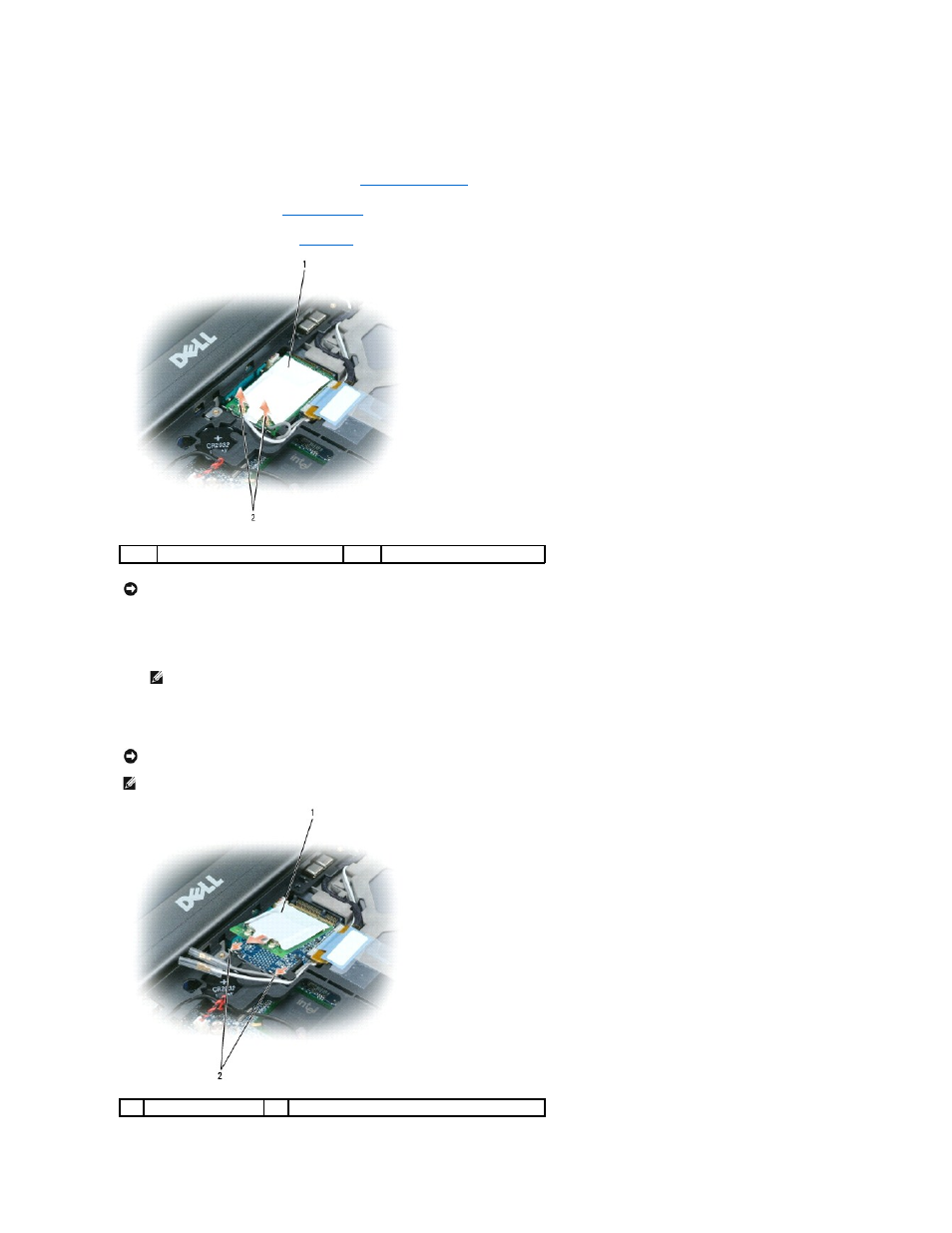

Плата беспроводной локальной сети
(WLAN)
Чтобы установить или заменить плату
WLAN.
1.
Выполните процедуры
, описанные в разделе
.
2.
Снимите крышку
(см. раздел
3.
Снимите клавиатуру
(см. раздел
).
4.
Если плата
WLAN еще не установлена, перейдите к шаг 5. При замене платы WLAN сначала извлеките установленную плату.
a.
Отсоедините кабели антенны от платы
.
b.
Освободите плату
, сдвинув металлические защелки в направлении от платы, пока плата слегка не выдвинется.
c.
Отодвиньте плату от разъема под углом
45 градусов.
1
плата
WLAN
2
кабели
(2)
ВНИМАНИЕ
.
Во избежание повреждения разъема не пользуйтесь инструментами
, чтобы раздвинуть защелки.
ПРИМЕЧАНИЕ
.
На плате
WLAN может находиться два или три разъема в зависимости от типа платы.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы и измените направление установки платы
.
ПРИМЕЧАНИЕ
.
Не устанавливайте плату широкополосной мобильной сети
(WWAN) в разъем для платы WLAN.
1
плата
WLAN
2
металлические защелки
(2)
