Установка устройства на стене
1.
Установите монтажный кронштейн
, входящий в комплект поставки, на боковую панель устройства, совмещая монтажные отверстия на корпусе
устройства с отверстиями кронштейна

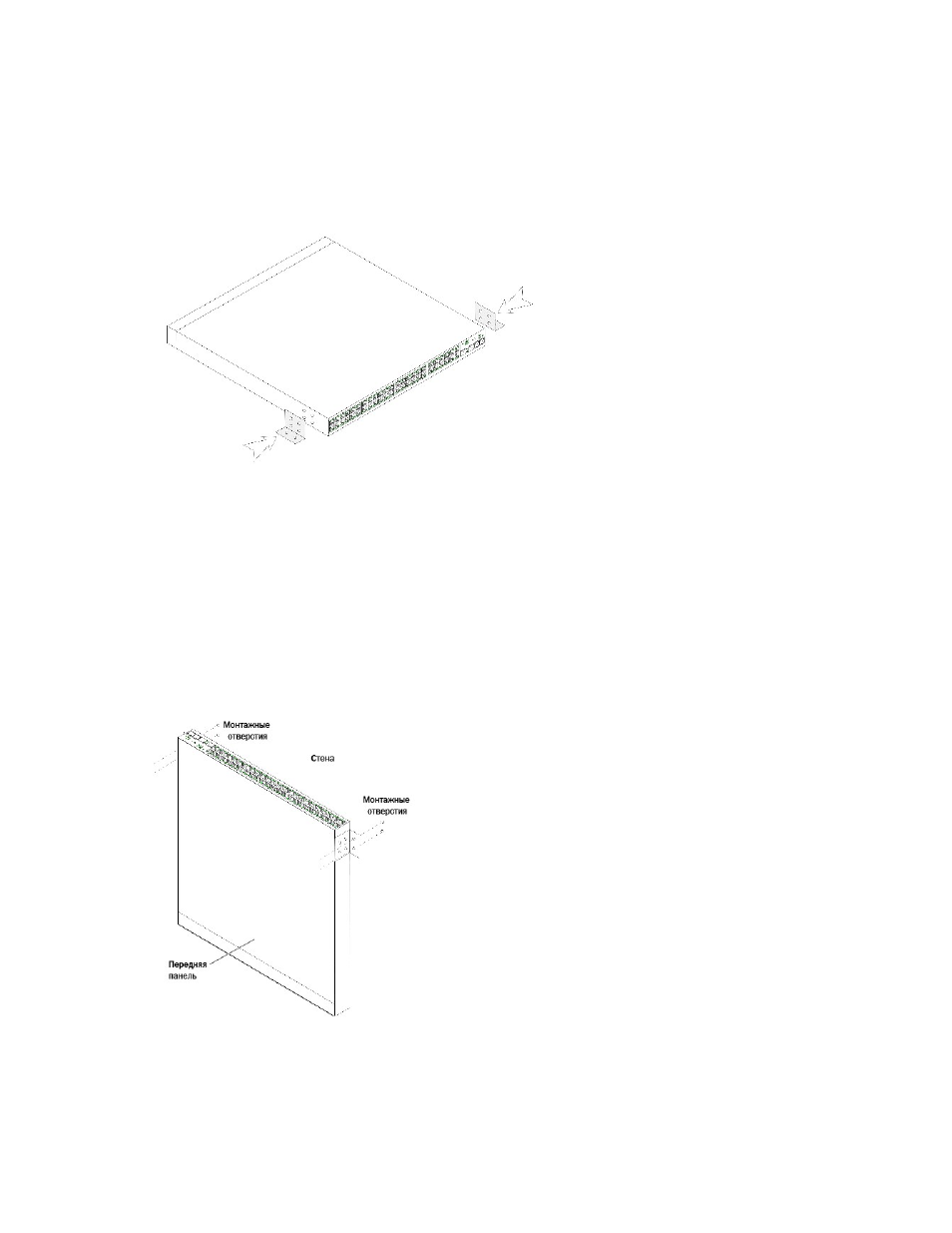

. На следующем рисунке показано, куда следует устанавливать кронштейны.
Рис
. 3-2. Установка скобы для настенного крепления
2.
Вставьте прилагаемые винты в отверстия и затяните с помощью отвертки
.
3.
Повторите процедуру для другой стороны корпуса устройства
.
4.
Приложите устройство на стене в месте установки
.
5.
Разметьте место для монтажных винтов на стене
.
6.
В размеченных местах просверлите отверстия и вставьте дюбеля
(не входят в комплект).
7.
Закрепите устройство на стене винтами
(в комплект поставки не входят). Убедитесь, что вентиляционные отверстия не закрыты.
Рис
. 3-3. Крепление устройства на стене
Подключение к терминалу
1.
Подсоедините кроссоверный кабель
RS-232 к терминалу ASCII или к разъему последовательного интерфейса настольного компьютера, на
котором установлено программное обеспечение эмуляции терминала
.
