Модель без функции
PoE:
l
Ширина —
440 мм (17,32 дюйма)
l
Длина—
257 мм (10,118 дюймов)
l
Высота —
43,2 мм (1,7 дюйма)
Описание индикаторов
На передней панели находятся светодиодные индикаторы
, которые показывают состояние связи, питания, вентиляторов и системы диагностики.
Индикаторы портов
У каждого порта
10/100/1000 Base-T и 10/100 Base-T имеется по два индикатора. Индикатор скорости расположен слева от порта, а индикатор
связь
/дуплекс/активность расположен с правой стороны.

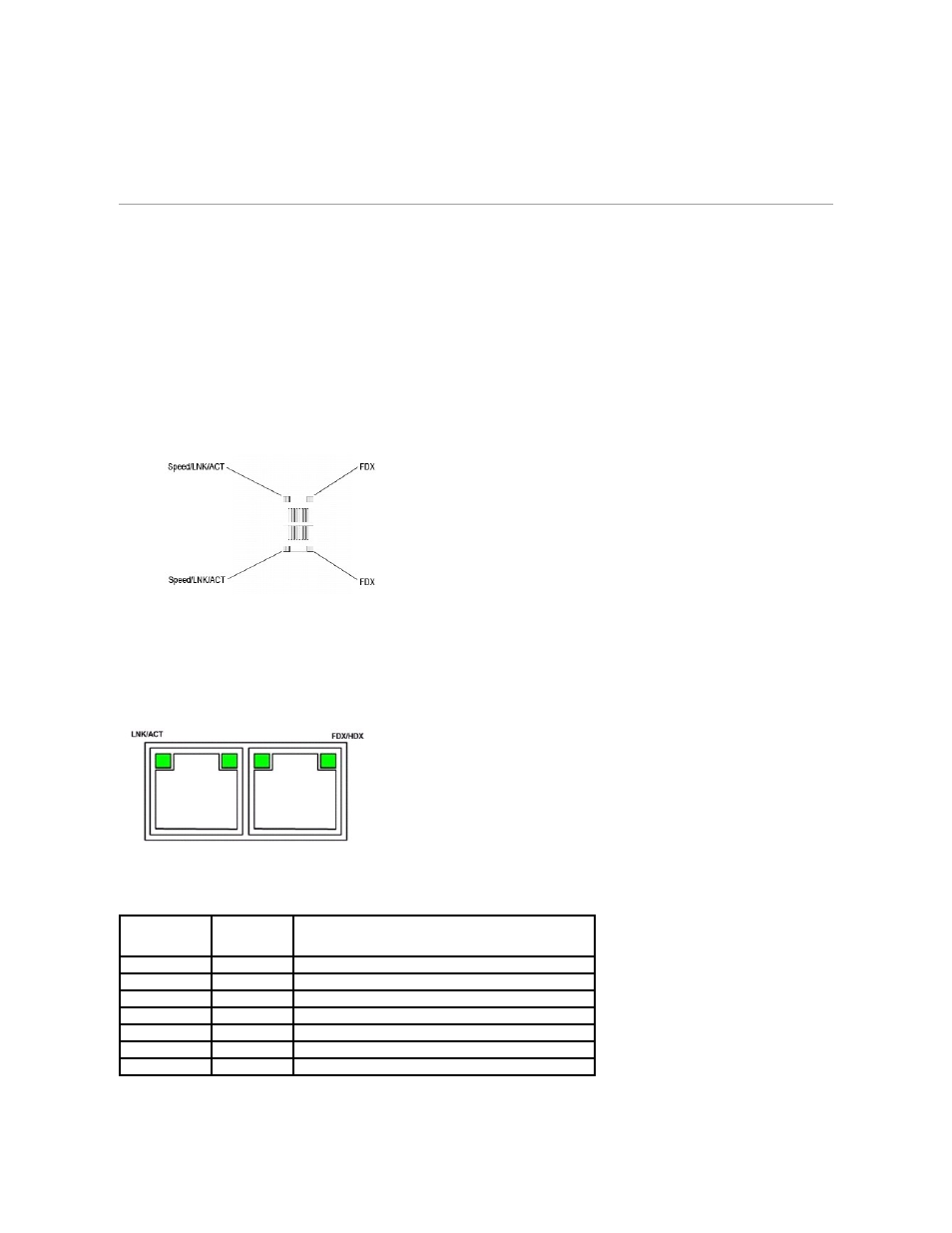

На рисунке
(см. ниже) показаны индикаторы порта 10/100 Base-T коммутаторов PowerConnect 3524 /P и PowerConnect 3548/P:
Рис
. 2-6. Светодиодные индикаторы портов медных кабелей RJ-45 10/100 BaseT
Порты
RJ-45 100 Base-T коммутатора PowerConnect 3524 /P и PowerConnect 3548/P имеют два светодиодных индикатора, обозначенные как LNK/ACT.
На рисунке
(см. ниже) показаны индикаторы портов 100 Base-T.
Рис
. 2-7. Индикатор порта RJ-45 1000 BaseT
Индикаторы
RJ-45 LED коммутатора PowerConnect 3524 и PowerConnect 3548 описаны в следующей таблице:
Таблица
2-1. Режимы работы индикаторов портов RJ-45 100BaseT коммутаторов PowerConnect 3524 и PowerConnect 3548
Индикаторы порта
RJ-45 коммутаторов PowerConnect 3524P и PowerConnect 3548P описаны в следующей таблице:
Индикатор
Цвет
Описание
Link/Activity/Speed Горит зеленым
Порт работает на скорости
100 Мбит/с.
Мигает зеленым
Порт получает или передает данные со скоростью 100 Мбит/с.
Горит желтым
Порт работает на скорости
10 Мбит/с.
Мигает желтым
Порт получает или передает данные со скоростью 10 Мбит/с.
Не горит
Порт в данный момент не работает
.
FDX
Горит зеленым
Порт работает в режиме полного дуплекса
.
Не горит
Порт работает в полудуплексном режиме
