Извлечение клавиатуры |
51

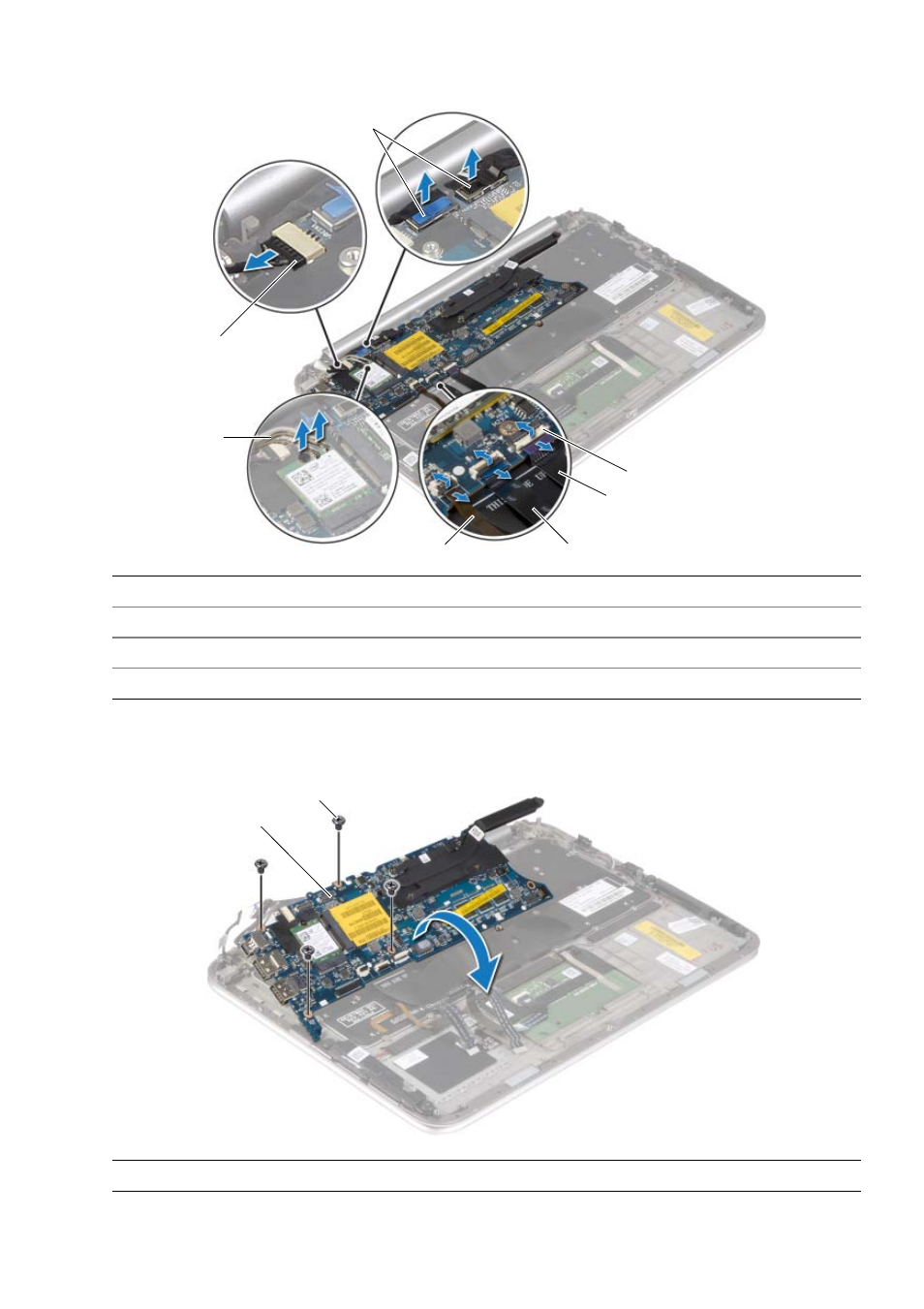

3 Приподнимите защелки разъема и, используя приклеенные язычки, отсоедините от
системной платы кабель подсветки клавиатуры, кабель NFC и кабель сенсорной панели.
4 Выверните винты, которыми системная плата крепится к упору для рук в сборе.
5 Осторожно поднимите и переверните системную плату.
1
кабели дисплея (2)
2
кабель порта адаптера питания
3
антенные кабели (2)
4
кабель подсветки клавиатуры
5
кабель NFC
6
кабель сенсорной панели
7
защелки разъемов (3)
1
системная плата
2
винты (4)
2
1
7
6
4
5
3
1
2
