Извлечение системной платы |
35

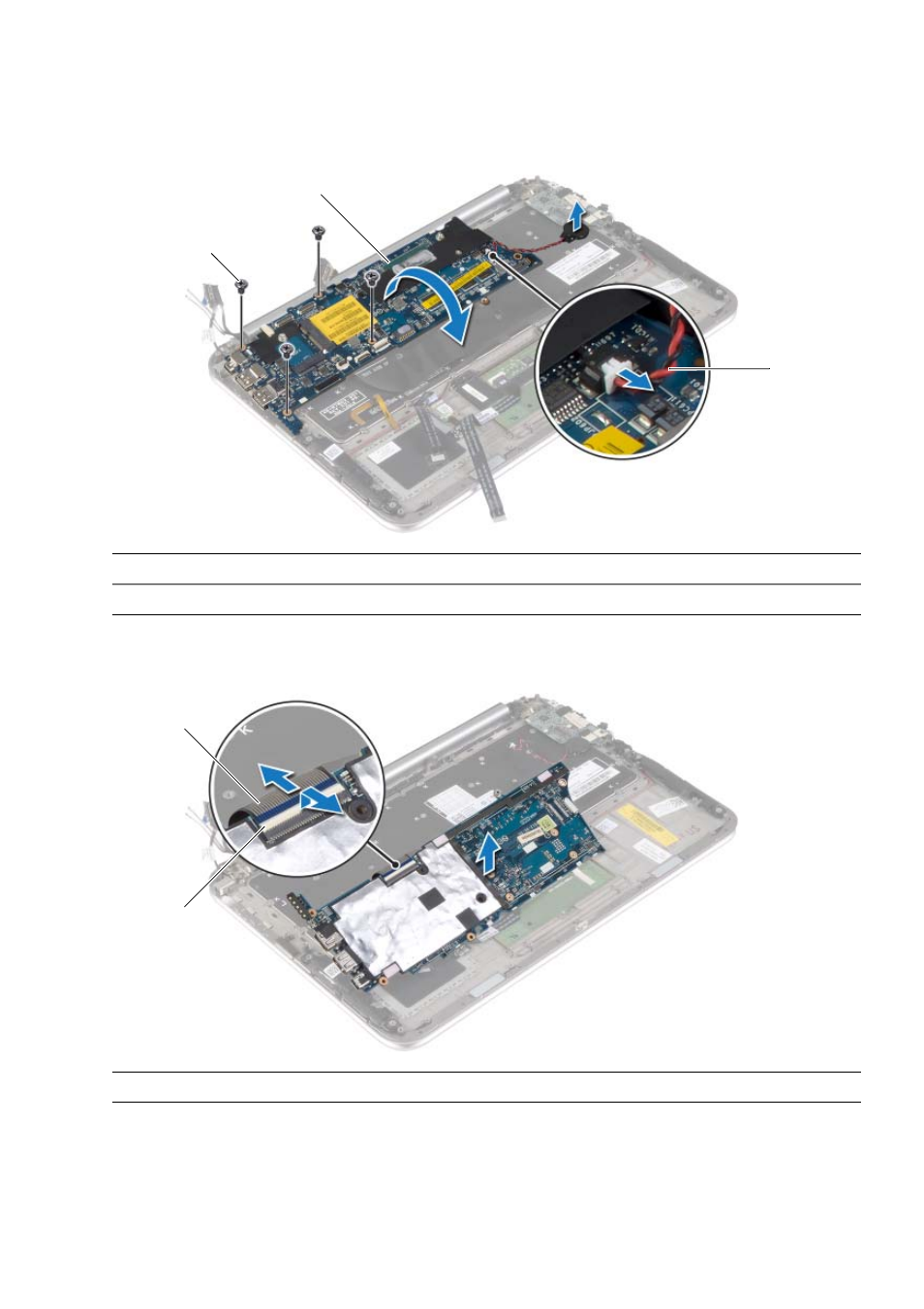

4 Отсоедините кабель батарейки типа «таблетка» от системной платы.
5 Выверните винты, которыми системная плата крепится к упору для рук в сборе.
6 Осторожно поднимите и переверните системную плату.
7 Приподнимите защелку разъема и отсоедините кабель клавиатуры от системной платы.
8 Извлеките системную плату из упора для рук в сборе.
1
винты (4)
2
системная плата
3
кабель батарейки типа «таблетка»
1
кабель клавиатуры
2
защелка разъема
1
2
3
1
2
