Дисковод cd/dvd – Инструкция по эксплуатации Dell OptiPlex GX520
Страница 122
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. В результате контакт кабеля с номером 1
(помеченный цветной полосой вдоль одного края кабля IDE–кабели Serial ATA не имеют цветных полос) может быть вставлен только в первый контакт
разъема
. Для разъема на системной или иной плате контакт номер 1 обычно маркирован «1».
Разъемы питания
Подключение и отключение кабелей дисководов
Для отсоединения кабеля передачи данных дисковода
IDE возьмитесь за цветной язычок и потяните его.
Отсоединяя и присоединяя кабель данных
Serial ATA, держите его за черный разъем на каждом конце.
Как и разъемы
IDE, разъемы интерфейса Serial ATA имеют ключ, указывающий правильную ориентацию кабеля. Например, пазу или отсутствующему
контакту на разъеме соответствует выступ или пустой контакт на кабеле
.
Дисковод
CD/DVD
Снятие дисковода
CD/DVD
1.
Выполните инструкции в разделе «
Перед началом работы
»
.
2.
Поднимите защелку дисковода и выньте дисковод в направлении задней части корпуса компьютера
. Затем приподнимите дисковод, чтобы
извлечь его из корпуса компьютера
.
ВНИМАНИЕ
.
При подключении кабеля интерфейса
IDE цветная полоса на кабеле должна быть совмещена с первым контактом разъема. Если
вставить кабель другой стороной
, то диск не сможет работать. Кроме того, можно повредить сам диск или контроллер диска.

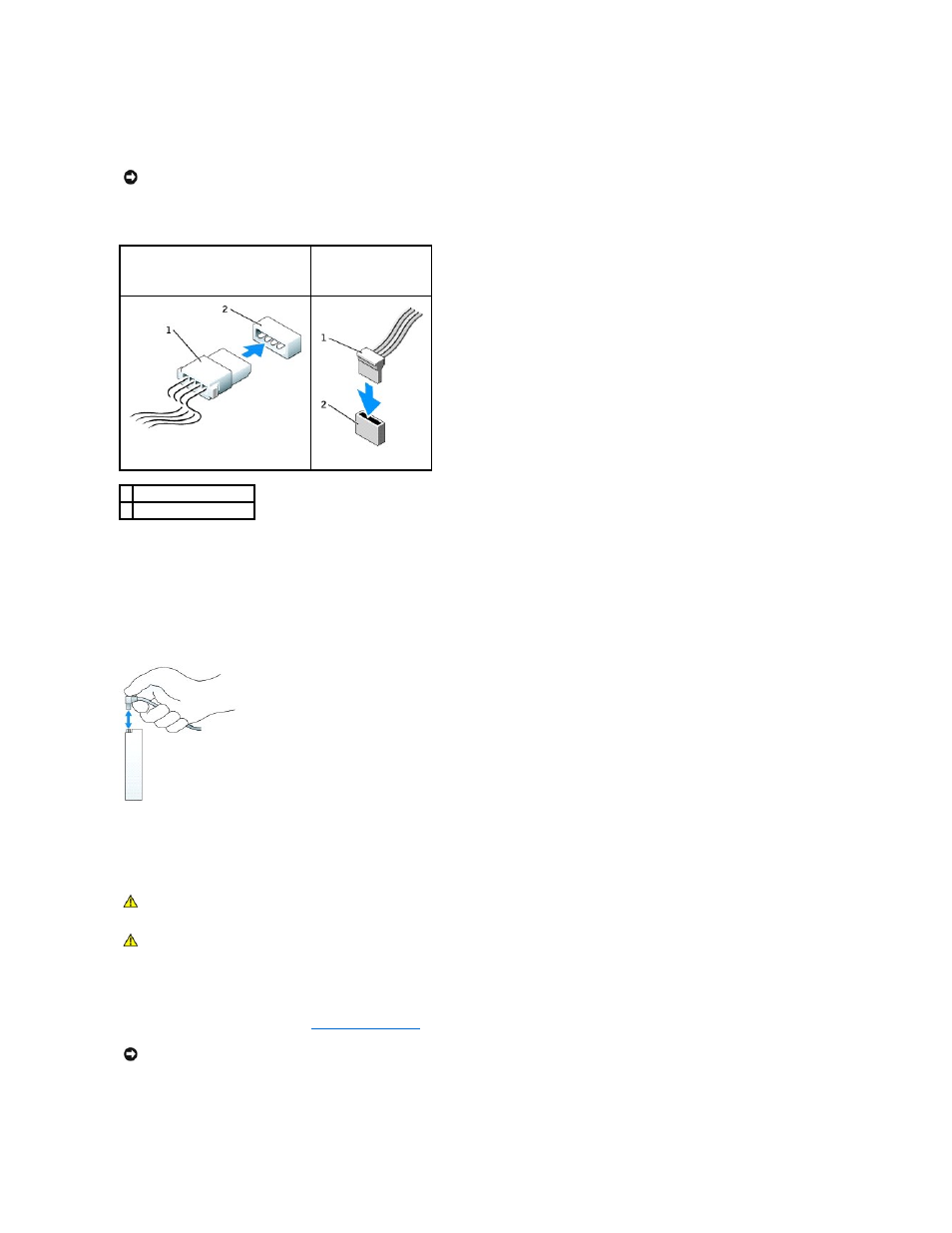

Разъем питания дисковода
IDE
Разъем питания
Serial
ATA
1 кабель питания
2 входной разъем питания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационное руководство по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки
.
ВНИМАНИЕ
.
Не вынимайте диск из корпуса компьютера за кабели
. Это может привести к повреждению кабелей и разъемов.
