Описание
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch02.htm[9/17/2012 2:37:24 PM]
Блейд-модули ввода-вывода FC нельзя установить в модуль управления библиотекой 5U, поэтому для использования
блейд-модулей ввода-вывода FC в конфигурацию библиотеки должен входить по крайней мере один модуль
расширения библиотеки 9U. В каждый модуль расширения библиотеки 9U можно установить до двух блейд-модулей
ввода-вывода FC. В зависимости от количества установленных модулей расширения библиотеки 9U библиотека может
поддерживать от одного до четырех блейд-модулей ввода-вывода FC. Более четырех блейд-модулей ввода-вывода FC
нельзя установить ни в одну конфигурацию библиотеки. К блейд-модулю ввода-вывода FC в модуле расширения
библиотеки 9U можно подключить любой стример FC в библиотеке (в том числе и установленный в модуле
управления 5U).
Примечание.
Команды меню ввода-вывода FC доступны только в том случае, если в библиотеке установлены
блейд-модули ввода-вывода FC.
Состояние блейд-модуля ввода-вывода FC обозначается тремя индикаторами состояния. Эти индикаторы горят
зеленым, оранжевым или синим цветом:
•
Зеленый — состояние процессора.
•
Оранжевый — общее состояние системы.
•
Синий — состояние питания.
На
показан блейд-модуль ввода-вывода FC с индикаторами. Дополнительную информацию об индикаторах
блейд-модулей ввода-вывода FC см. в разделе
Светодиоды LCB и блейд-модуля ввода/вывода FC
.
Инструкции по настройке блейд-модулей ввода-вывода см. в разделе
Работа с блейд-модулями ввода-вывода FC
.
Инструкции по установке и подключению блейд-модулей ввода-вывода FC и стримеров FC см. в разделе
Установка,
снятие и замена компонентов
.

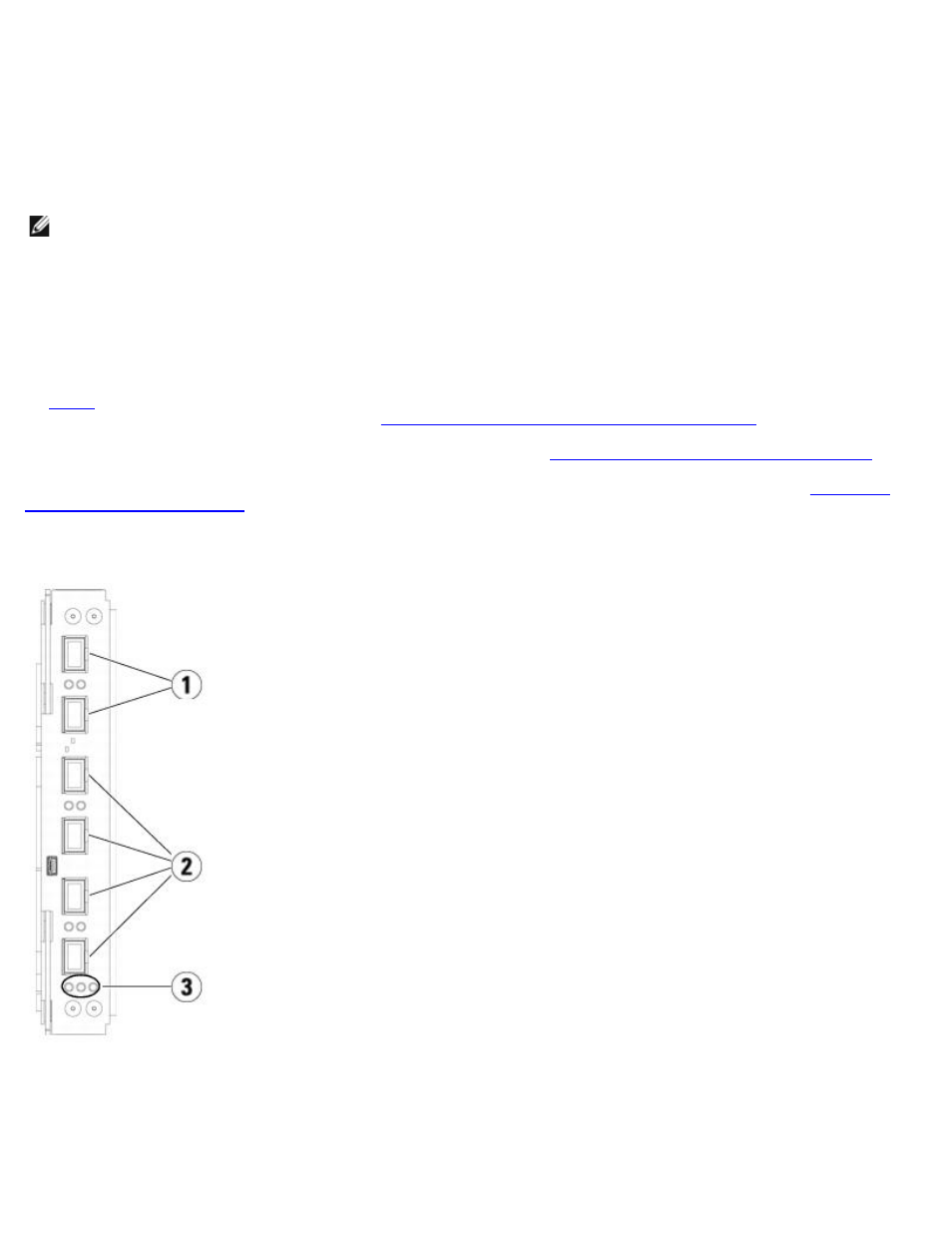

Рис. 9 Блейд-модуль ввода-вывода FC
1 Порты FC для хоста (хостов)
2 Порты FC для стримеров
3 Индикаторы (синий, оранжевый, зеленый)
