7 Блейд-модуль управления библиотекой (LCB)
8 Терминаторы модуля

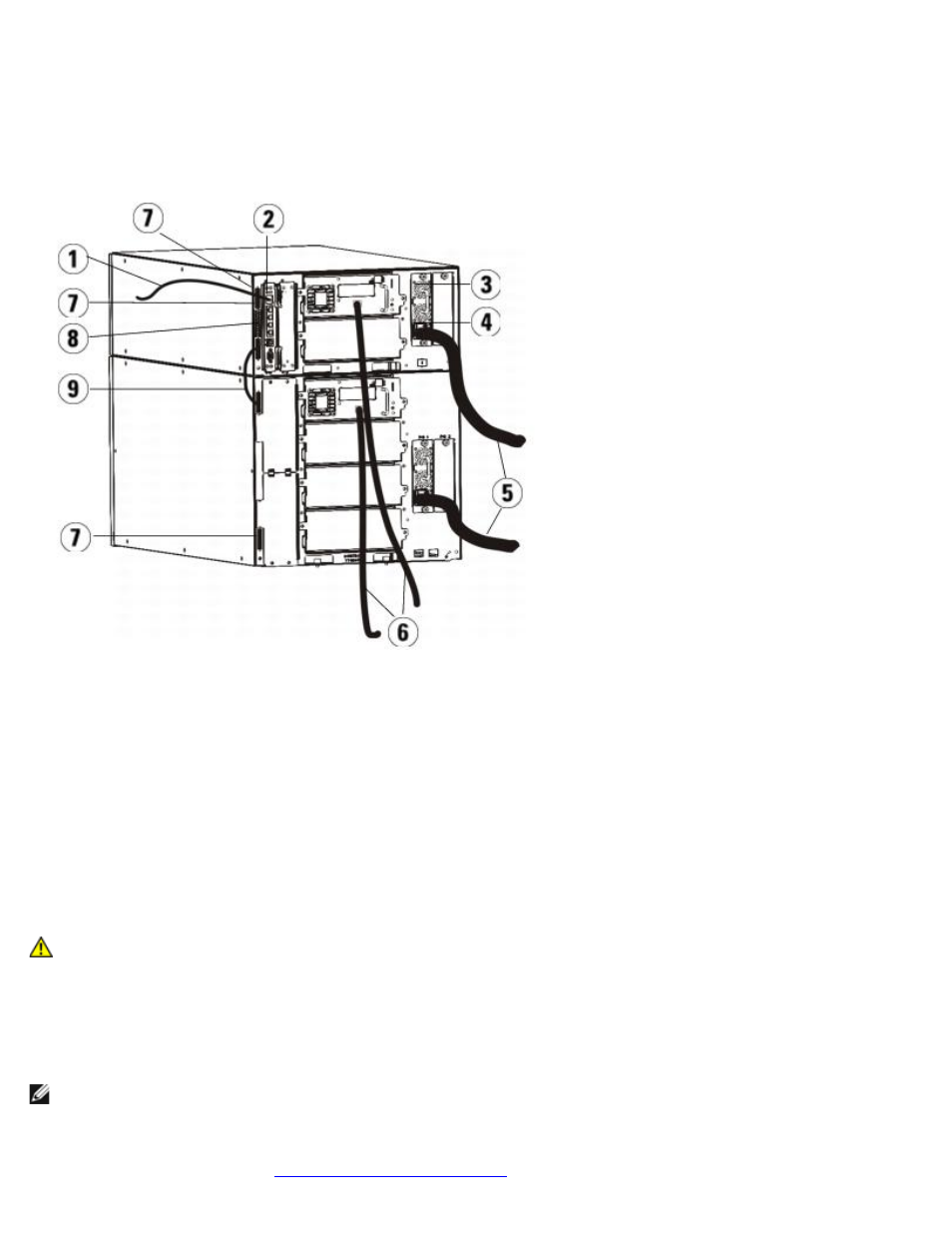

Рис. 7 Подключение кабелей Fibre Channel в случае многомодульной конфигурации
1 Кабель Ethernet для подключения к сети
2 Порт Gigabit Ethernet
3 Источник питания
4 Задний выключатель питания
5 Кабели питания
6 Оптоволоконные кабели для подключения к хосту
7 Терминаторы модуля
8 Блейд-модуль управления библиотекой (LCB)
9 Кабель для соединения модулей
Осторожно!
Все библиотеки высотой более 14U должны устанавливаться в стойку с выводом
заземления, для подачи питания должно использоваться стандартное штепсельное подключение
и/или соединительное устройство, соответствующее стандарту IEC 60309 (или эквивалентному
национальному стандарту) с заземляющим контактом площадью сечения не менее 1,5 мм2 (14 AWG).
Для обеспечения надлежащей вентиляции и доступа к устройству необходимо оставить по 60 см
свободного пространства перед библиотекой и позади нее.
Примечание.
Предусмотрите такое положение панели оператора в стойке, которое обеспечивает максимальное
удобство при эксплуатации.
1
Установите библиотеку в стойку.
