Stručná referenčná príručka

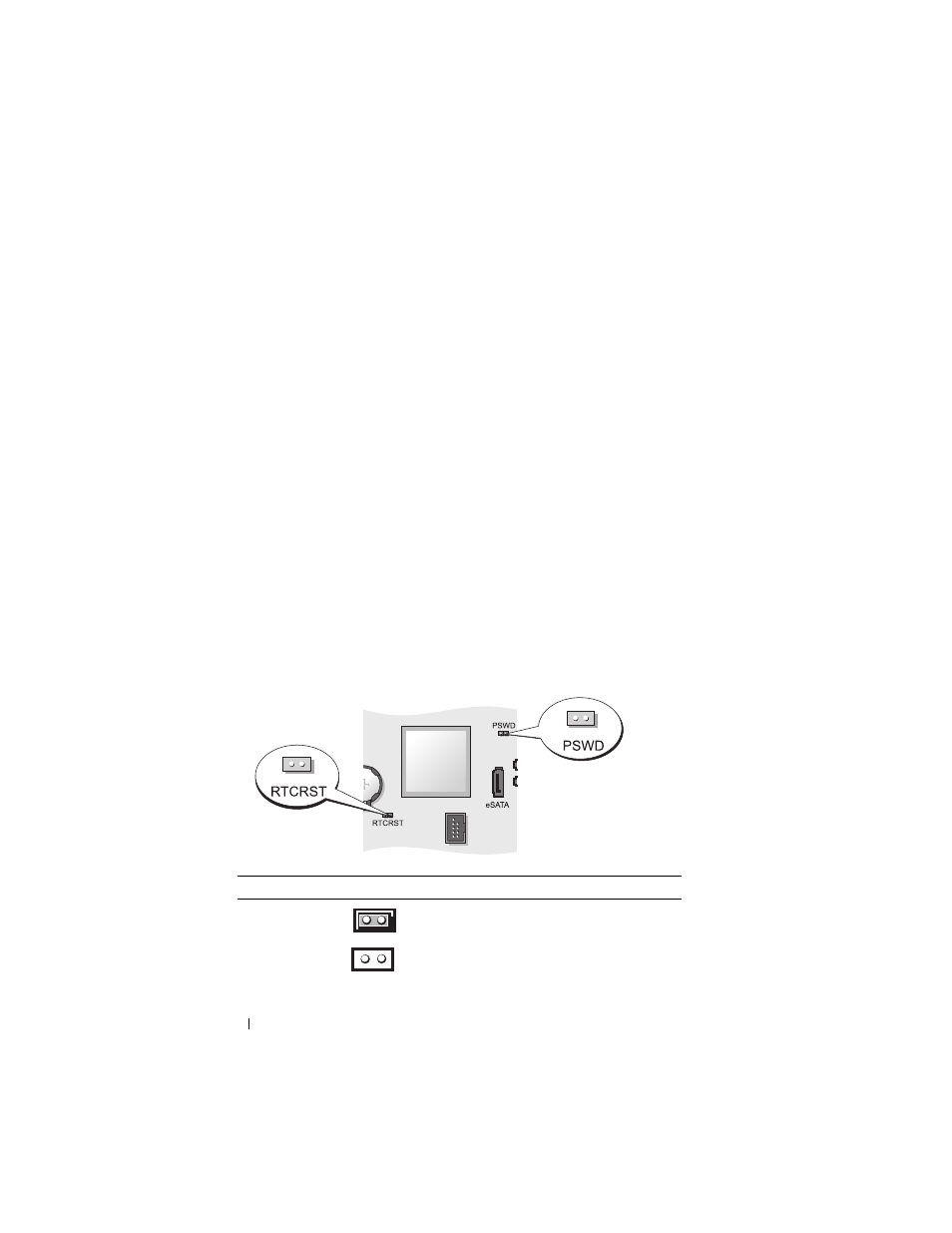

Nastavenie prepojovačov
1
interný reproduktor (INT_SPKR)
12 konektor prepojovača narušenia šasi
(INTRUDER)
2
konektor procesora (CPU)
13 soket batérie (BATTERY)
3
konektor napájania procesora
(12VPOWER)
14 konektor PCI Express x16 (SLOT1)
4
konektory na pamät’ové moduly
(DIMM_1, DIMM_2, DIMM_3,
DIMM_4)
15 konektor PCI (SLOT2)
5
prepojovač pre heslo (PSWD)
16 konektor PCI (SLOT3)
6
SATA konektory (SATA0, SATA1, SATA2)
17 konektor nadstavby (používa PCI-E
port/SLOT1 and PCI port/SLOT2)
7
konektory na prednom paneli
(FRONTPANEL)
18 sériový konektor (SERIAL2)
8
konektor napájania (POWER)
19 reproduktor systémovej dosky (BEEP)
9
externý SATA konektor (eSATA)
20 LED pomocného zdroja (AUX_LED)
10 interné USB (INT_USB)
21 konektor diskovej mechaniky (DSKT)
11 RTC reset prepojka (RTCRST)
22 konektor chladiča (FAN_CPU)
Prepojovač
Nastavenie
Charakteristika
PSWD
Funkcie hesla sú povolené
(pôvodné nastavenie).
Funkcia hesla je zakázaná.
