Настройка адресных таблиц – Инструкция по эксплуатации Dell PowerConnect 3524P
Страница 199

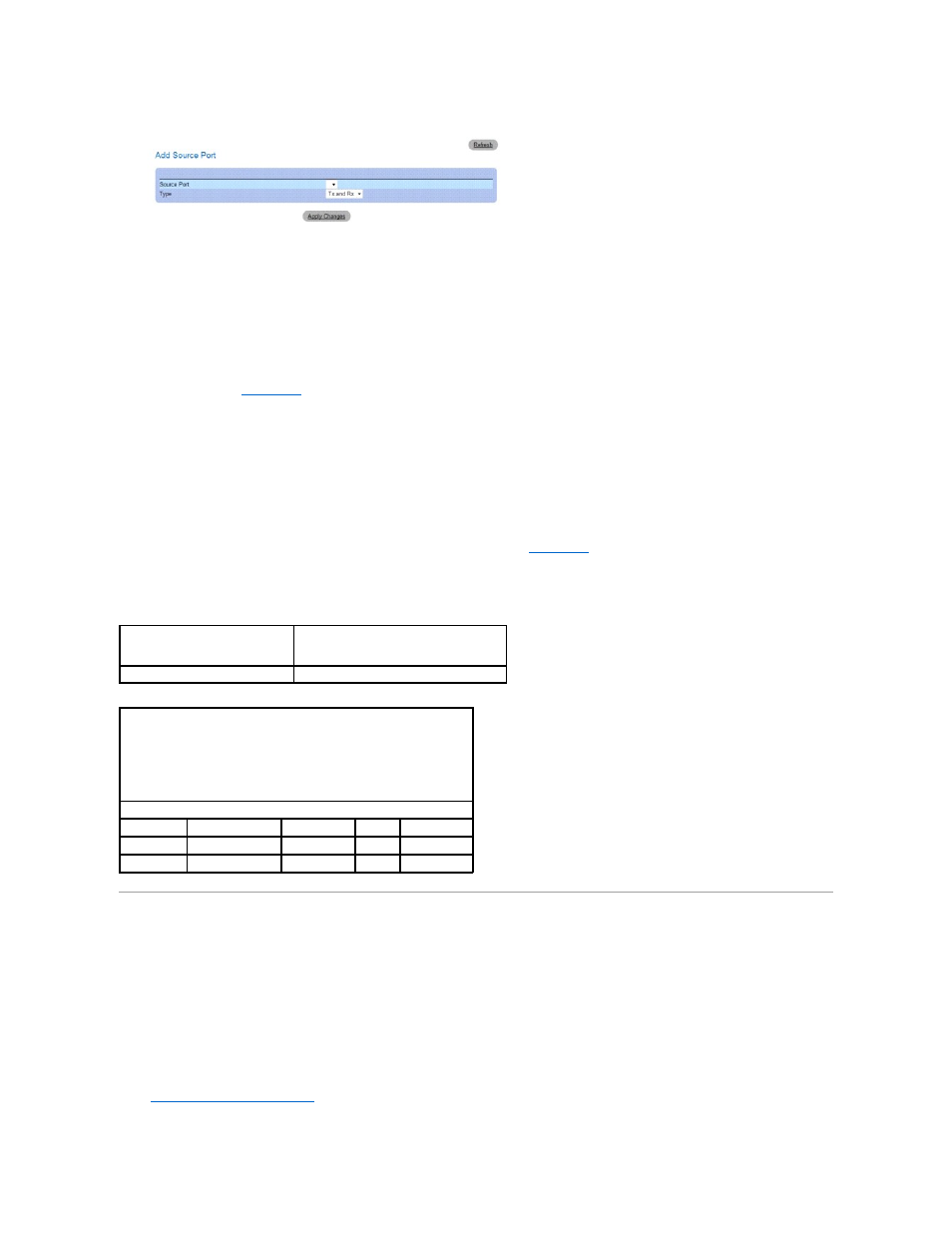

3.
Определите поля
Source Port (Порт-источник) и Type (Тип).
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Новый порт
-источник будет определен, а устройство будет обновлено.
Удаление копии порта из сеанса с зеркалированием портов
1.
Откройте страницу
(Зеркалирование портов).
2.
В таблице портов
-источников, установите флажок в поле Remove (Удалить).
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Выбранный сеанс с зеркалированием портов будет удален
, а устройство обновлено.
Настройка сеанса с зеркалированием портов с помощью команд консоли
В следующей таблице приведены команды консоли
, соответствующие полям страницы
(Зеркалирование портов) для настройки сеанса с
зеркалированием портов
.
Табл
. 7-15. Команды консоли для настройки сеанса зеркалирования портов
Далее приведен пример команд консоли
.
Настройка адресных таблиц
MAC-адреса хранятся в базах данных статических или динамических адресов. Пакет, адресованный приемнику, хранящемуся в одной из баз данных,
немедленно пересылается на порт
. Таблица динамических адресов может быть отсортирована по интерфейсу, группе VLAN и MAC-адресу. MAC-адреса
определяются динамически
, когда пакеты от источников поступают на устройство. Адреса связываются с портами путем опознавания их по исходному
адресу входящих кадров
. Кадры, адресованные на MAC-адрес приемника, который не связан ни с каким портом, рассылаются «лавиной» на все порты
соответствующей
VLAN. Статические адреса настраиваются вручную. Чтобы предотвратить переполнение таблицы связей, динамические MAC-адреса,
с которых не наблюдается трафик в течение определенного периода
, удаляются.
Чтобы открыть страницу
Address Tables (Таблицы адресов), выберите Switch (Коммутатор)® Address Table (Таблица адресов) на панели дерева.
В этом разделе имеются следующие тематические подразделы
:
l
Определение статических адресов
Команда консоли
Описание
port monitor интерфейс_src [rx | tx] Запускает сеанс с зеркалированием портов.
Console(config)# interface ethernet 1/e1
console(config-if)# port monitor 1/e2
console(config-if)# end
console# show ports monitor
Source Port
Destination Port
Type
Status
VLAN Tagging
-----------
----------------
------------
------- ------------
1/e2
1/e1
RX, TX
Active
No
