l
Порт для консоли —
порт консоли RS-232

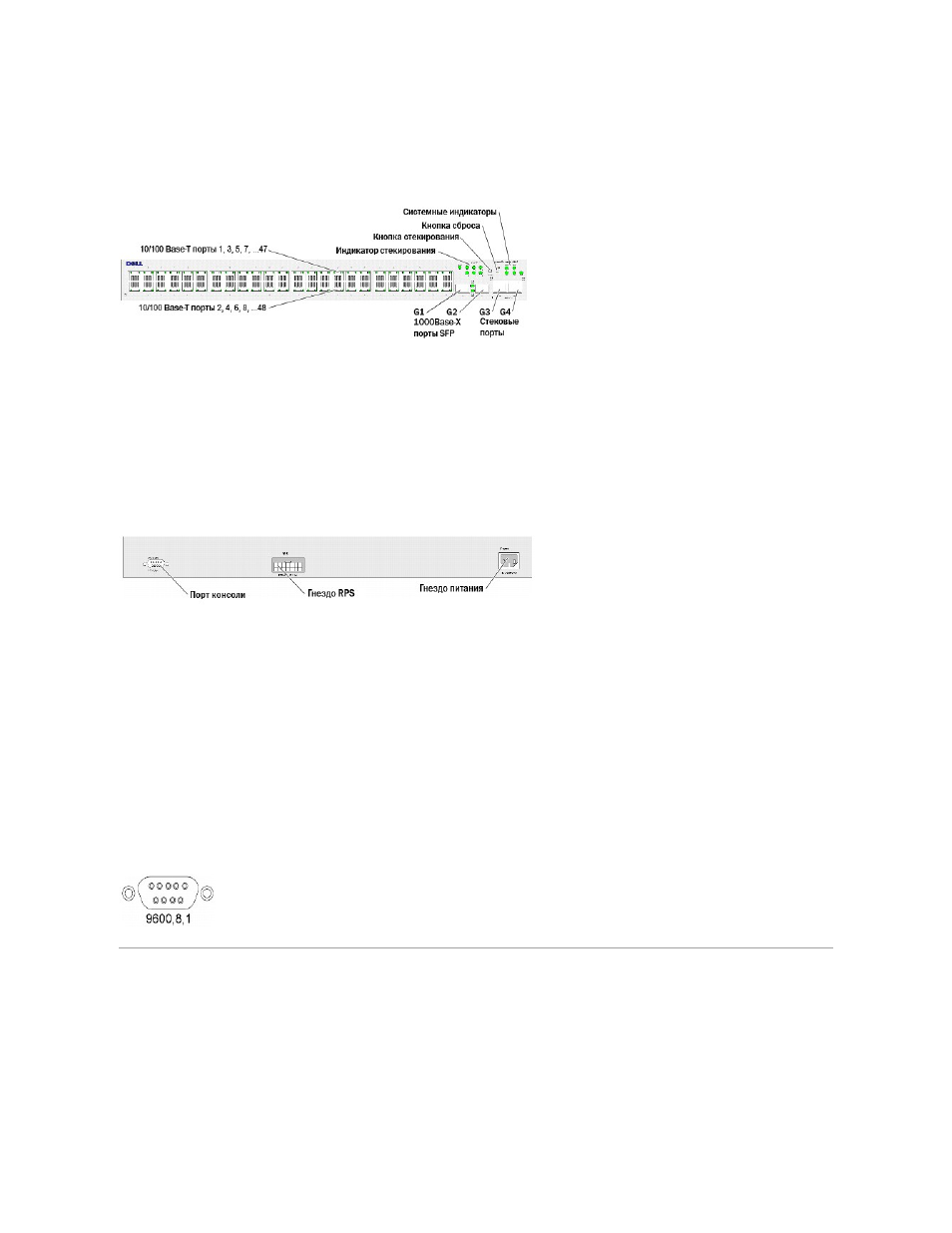

На рисунке
(см. ниже) изображена передняя панель устройства PowerConnect 3548.
Рис
2-3. Передняя панель устройства PowerConnect 3548
На передней панели находятся
48 портов RJ-45 с номерами 1-48. Верхний ряд портов обозначен нечетными номерами (1-47), а нижний - четными (2-
48). Кроме того, на передней панели имеются оптоволоконные порты G1 - G2 и порты G3- G4 для подключения медных кабелей. Порты G3- G4 могут
использоваться как для стекирования
, так и для переадресации сетевого трафика в автономном режиме работы устройства.
На передней панели имеется две кнопки
. Кнопка Stack ID (идентификатор стека) используется для выбора номера устройства. Вторая кнопка - кнопка
перезагрузки
Reset, которая используется для ручной перезагрузки устройства. Кнопка перезагрузки не выходит за габариты плоскости передней
панели
, поэтому случайное ее нажатие невозможно. На передней панели имеются светодиодные индикаторы всех устройств.
На рисунке
(см. ниже) показана задняя панель коммутатора PowerConnect 3548:
Рис
. 2-4. Задняя панель коммутатора PowerConnect 3548
На задней панели находятся гнездо
RPS, порт для консоли и гнездо для подключения блока питания.
Порты
SFP
Порты
(SFP) являются волоконными трансиверами, назначенными как 10000 Base-SX или LX. В них имеются двухпроводные последовательные
интерфейсы
TWSI и внутренние ППЗУ.
Порт консоли
RS-232
Одно гнездо
DB-9 для подключения терминала используется для наладки, загрузки программного обеспечения и т.п. Скорость передачи по умолчанию
для этого порта равна
9600 бит/с. Скорость передачи данных можно настроить в диапазоне от 2400 до 115200 бит/с.
Рис
. 2-5. Порт консоли
Габаритные размеры
Коммутаторы
PowerConnect 3524/P и PowerConnect 3548/P имеют следующие габаритные размеры:
Модель с питанием через
Ethernet (PoE):
l
Ширина —
440 мм (17,32 дюйма)
l
Длина —
387 мм (15,236 дюйма)
l
Высота —
43,2 мм (1,7 дюйма)
