внимание: предохранитель проводки
если в вашей цепи питания отсутствует прерыватель, к положи-
тельному (белому) выводу силового кабеля следует подсоединить
легкоплавкий предохранитель проводки на 5а.
Чтобы подключить блок управления антенной:
1. Подключите информационно-силовой кабель к разъему на задней
панели БУА.
2. Подключите ВЧ-кабель к разъему за задней панели ИПД.
3. Подключите источник питания постоянного тока к разъему на задней
стороне БУА.
настройка системы
К вашей спутниковой телевизионной системе Raymarine 45 STV может
быть подключено одновременно до четырех ИПД для приема изоб-
ражений в разных каютах с максимальным количеством каналов. В
следующем разделе показаны различные доступные комбинации и их
подключения. Во всех случаях БУА должен быть подключен к информа-
ционно-силовому разъему основания антенны.
один ипД

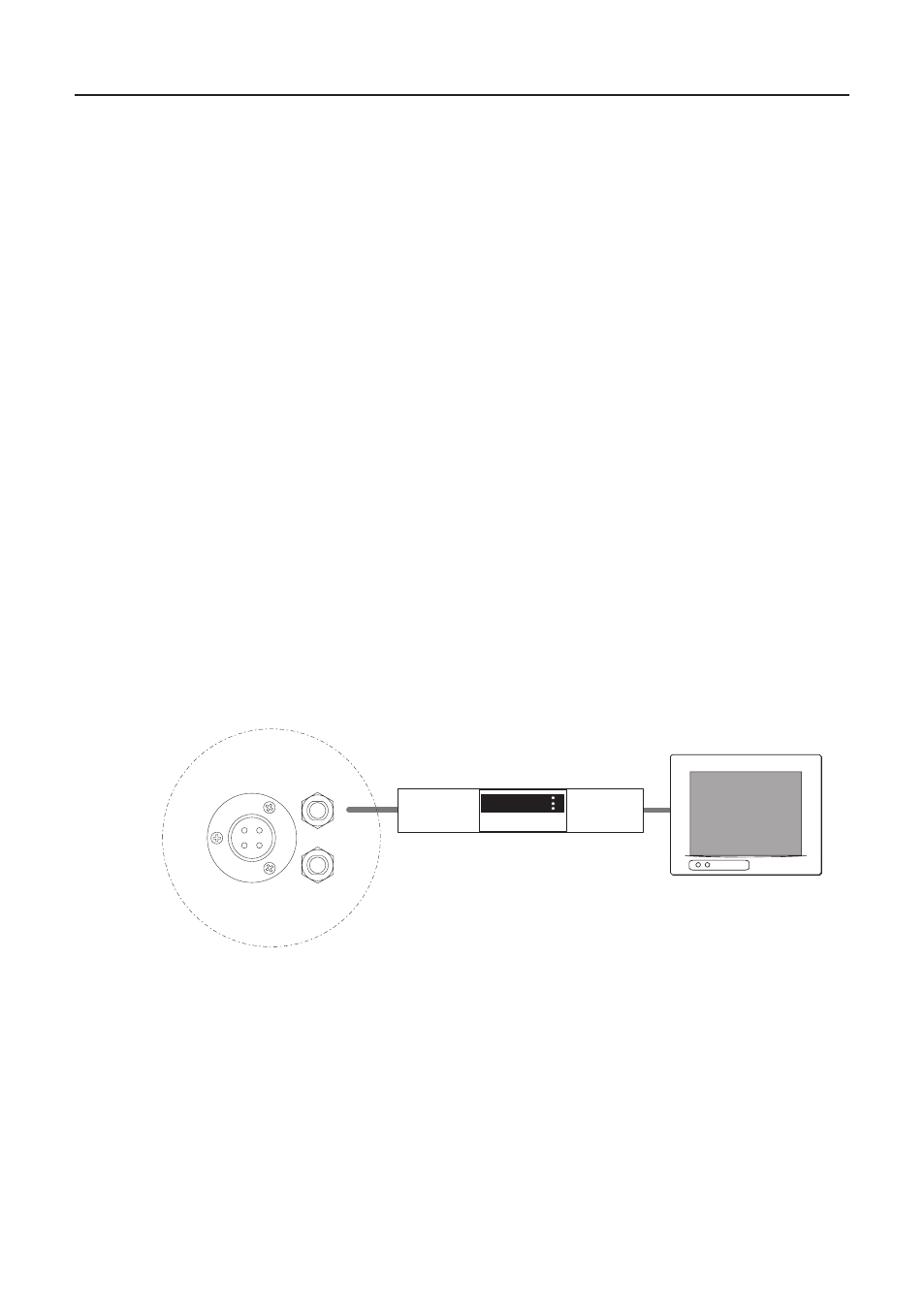

Здесь представлен основной способ подключения системы Raymarine
45 STV:
Телевизионный монитор
(не поставляется)
ИПД
(не поставляется)
Основание антенны
D7960_1
RF1
RF2
ПИТАНИЕ
ВЧ-кабель основания антенны должен подключаться к гнездам “LBN”,
“ANT” или “Satellite In” на задней панели ИПД.
