Cпутниковая ТВ система Raymarin 45STV – Руководство пользователя
оборудованием Raymarine. Всегда используйте ферриты, поставляемые
Raymarine.
подключение к другому оборудованию
Если ваше оборудование Raymarine нужно подключить к другому обору-
дованию при помощи кабеля, произведенного не компанией Raymarine,
на кабеле рядом с устройством Raymarine ВСЕГДА должен быть ферри-
товый фильтр для подавления электромагнитного излучения.

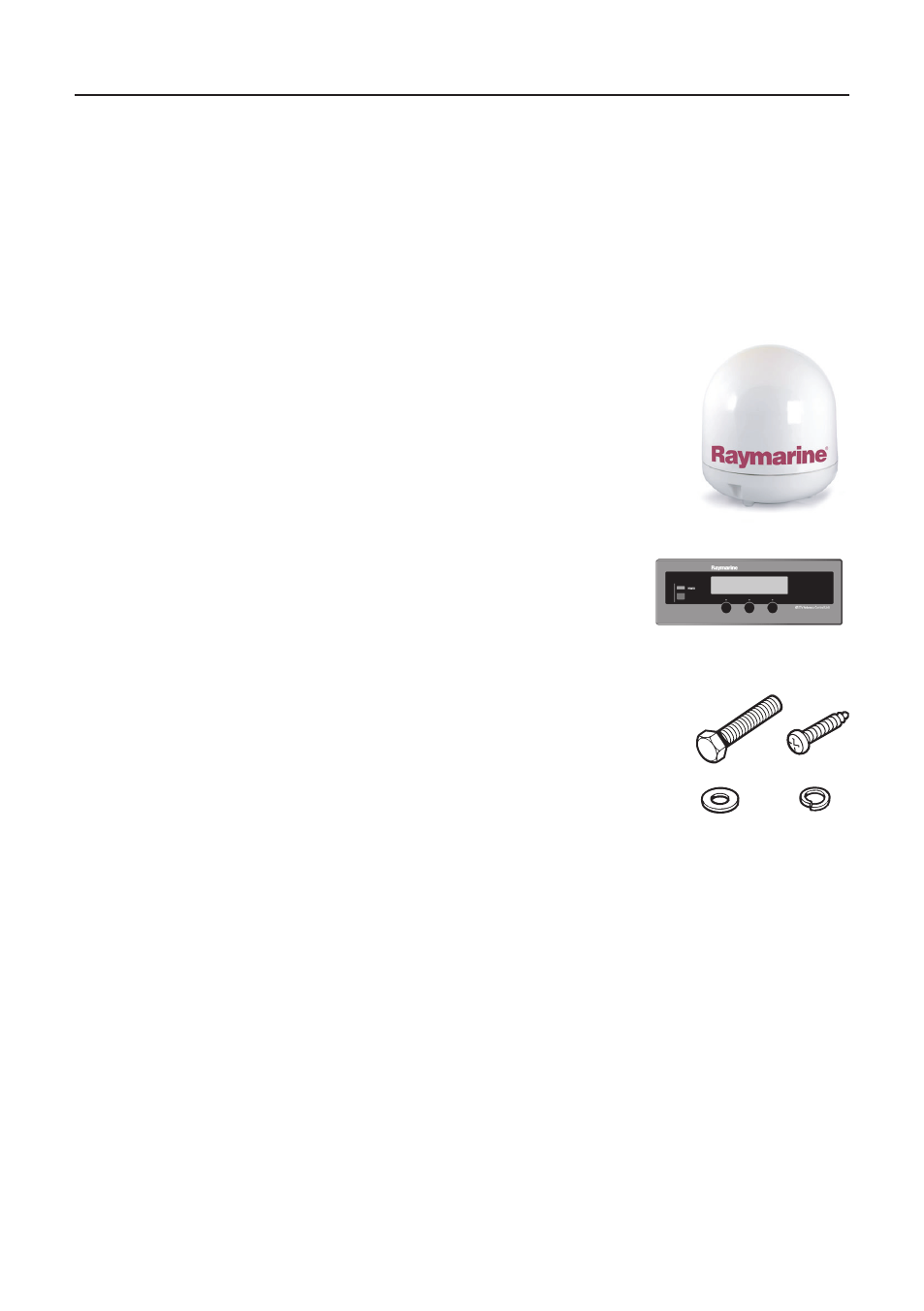

комплект поставки
антенный модуль Raymarine 45 STV
В литом обтекателе из стекловолокна находится
механизм ориентирования антенны, блок с низким
уровнем шума (LNB), источник питания и элементы
управления.
Разъемы на дне основания служат для подключе-
ния силовых, сигнальных и управляющих кабелей
от расположенных в каютах устройств.
Блок управления антенной (Буа)
позволяет управлять питанием антенного моду-
ля при помощи двухпозиционного выключателя.
Три экранных клавиши позволяют программиро-
вать спутник и выполнять диагностику антенны.
монтажный комплект
включает в себя все необходимое для установ-
ки на судне антенного модуля и БУА.
•
4 шестигранных болта.
•
4 пружинных шайбы.
•
4 плоских шайбы.
•
4 самонарезающих винта.
кабели системы
В комплект Raymarine 45 STV входят также следующие кабели:
•
RO8134 – Информационно-силовой кабель длиной 15 м, использу-
емый для подключения антенны и БУА.
•
RO8133 – Кабель питания длиной 10 м, используемый для подклю-
чения БУА к источнику питания постоянного тока.
•
RO8135 – ВЧ-кабель диной 15 м, используемый для подключения
антенны и интегрированного приемника-декодера (ИПД).
•
RO8138 – кабель для ПК длиной 1,8 м, используемый для подключе-
ния БУА к персональному компьютеру с целью настройки и диагностики
системы.
компакт-диск
содержит программное обеспечение для программирования системы и
выполнения ее диагностики при помощи персонального компьютера.
