Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
36 EB 8384-2
сторону зажима следящего механизма
(3) и прижимался к ней усилием
пружины.
Надежно закрепить монтажную плату
(21) на обойме привода двумя
крепежными винтами.
7. Установить крышку (11) на
противоположной стороне. Убедиться,
что
при монтаже регулирующего
клапана дренажная пробка смотрит
вниз,
что позволит сливать
собирающуюся сконденсированную
воду.
4.6.2. Монтаж датчика положения в
соответствии с IEC 60534-6
Требуемые монтажные детали и
дополнительное оснащение см. в Таб-
лице 6 на странице 43.
1. Установить рычаг (1) на датчике в
среднее положение и удерживать
его на месте. Отвинтить гайку (1.1) и
снять рычаг вместе с тарельчатой
пружиной (1.2) с вала датчика.
2. Закрепить датчик положения (20) на
кронштейн (21).
Стандартно устанавливаемый рычаг М
со штифтом следящего механизма (2)
в положении 35 рассчитан для
приводов,
имеющих эффективную
площадь 120, 240 и 350 см 2 и
номинальную величину рабочего хода
15 мм.
Для приводов других размеров или
значений номинального хода следует
выбрать нужный рычаг и расположение
штифта по таблице на странице 19.
Рычаги L и XL входят в монтажный
комплект.
3. Установить рычаг (1) и тарельчатую
пружину (1.2) на вал датчика.
Установить рычаг в среднее
положение и удерживая его на
месте, завинтить гайку (1.1).
4. Закрутить оба болта (14) в кронштейн
(9.1) зажима вала (9). Установить па

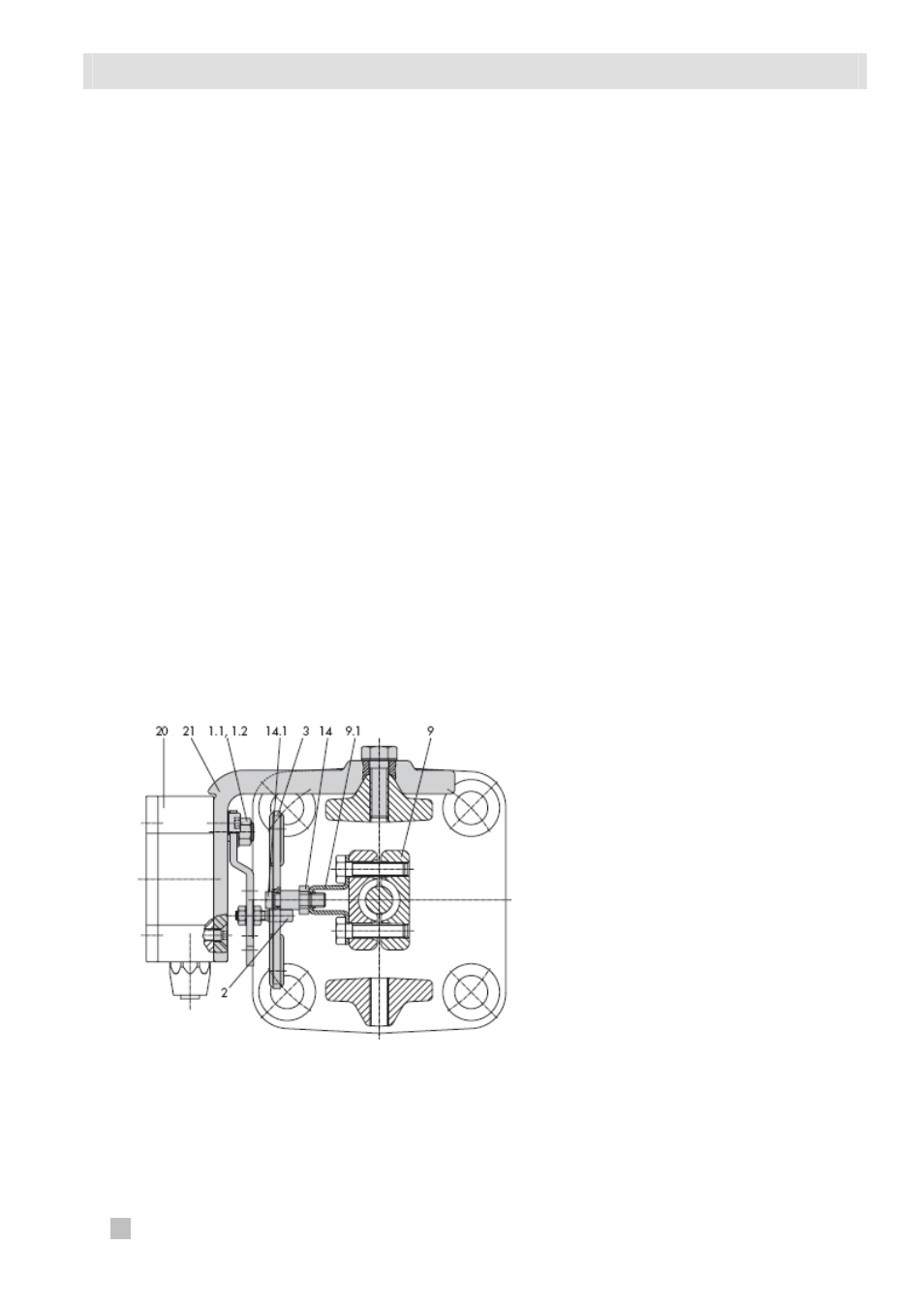

Рис. 15 • Монтаж в соответствии с IEC 60534-6 (NAMUR)
1.
Рычаг
1.1. Гайка
1.2. Тарельчатая пружина
2.
Штифт следящего
механизма
3. Зажим следящего
механизма
9. Зажим вала
9.1. Кронштейн
14. Болт
14.1. Винты
20. Датчик положения
21. Кронштейн
нель следящего механизма (3) и
закрепить его винтами (14.1). 5. Расположить кронштейн с датчиком на
ребре NAMUR таким образом, чтобы
