ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ НА ПЕРЕДНЕЙ ПАНЕЛИ

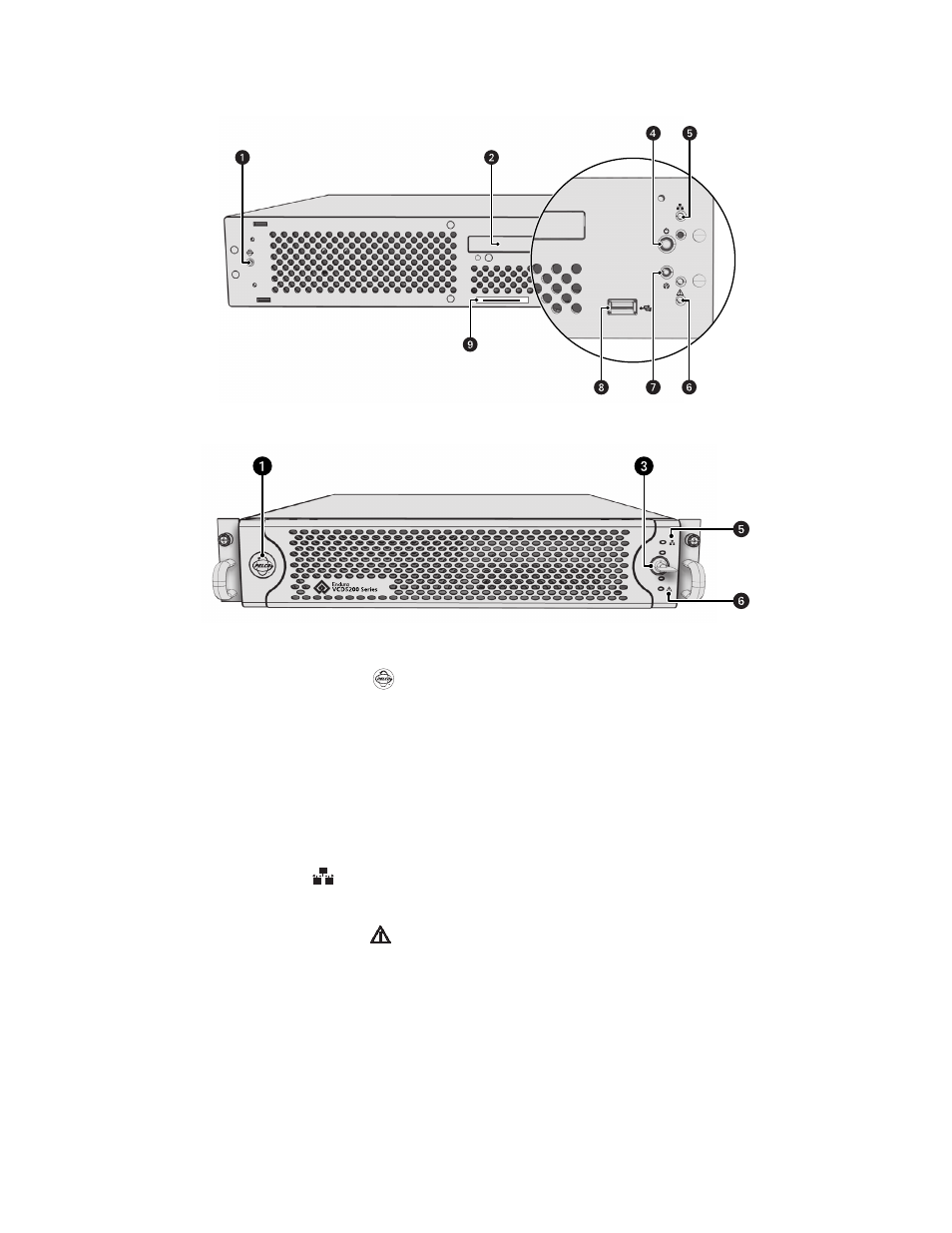

Рис. 2. Передняя панель устройства VCD5202 (рамка открыта)
Рис. 3. Передняя панель устройства VCD5202 (рамка закрыта)
ᕡ
Значок Pelco (индикатор питания)
Значок Pelco, находящийся в левой части устройства, светится синим цветом, когда на устройство подается питание.
Индикатор питания, находящийся позади передней рамки, светится белым цветом.
ᕢ
Дисковод DVD/CD
ᕣ
Замок и ключ для рамки
Замок и ключ для рамки предохраняют от несанкционированного доступа к устройству.
ᕤ
Кнопка питания
Кнопка питания используется для включения и выключения устройства (см. Пуск устройства, выключение, выход из
системы на стр. 18).
ᕥ
Индикатор работы сети
Индикатор работы сети мигает зеленым или красным цветом при отправке и приеме сетевых данных, указывая на
скорость связи в сети 1000 Мбит/с (зеленый цвет) или менее (красный цвет).
ᕦ
Индикатор состояния устройства
Состояние устройства показывается одним из трех нижеуказанных цветов:
• Зеленый: устройство функционирует нормально.
• Янтарный: Устройство находится в режиме настройки конфигурации или в потенциальном состоянии сбоя.
• Красный: Устройство находится в состоянии сбоя.
ᕧ
Кнопка настройки/сброса (зарезервирована)
ᕨ
Порт USB 2.0
Один порт USB 2.0 на передней панели.
ᕩ
Этикетка с серийным номером изделия
03267-39-0020
SN
