6. Прикрепите одну собранную опорную направляющую (прилагается) к аппаратной стойке в желательном месте (см.
ПРИМЕЧАНИЕ: Собранные опорные направляющие идентичны и могут использоваться с любой стороны стойки – справа или
слева.
a.
Выставьте ушко передней крепежной направляющей напротив передней грани аппаратной стойки. Совместите
верхнее и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или закладными гайками) стойки.
b.
С помощью двух винтов 10-32 x 0,5" с крестообразным шлицем, с потайной головкой (прилагаются) прикрепите
ушко направляющей к передней части стойки. Вставляйте винты с наружной стороны стойки, обращая их назад.
c.
Откорректируйте длину направляющих в соответствии с длиной аппаратной стойки посредством перемещения
задней крепежной направляющей к задней поверхности стойки.
d.
Выставьте ушко задней крепежной направляющей напротив задней наружной поверхности аппаратной стойки.
Совместите верхнее и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или закладными
гайками) аппаратной стойки.
e.
С помощью двух винтов 10-32 x 0,75" с крестообразным шлицем, со скругленной плоской головкой (прилагаются)
прикрепите ушко направляющей к задней части стойки. Вставляйте винты с наружной стороны стойки, обращая
их вперед.

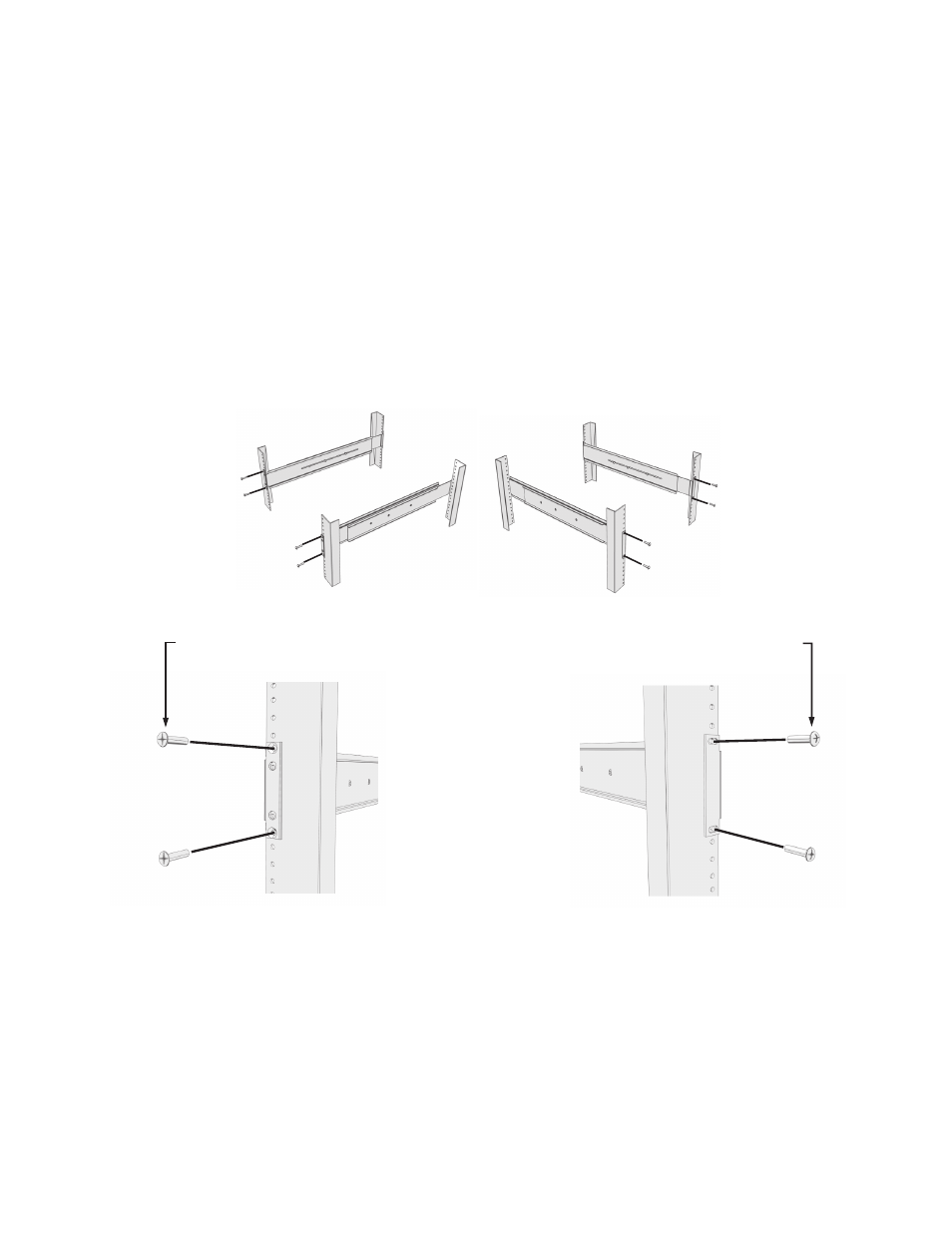

Рис. 11. Прикрепление опорных направляющих
7. Прикрепите вторую сборную опорную направляющую, как описано в шаге 6.
8. Затяните винты 8-32 x 0,375" с крестообразным шлицем, с полукруглой головкой, которые были прикреплены к
передней и задней крепежным направляющим во время выполнения шага 3.
ЗАДНЯЯ НАПРАВЛЯЮЩАЯ
ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ
4 ВИНТА 10-32 X 0,5",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, С ПОТАЙНОЙ ГОЛОВКОЙ
4 ВИНТА 10-32 X 0,75",
С КРЕСТООБРАЗНЫМ ШЛИЦЕМ,
СО СКРУГЛЕННОЙ ПЛОСКОЙ ГОЛОВКОЙ
ПЕРЕДНЯЯ СТОЙКА
ЗАДНЯЯ СТОЙКА
