Общая информация

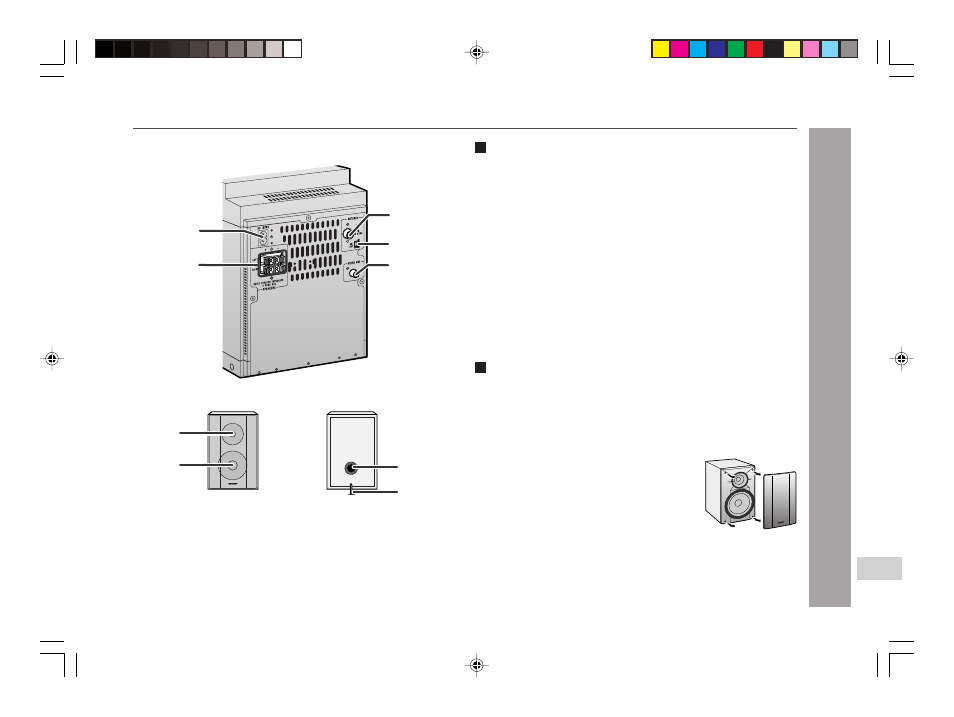

Тыльная панель
Страница для справок
1.
Входное гнездо питания переменного тока ................................ 10
2.
Клеммы громкоговорителей ............................................................ 9
3.
Гнездо для подключения ЧМ-антенны 75 Ом ............................... 9
4.
Гнездо для подключения рамочной АМ-антенны ........................ 9
5.
Гнездо видеовыхода ........................................................................ 33
Система громкоговорителей
1.
Высокочастотный динамик
2.
Низкочастотный динамик
3.
Канал фазоинвертора
4.
Провод громкоговорителя
Решетки громкоговорителей можно снять:
Следите, чтобы посторонние предметы не
касались диффузора громкоговорителя после
снятия решетки.
1
4
3
5
2
3
4
2
1
(XL-MP333HR)
