Подготовка к использованию
Подсоединение системы (продолжение)

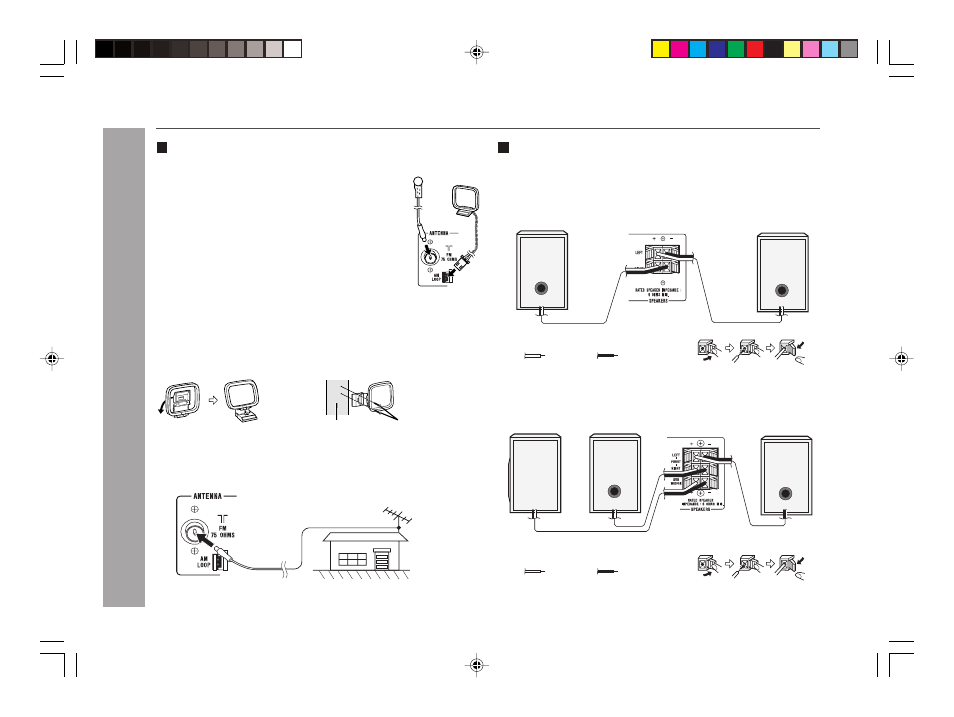

Подсоединение антенн
Прилагаемая ЧМ-антенна:
Подсоедините провод ЧМ-антенны к гнезду FM 75 OHMS
и найдите такое положение провода ЧМ-антенны,
которое обеспечивает самый высокий уровень
принимаемого сигнала.
Прилагаемая рамочная АМ-антенна:
Подсоедините провод рамочной АМ-антенны к гнезду
AM LOOP. Установите рамочную АМ-антенну в
положение оптимального приема. Поставьте рамочную
АМ-антенну на полку и т.п. или прикрепите ее к стойке
или к стене винтами/шурупами (не входят в комплект).
Примечание:
Размещение антенны на аппарате или вблизи провода питания
переменного тока может вызывать помехи. Для наилучшего приема
размещайте антенну подальше от аппарата.
Установка рамочной АМ-антенны:
<Монтаж>
<Крепление на стене>
Внешняя ЧМ-антенна:
Используйте внешнюю ЧМ-антенну, чтобы добиться более качественного
приема. Проконсультируйтесь с Вашим дилером.
Шурупы
(не входят в комплект)
Стена
Подключение громкоговорителей
Подсоедините черный провод к отрицательной клемме (-), а красный
провод к положительной клемме (+).
Внешняя ЧМ-антенна
Красный
Черный
Красный
Черный
Фронтальный
громкоговоритель
(правый)
Сабвуфер
(XL-MP444HR)
Фронтальный
громкоговоритель
(левый)
Правый
громкоговоритель
(XL-MP333HR)
Левый
громкоговоритель
