Приложение 1

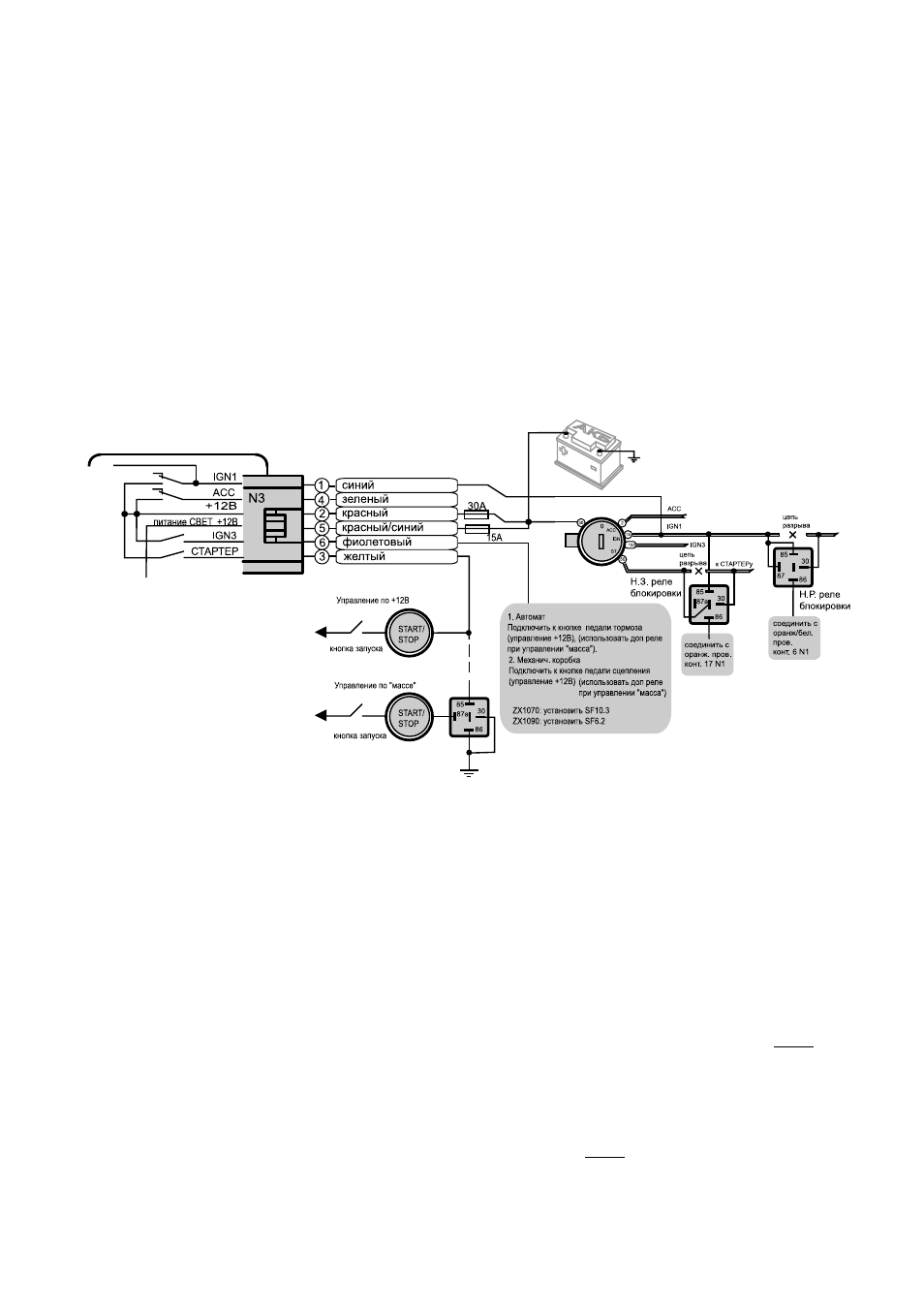

Подключение автоматического запуска двигателей
автомобилей с кнопкой «Start/Stop»
1. Определите полярность управляющего сигнала запуска двигателя на кнопке «Start/Stop».
2. Управление запуском по сигналу «Start/Stop» c замыканием на +12 В.
Подключите провод запуска стартера 3N3 (желтый) разъема управления запуском к проводу уп
равления на кнопке «Start/Stop».
3. Управление запуском по сигналу «Start/Stop» c замыканием на «массу». Используйте дополни
тельное реле.
Подключите провод запуска стартера 3N3 (желтый) разъема управления запуском к обмотке уп
равления дополнительного реле.
4. Аналогично выполняется подключение к кнопке педали тормоза (АКПП) или сцепления (МКПП)
управляющего выхода IGN3 для функции SF6.2.
Приложение 2
Удаленное цифровое реле блокировки R350
Цифровое реле блокировки R350 — реле с нормально разомкнутыми контактами (R350NС — реле с
нормально замкнутыми контактами), управляемое цифровым кодом по проводной линии связи.
Предназначено для выполнения скрытых блокировок нормально разомкнутого типа в системах охра
ны автомобилей производства PIT.
Постоянный ток коммутации — до 10 А.
Импульсный ток коммутации — до 25 А.
•
Запрограммируйте (выберите) функцию управления цифровым реле по проводу ARM охран
ной системы.
•
Подключите красный провод к источнику +12 В постоянного тока.
•
Подключите черный провод реле к «массе» автомобиля к которой подключен провод «массы»
охранной системы.
•
Подключите оранжево белый провод реле R350 к проводу ARM охранной системы (оранжево
белый).
•
Выполните адаптацию реле R350 в охранной системе, включив зажигание на 2–3 сек.
