Инструкция по эксплуатации Sheriff ZX-1090
Страница 61
61

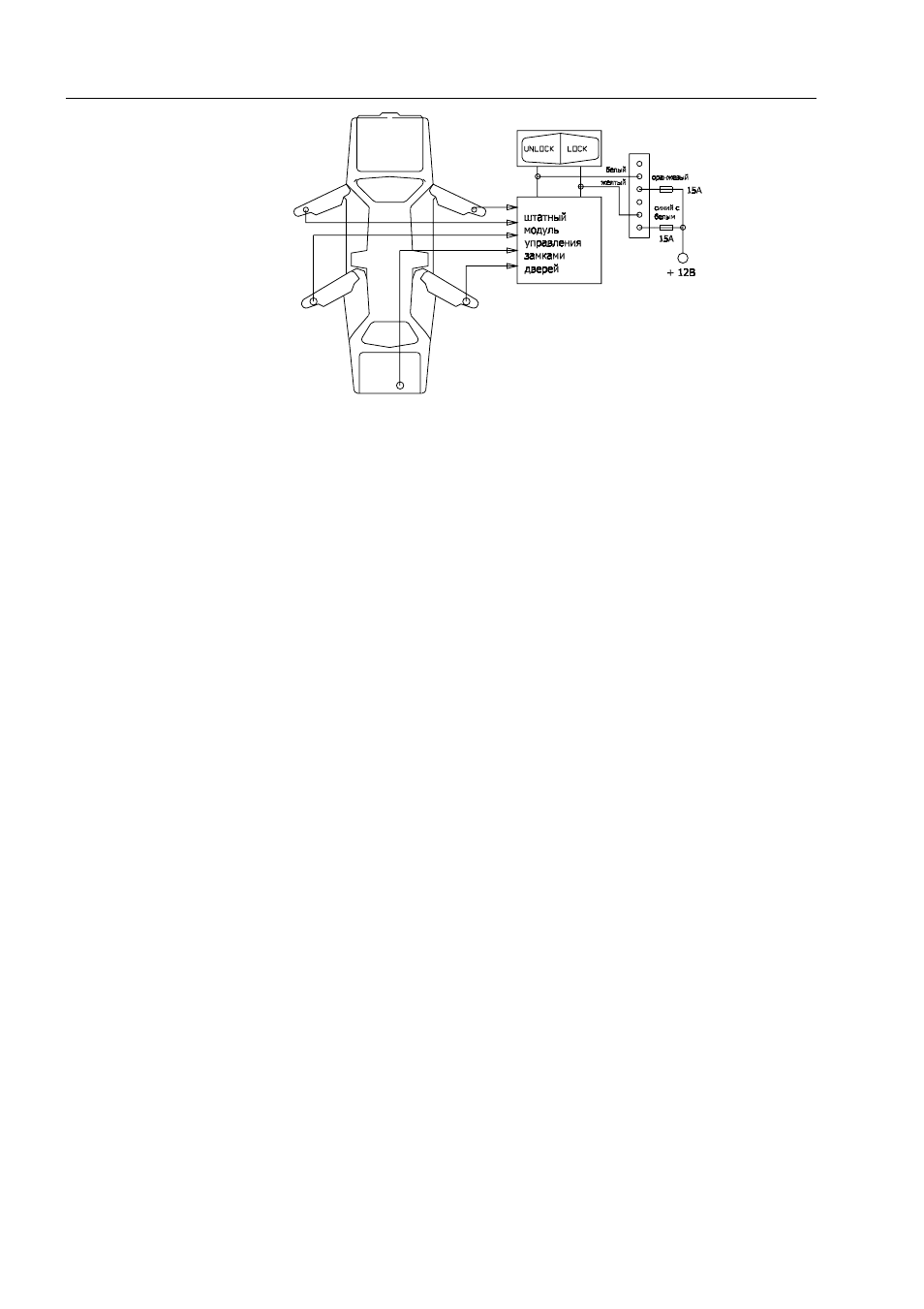

Схема управления каналом центрального замка с положительным триггером приведена ниже:
Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на автомобилях необходимо перерезать штатные провода управления элект
роприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запи
рания/отпирания к дополнительным переключателям запирания/отпирания, а от них — к электро
приводам дверных замков.
Перережьте штатный провод запирания
и подключите желтый провод системы к тому концу пе
ререзанного штатного провода, который идет к дополнительным переключателям (электроприводам
замков дверей). Подключите зеленый провод к тому концу перерезанного штатного провода, который
идет к основному переключателю.
Перережьте штатный провод отпирания
и подключите белый провод системы к тому концу пере
резанного штатного провода, который идет к дополнительным переключателям (электроприводам
замков дверей). Подключите синий провод к тому концу перерезанного штатного провода, который
идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В, защищенному предохранителем.
Эксплуатация
Мастер установщик обязательно должен пометить в руководстве пользователя все установленные
опции и запрограммированные настройки и полностью разъяснить владельцу автомобиля правила
эксплуатации охранной системы.
