7.1
Обработка данных DXF (опция
программного обеспечения)
Применение

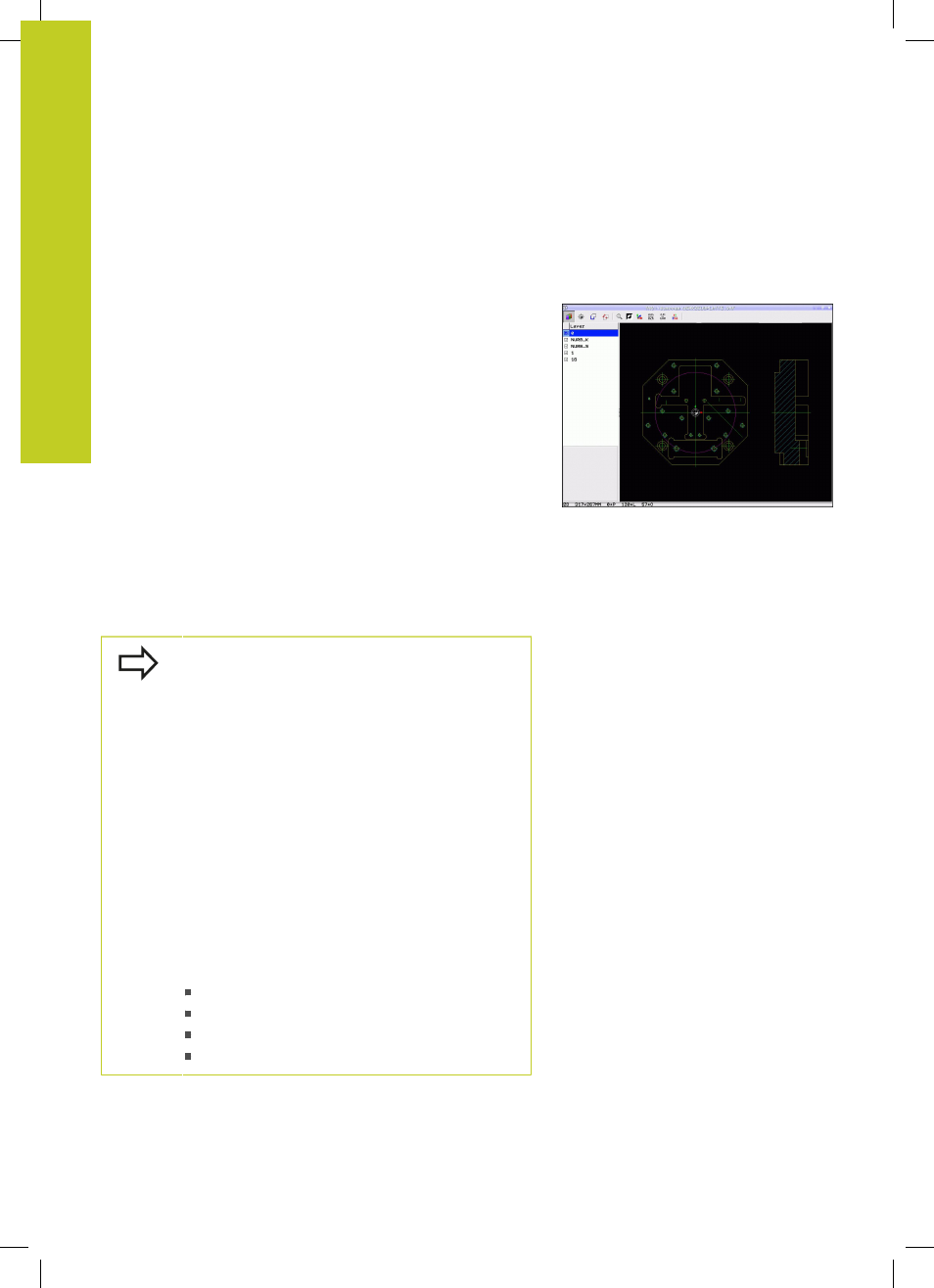

Созданные в CAD-системе DXF-файлы можно открыть
непосредственно в системе ЧПУ для извлечения контуров
или позиций обработки, а также их сохранения в памяти в
качестве программ в диалоге открытым текстом или файлов
точек. Программы в диалоге открытым текстом, получаемые
при выборе контура, отрабатываются также системами ЧПУ
более ранних версий, так как программы контура содержат
только L- и CC-/C-кадры.
Если DXF-файлы обрабатываются в режиме работы
Программирование
, система ЧПУ создает по умолчанию
программы контура с расширением .H и файлы точек
обработки с расширением .PNT. Если DXF-файлы
обрабатываются в режиме smarT.NC, система ЧПУ создает
по умолчанию программы контура с расширением .HC и
файлы точек с расширением .HP. Однако в диалоговом окне
«Сохранить» вы можете выбрать любой тип файла. Кроме
того, вы также можете добавить выбранный контур или
отмеченные позиции обработки в буфер обмена ЧПУ, чтобы
затем вставить их непосредственно в NC-программу.
Обрабатываемый DXF-файл должен быть
сначала сохранен на жестком диске ЧПУ.
Перед загрузкой в систему ЧПУ следует
убедиться в том, что имя DXF-файла не содержит
пробелов или запрещенных специальных знаков
смотри "Имена файлов", Стр. 103.
Открываемый DXF-файл должен содержать не
менее одного уровня.
Система ЧПУ поддерживает самый
распространенный формат DXF, а именно R12
(соответствует AC1009).
Система ЧПУ не поддерживает двоичного
формата DXF. При создании DXF-файла из
CAD-программы или из графической программы
обратите внимание на необходимость его
сохранения в формате ASCII.
В качестве контура можно выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (сегмент окружности)
POLYLINE (ломаная линия)
