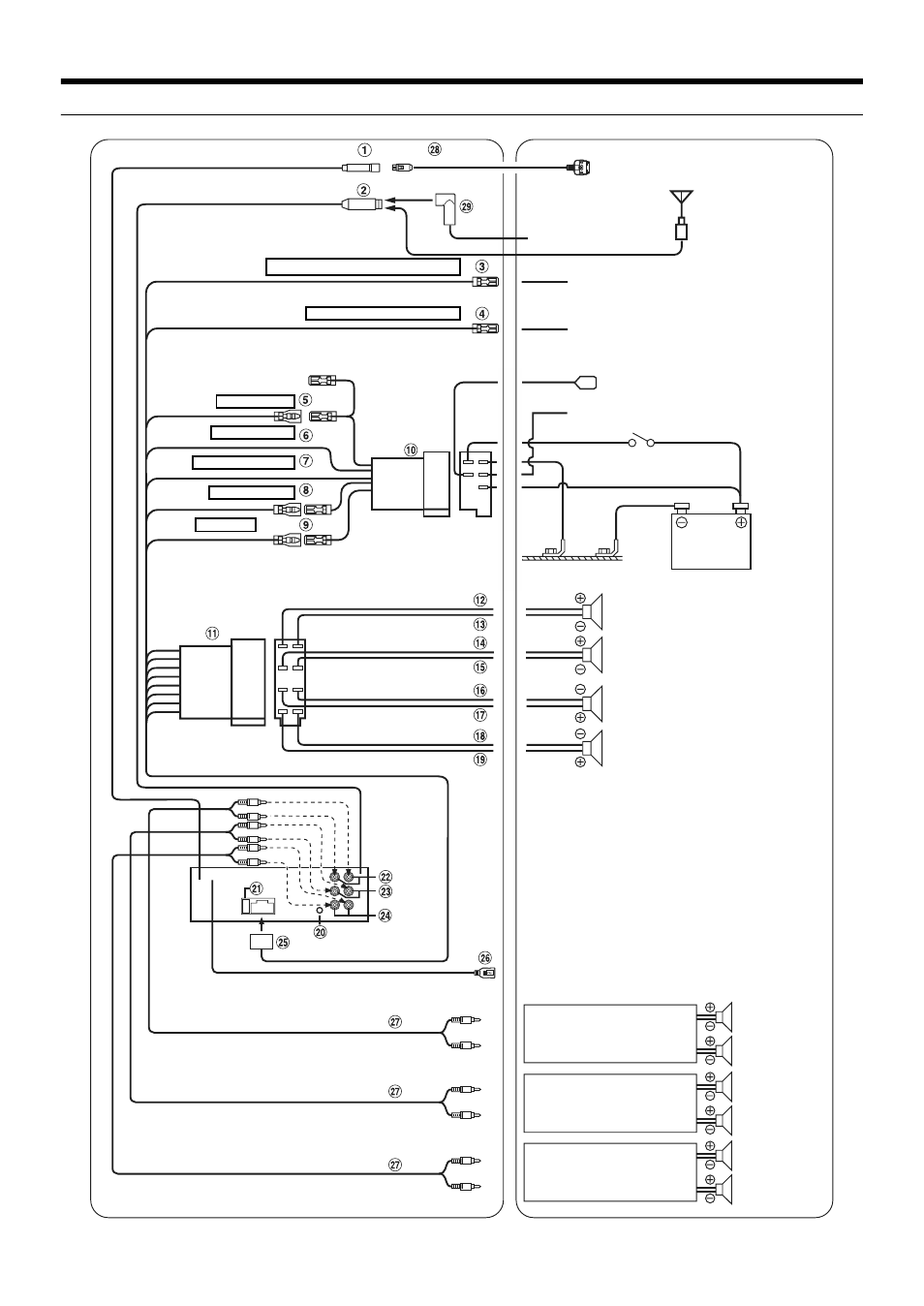

Соединения
Антенна
(Розовый/черный) ВХОДНОЙ ПРЕРЫВАТЕЛЬ ЗВУКА
(Синий/белый) УДАЛЕННОЕ
ВКЛЮЧЕНИЕ
(Оранжевый) Регулятор
яркости
(Красный) ЗАЖИГАНИЕ
(Черный) ЗАЗЕМЛЕНИЕ
(Синий) ПИТАНИЕ
АНТЕННЫ
БАТАРЕЯ
(Зеленый)
(Зеленый/черный)
(Серый/черный)
(Белый/черный)
(Серый)
(Фиолетовый/черный)
(Фиолетовый)
Антенный
JASO-разъем
Антенный ISO-разъем
К телефону автомобиля
К усилителю или эквалайзеру
К контакту освещения
инструментальной панели
К питанию антенны
Ключ замка зажигания
Батарея
Динамики
Задний левый
Передний левый
Передний правый
Задний правый
Усилитель
Задний
левый
(Белый)
(Желтый)
К iPod
Динамики
Усилитель
Передний
левый
Низкочастотн
ые динамики
Усилитель
Задний
правый
Передний
правый
