Подключение и настройка

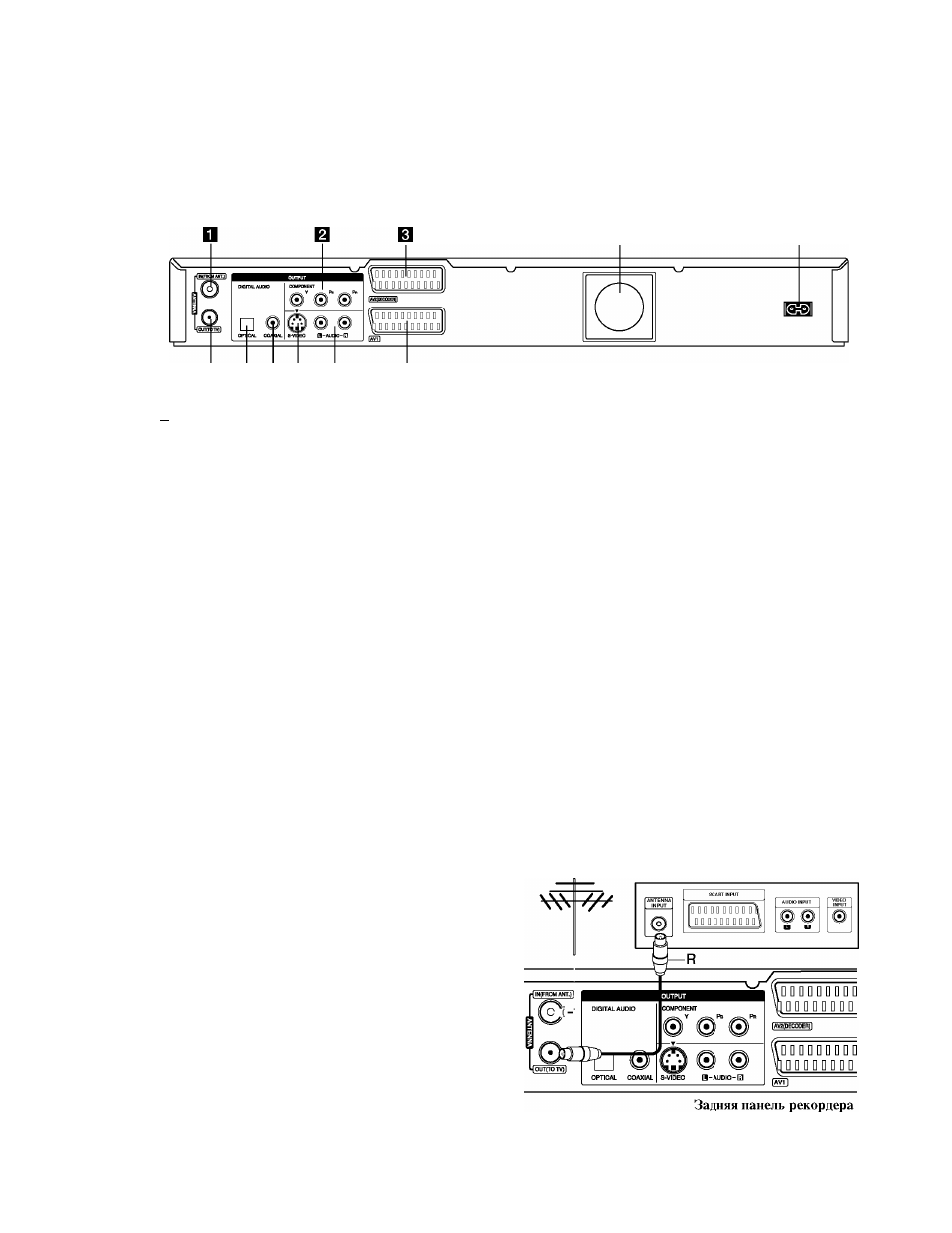

Задняя панель
□
e
f в h i j
ш
П Антенный вход
Сюда подключается антенна.
b
Разъем COMPONENT OUTPUT (Y P
b
P
r
)
Подключение к телевизору с входами Y P
b
P
r
.
c
Разъем типа SCART AV 2 DECODER
Подключите аудио- видеовыход внешнего
источника (декодера платного телевидения,
декодера каналов кабельного телевидения,
видеомагнитофона и т. д.).
□ Охлаждающий вентилятор
e
Шнур питания для подключения к сети
переменного тока
Подключите к источнику питания.
Антенный выход
Через этот выход сигнал с антенного входа
подается на телевизор или видеомонитор.
В Разъем оптического выхода
(Гнездо цифрового звукового выхода)
Подключите к цифровой (оптической)
аудиоаппаратуре.
h Коаксиальный выход (Гнездо цифрового
звукового выхода)
Подключите к цифровой (коаксиальной)
аудиоаппаратуре.
i S-VIDEO OUTPUT
Подключение к входу S-Video телевизора.
j AUDIO OUTPUT (левый/правый канал)
Соединяется со звуковыми входами телевизора.
Ш Разъем типа SCART AV 1
Соедините с разъемом SCART телевизора.
Подключение антенны
Отключите антенный кабель от входа телевизора и
вставьте его в гнездо антенного входа с обратной
стороны рекордера. Соедините кабелем выходное
антенное гнездо рекордера с антенным входом
телевизора.
Подключений по высокой частоте
Выходное антенное гнездо рекордера ANTENNA OUT
соединяется с антенным входом телевизора
прилагаемым коаксиальным кабелем с волновым
сопротивлением 75 Ом
(R)
.
Антенна
(ÌÒ)
Задняя панель телеви:зора
