RS-232C IN
(CONTROL&SERVICE)
--------1-------
Настройка внешнего устройства управления
Установка Р8-232С
Подключите входной разъем П8-2320 к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.
Подключите последовательный порт
устройства управления к разъему П8-2320,
расположенному на задней панели телевизора.
Соединительный кабель П8-232С не входит в
комплект поставки телевизора.
В режиме У8В функция П8-232С не
поддерживается.

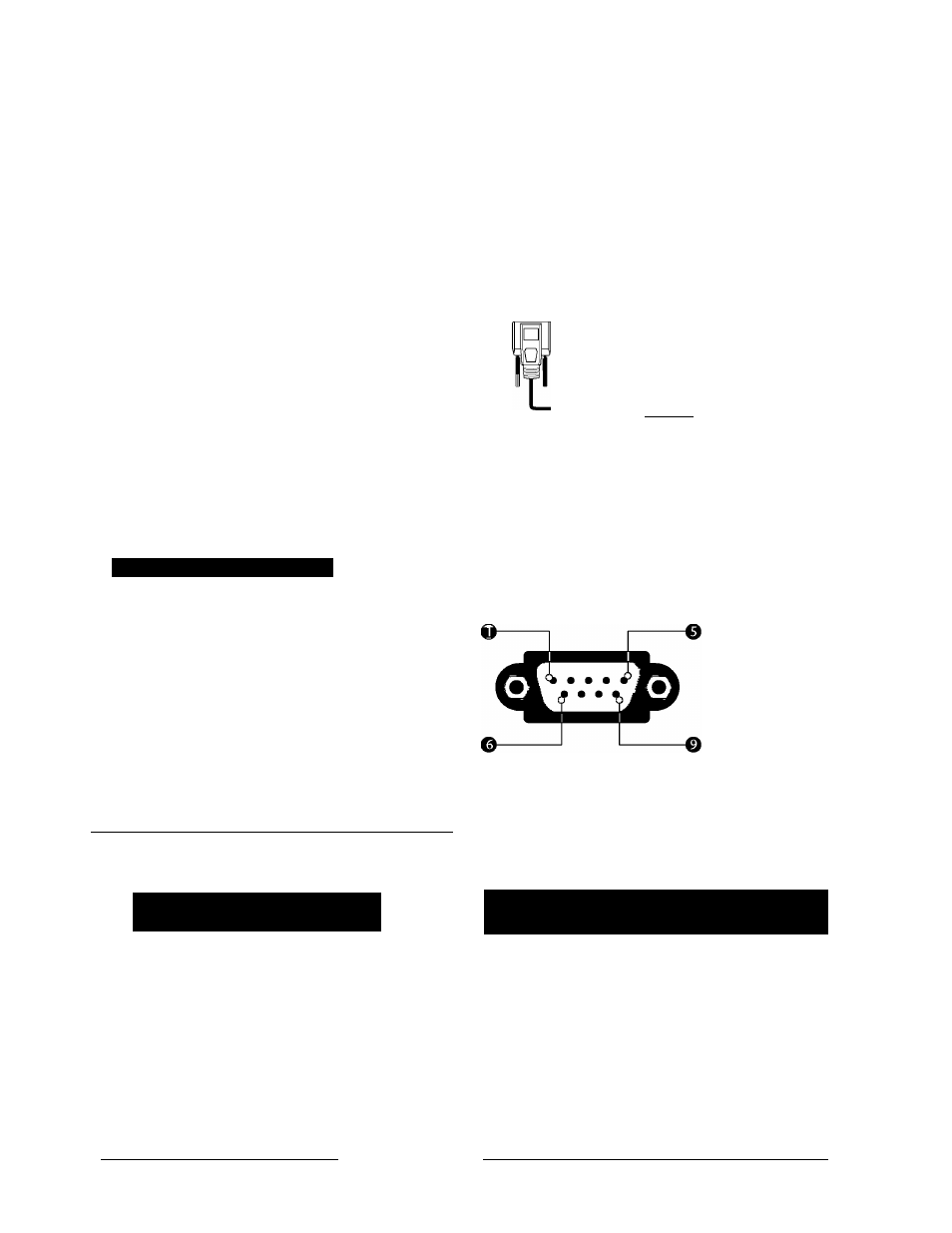

Тип разъема; 9-контактный, вилка 0-8иЬ
(ЮЛ
Номер. Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND (земля)
6
DSR (готовность оборудования
передачи данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
Конфигурации RS-232C
7-проводные конфигурации
(стандартный кабель RS-232C)
PC
TV
RXD
2 •---------------- • 3
TXD
3 •---------------- • 2
GND
5 •---------------- • 5
DTR
4 •---------------- • 6
DSR
6 •---------------- • 4
RTS
7 •---------------- • 8
CTS
8 •---------------- • 7
D-Sub 9
D-Sub 9
TXD
RXD
GND
DSR
DTR
CTS
RTS
3-проводные конфигурации
(нестандартный кабель)
PC
TV
RXD
2 •---------------- • 3
TXD
TXD
3 •---------------- • 2
RXD
GND
5 •---------------- • 5
GND
DTR
4
6
DTR
DSR
6
4
DSR
RTS
7
7
RTS
CTS
8
8
CTS
D-Sub 9
D-Sub 9
О
99
