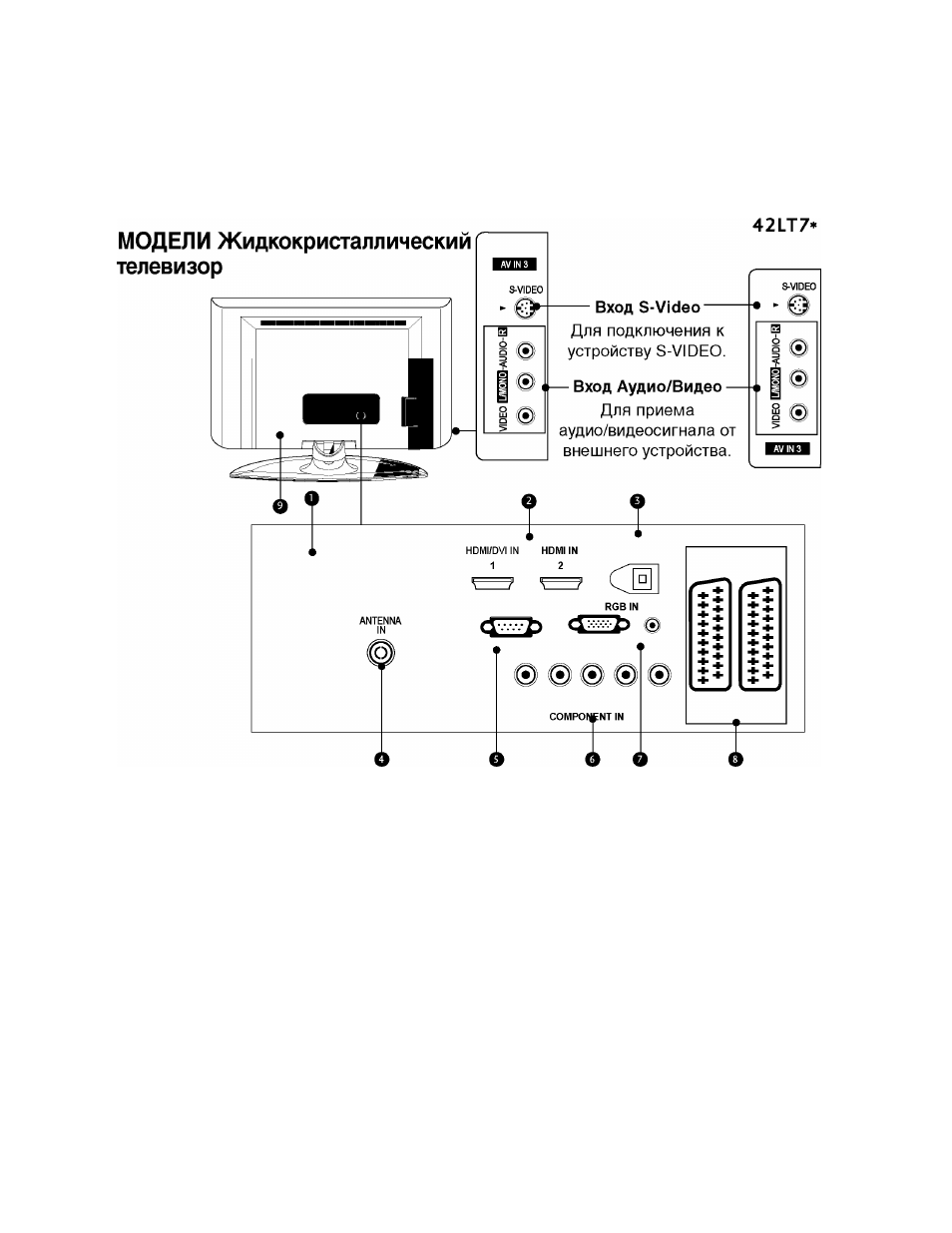

ПОДГОТОВКА
32LT7*
37LT7*
ZI
О
]п
О
го
7ч
>
8
О Разъем для карты РСМС1А
(Международная ассоциация карт
памяти для персональных компьютеров)
(Эта функция доступна не во всех странах.)
О
Входной порт МОМ!
Подключите сигнал М0М1 к разъему М0М1 1М.
Или подключите сигнал 0У1 (видео) к порту
М0М1/0У1 с помощью кабеля □У1-Н0М1.
О ОПТИЧЕСКИЙ ВЫХОД ЦИФРОВОГО
АУДИОСИГНАЛА
Подключение цифрового аудиосигнала от
различных типов оборудования
Примечание. В режиме ожидания эти
порты не работают.
О Антенный вход
Для подключения внешней антенны.
0 Входной порт Р8-232С
(УПРАВЛЕНИЕ&ОБСЛУЖИВАНИЕ)
Подключите последовательный порт
устройства управления к разъему RS-232C.
Q
Вход компонентного сигнала (Component)
Для приема компонентного
аудио/видеосигнала от устройства.
Q
Вход аудиосигнала RGB/DVI
Подключите выход монитора к
соответствующему входному порту с
помощью кабеля РС/01У(только аудио).
Q Разъем Euro SCART (AV1/AV2)
Для приема сигнала от внешнего устройства
или передачи сигнала на внешнее
устройство с помощью кабелей SCART.
Q Разъем для кабеля питания
Этот телевизор работает от источника
переменного тока. Напряжение указано
на странице "Спецификации". Не
подключайте телевизор к источнику
постоянного тока.
