Принятие решен
ия о том, как подключать ваш видеомагнитофон
Подключение вашего видеомагнитофона к телевизору с использованием
коаксиального кабеля
Когда вы подключаете аудио или видео системы, необходимо учитывать различные факторы:
♦ Типы разъемов, имеющихся на вашей системе
♦ Соединены ли системы с видеомагнитофоном постоянно (например, приемник
спутникового телевидения) или только время от времени (например, видеокамера).
Ваш видеомагнитофон оборудован следующими разъемами:
Разъем
Местоположение
Тип
Рекомендуемое применение
AV 1
Задняя панель
1\^т>тнннн1У1
ЛУ1(ЕиР0ЛУ)
SCART
Вход/ Выход
♦
♦
♦
Телевизор
Приемник спутникового
телевидения
Другой видеомагнитофон
AUX
Передняя панель RCA аудио
Вход
♦
Hi-Fi аудио система
а
аудио/
Видеосигнала
-©
♦
♦
Видеокамера
Другой видеомагнитофон
Audio output
Задняя панель
ГойЛ
|:то
RCA аудио
Выход
о>
♦
Hi-Fi аудио система
OUT TO TV
Задняя панель
©
75 Ом
коаксиальный
Выход
о*
♦
Телевизор
IN FROM ANT.
Задняя панель
75 Ом
Вход
♦
Антенна
©
коаксиальный
в
♦
♦
Сеть кабельного телевидения
Приемник спутникового телевидения
Перед подсоединением аудио или видео системы к вашему видеомагнитофону
всегда удостоверьтесь в том, что питание всех компонентов выключено.
За более подробными инструкциями по подключению и мерам предосторожности,
которые следует выполнять при подключении, обращайтесь к документации,
входящей в комплект поставки вашего оборудования.
Чтобы принимать телевизионные передачи, телевизионный сигнал должен
приниматься от одного из следующих источников:
♦
Наружная антенна
♦
Комнатная антенна
♦
Сеть кабельного телевидения
♦
Приемник спутникового телевидения
Перед подсоединением кабелей убедитесь в том, что питание и
телевизора, и видеомагнитофона выключено.
1
Отсоедините от телевизора кабель, идущий от антенны или сети
кабельного телевидения.
2
Подсоедините этот кабель к 75 Ом коаксиальному гнезду на задней
панели вашего видеомагнитофона, маркированному символом пп.
3
Подсоедините входящий в комплект поставки коаксиальный кабель
к гнезду Ü на вашем видеомагнитофоне.
4
Соедините другой конец коаксиального кабеля с гнездом на
телевизоре, к которому ранее была подключена антенна.
5
Если ваш телевизор оборудован соответствующими разъемами, то
для обеспечения лучшего качества изображения и звука вы также
можете подключить ваш видеомагнитофон к телевизору с
использованием кабеля с разъемами типа SCART (смотрите
следующий раздел).

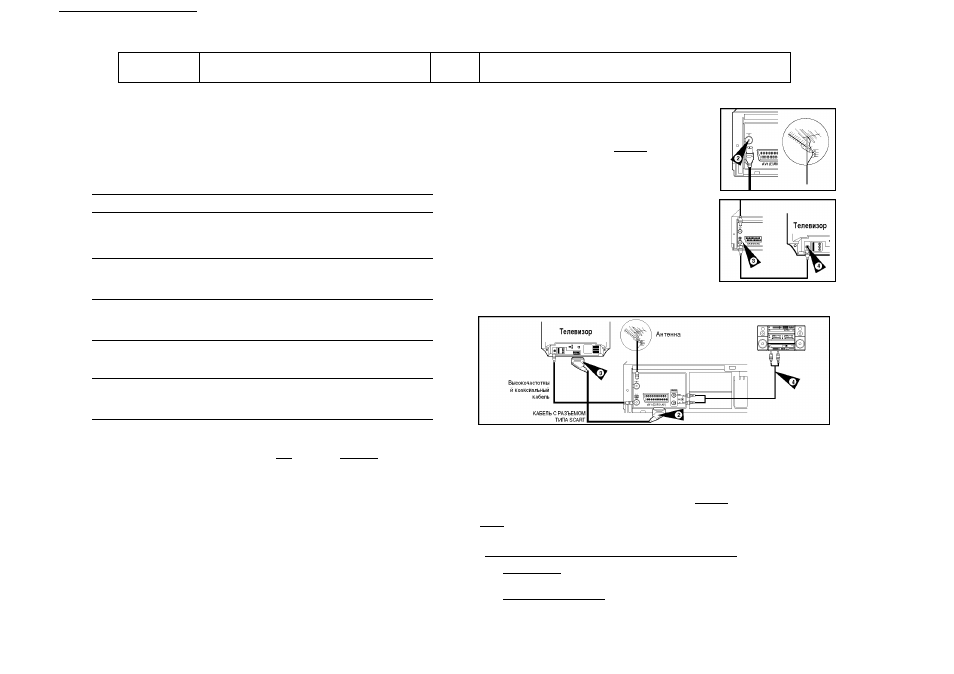

Подключение вашего видеомагнитофона к телевизору с использованием
кабеля с разъемами типа SCART
Если ваш телевизор оборудован соответствующими входными разъемами, вы также можете
подключить ваш видеомагнитофон к телевизору с использованием кабеля с разъемами типа SCART
(“тюльпан”). За счет этого вы:
♦
Получите изображение и звук более высокого качества
♦
Упростите процедуру настройки телевизора на сигнал от видеомагнитофона.
♦
Вне зависимости от выбранного типа подключения, вы должны обязательно подсоединить
коаксиальный кабель, входящий в комплект поставки. В противном случае вы не сможете
принимать телевизионные программы при выключенном видеомагнитофоне.
♦
Перед подсоединением кабелей убедитесь в том, что выключено питание и телевизора, и
видеомагнитофона.
Вы можете подключить ваш видеомагнитофон к Hi-Fi системе.
Пример: Вы желаете воспользоваться преимуществами более высокого качества звука, обеспечиваемого
вашей Hi-Fi стереосистемой, во время просмотра телепередачи или записи с помощью вашего
видеомагнитофона.
1
Подсоедините коаксиальный кабель, как указано в вышеприведенном разделе..________________________
2
Подсоедините один конец кабеля с разъемом SCART к гнезду AV1 (EURO AV) на задней панели
______ видеомагнитофона.___________________________________________________________________________
3
Соедините второй конец кабеля с соответствующими гнездами на телевизоре.
4
Подсоедините аудиошнур с разъемом RCA (Тюльпан) от стереосистемы к гнезду аудиовыхода на
______ задней панели видеомагнитофона._______________________________________________________________
