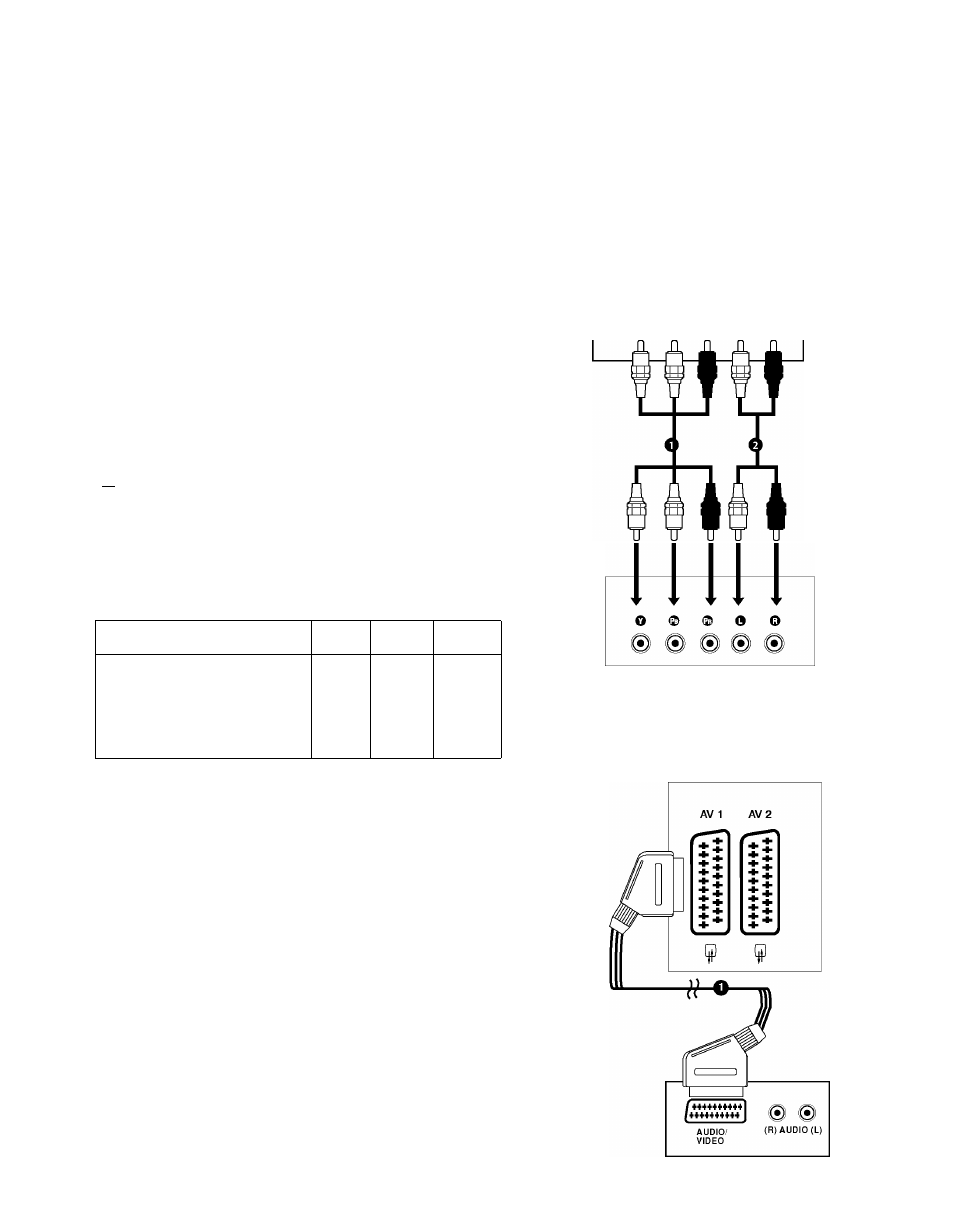

Установка DVD-проигрывателя
Как правильно подключить компонентный кабель
Подключите видеовыходы (Y Рв, P
r
) DVD-
проигрывателя к гнездам
COMPONENT IN VIDEO
на телевизоре.
Подключите аудиовыходы DVD-проигрывателя к
входным гнездам
COMPONENT IN AUDIO
телевизора.
Включите DVD-проигрыватель, вставьте DVD-диск.
О
С помощью кнопки
INPUT
на пульте
дистанционного управления выберите источник
входного сигнала
Component
.
15 Инструкции приведены в руководстве по работе с
DVD-проигрывателем.
Входные порты Component
Для получения более качественной картинки
подключите DVD-проигрыватель к входным портам
компонентного сигнала, как это показано ниже.
Component ports on the TV
Y
P
b
P
r
Y
P
b
P
r
Video output ports
Y
B-Y
R-Y
on DVD player
Y
Cb
Cr
Y
Pb
Pr
Как правильно подключить кабель
SCART
Подключите
SCART-разъем
DVD-проигрывателя
к
SCART-разъему
AV1
на телевизоре.
О
^2
Включите DVD-проигрыватель, вставьте DVD-диск.
©
С помощью кнопки
INPUT
на пульте дистанционного
управления выберите источник входного сигнала
AV1.
Если подключение выполнено через SCART-разъем
AV2
, выберите источник входного сигнала
AV2
.
Инструкции приведены в руководстве по работе
с DVD-проигрывателем.
О ПРИМЕЧАНИЕ
► Используйте экранированный кабель SCART.
г COMPONENT INn
I- - - - VIDEO—I
г
audio
-|
® (PB (PR © ©
©
© 0
©©
>
о
—I
"D
О
7s
>
ro
О
О
СП
о
"D
О
го
>
3Q
