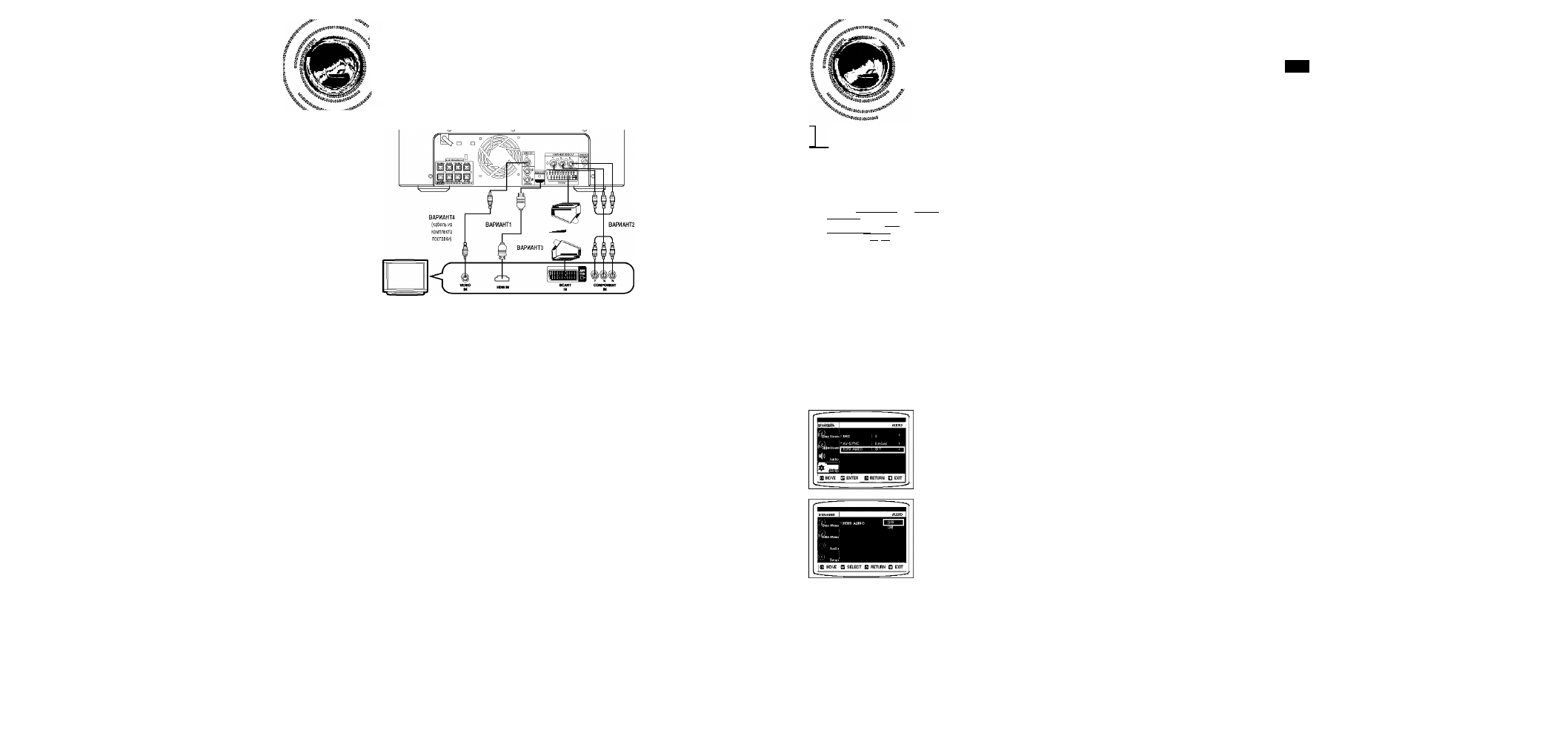

ПОДКЛЮЧЕНИЕ
ВИДЕОВЫХОДА
СИСТЕМЫ К ТЕЛЕВИЗОРУ
"’“»юююююю Выберите один из вариантов подключения к телевизору.
ВАРИАНТ 1 : HDMI.... (
самое лучшее качество
)
Присоедините кабель HDMI (не входит в комплект) к гнезду HDMI OUT в задней части
проигрывателя DVD и гнезду HDMI IN телевизора.
ВАРИА^ 2: компонентный видеосигнал.... (
улучшенное качество
)
Если на телевизоре имеются компонентные видеовходы, подсоедините компонентный видеокабель (не входит в комплект)
из гнезд компонентного видеовыхода (Pr, Pb и Y), расположенных на задней панели проигрывателя DVD, к гнездам
компонентного видеовхода на телевизоре.
Включение компонентного сигнала
1. Когда основное устройство выключено, нажмите и удерживайте 8 (COMPONENT SEL.) на пульте дистанционного
управления в течение 5 секунд.
• На дисплее появятся надписи <Y Pb Pr> или <RGB>.
2. Нажмите ненадолго 8 (COMPONENT SEL.) и выберите <Y Pb Pr>, чтобы переключить основное устройство в режим
COMPONENT.
ВАРИАНТ 3
: Scart....... (
улучшенное качество
) )
Если на вашем телевизоре имеется входной разъем SCART, соедините его с гнездом SCART на задней
панели основного блока с помощью соответствующего кабеля (приобретается отдельно).
1. Когда основное устройство выключено, нажмите и удерживайте цифру 8 (COMPONENT SEL.) на пульте дистанционного
управления в течение 5 секунд.
• На дисплее появятся надписи <Y Pb Pr> или <RGB>.
2. Нажмите ненадолго цифру 8 (COMPONENT SEL.) и выберите <RGB> для настройки режима SCART.
Выбор режима видеосигнала
Нажмите и удерживайте цифру 0 (VIDEO SEL.) на пульте дистанционного управления в течение 5 секунд.
•
На дисплее появится надпись <COMPOSITE> или <RGB>. В это время ненадолго нажмите кнопку с цифрой 0
(VIDEO SEL.) для выбора значения <COMPOSITE> или <RGB>.
• Если на телевизоре имеется разъем Scart (вход RGB), нажмите кнопку с цифрой 0 (VIDEO SEL.) для выбора
режима RGB. Качество изображения на экране телевизора улучшается при использовании разъемов SCART.
• Если на телевизоре отсутствует разъем Scart (вход RGB), нажмите кнопку с цифрой (VIDEO SEL.) для выбора режима
COMPOSITE.
ВАРИАНТ 4: композитный видеосигнал.(
хорошее качество
)
Подсоедините поставляемый в комплекте видеокабель к гнезду VIDEO OUT на задней панели проигрывателя DVD к гнезду VIDEO IN телевизора.
^^"•"при использовании компонентного видеовыхода данное изделие работает в режиме чересстрочной развертки (576i, 480i).
13
Ф
ункция
hdmi
Выбор разрешения экрана
FAVORITE SONG SEARCH SONG
Данная функция позволяет выбрать разрешение экрана при подключении по протоколу HDMI.
В режиме останова нажмите и удерживайте нажатой кнопку SD/HD
(стандартное разрешение/ высокое разрешение).
■ В режиме Н0М1 можно выбрать для выходного сигнала разрешение экрана 576р, 720р, 1080i.
■ SD (стандартное разрешение) - 480р N0 (высокое разрешение) -720р, 10801.
SCZD
f
SSAE
e
(ZOO^ (
logo
)
(pSOUNp (
d
SP/E
q
)
[SsD/H^ (
sleep
)
г
tempo
п
ög
L
SLO^ LYRIC VIEW
(
m
O/S^ ( INFO )
SLOW
LYRIC VIEW
TIMER
[
timer
/^
cq
) (ON/OFF)
i-mpLii-i
[
mode
) (
effect
)
Что такое HDMI (Мультимедиа
интерфейс высокой четкости)?
Данное устройство передает цифровой
DVD•видеосигнал, не конвертируя его в
аналоговый сигнал. При использовании
подключения по цифровому интерфейсу
Н0М1 вы получите более четкое
изображение на экране телевизора.
* Если телевизор не поддерживает изменение разрешения, вам не
удастся получить изображение соответствующего качества на экране.
> Когда телевизор подключен по интерфейсу М0М1, композитный и
компонентный сигнал не передаются.
* О выборе входа, по которому будет приниматься видеосигнал, см.
Руководство пользователя вашего телевизора.
НАСТРОЙКА HDMI-АУДИО
Вы можете включить или выключить передачу аудиосигнала по HDMI-кабелю.
1
При остановленном воспроизведении нажмите кнопку MENU (Меню).
2
С помощью кнопка ▼ выберите пункт <Audio (Аудио)> и нажмите
кнопку ENTER (Ввод).
3
С помощью кнопка ▼ выберите пункт <HDMI AUDIO> и нажмите
кнопку ENTER (Ввод).
4
С помощью кнопок А
^
выберите <ON (вкл)> или <OFF (выкл)>,
затем нажмите кнопку ENTER.
• ON: по HDMI-кабелю будут передаваться видео- и аудиосигналы, причем звук будет
воспроизводиться только громкоговорителями телевизора.
• OFF : видеосигнал будет передаваться только по HDMI-кабелю, а звук будет
воспроизводиться только громкоговорителями домашнего кинотеатра.
' Настройка по умолчанию: HDMI AUDIO OFF.
' Для громкоговорителей телевизора звуковой сигнал HDMI AUDIO
автоматически преобразуется в двухканальный формат.
• Функции ECHO/P.SOUND/EQ/DSP не работают, когда выбрана настройка HDMI
AUDIO ON (ВКЛ).
• Микрофон на работает, когда выбрана настройка HDMI AUDIO ON (ВКЛ).
> Для возврата на предыдущий уровень меню нажимайте кнопку
RETURN (Возврат).
> Для выхода из меню настройки нажмите кнопку EXIT.
