Извлечение разъема питания, Установка разъема питания, Извлечение – Инструкция по эксплуатации Dell Latitude E7440 (Mid 2013)
Страница 38: Разъема питания, Установка
Извлечение
разъема питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) батарею
c) нижнюю крышку
d) клавиатуру
e) упор для рук
f) системный вентилятор
g) радиатор
h) динамики

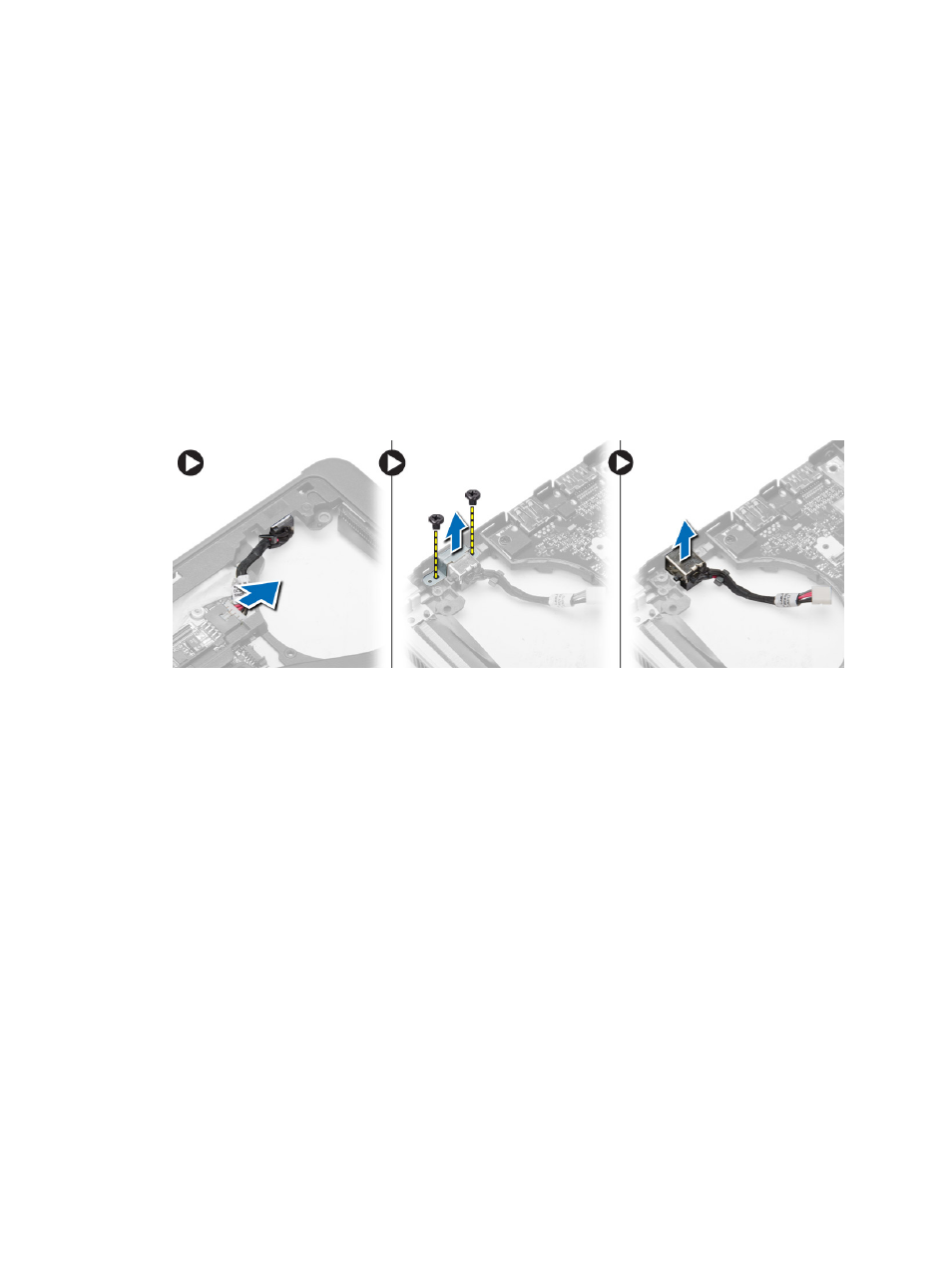

3.
Отсоедините
кабель разъема питания от системной платы и выверните винт, который крепится к корпусу
компьютера
. Извлеките разъем питания.
Установка
разъема питания
1.
Вставьте
порт разъема питания в соответствующее гнездо.
2.
Подсоедините
разъем питания к системной плате.
3.
Затяните
винт, которым разъем питания крепится к системной плате.
4.
Установите
:
a) динамики
b) радиатор
c) системный вентилятор
d) упор для рук
e) клавиатуру
f) нижнюю крышку
g) батарею
h) карту SD
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
38
