Подключение динамиков
Подготовка динамиков

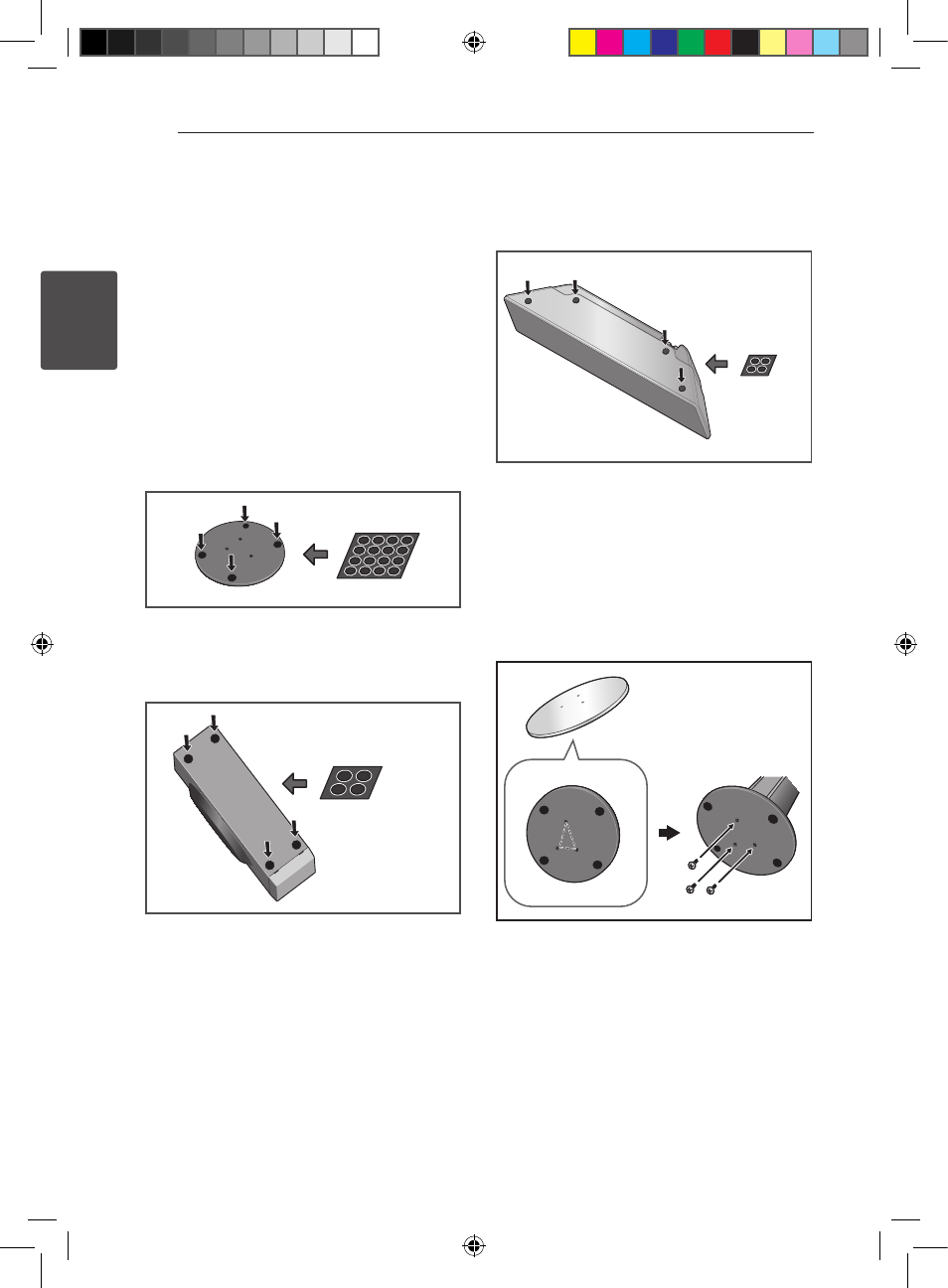

1. Прикрепить противоскользящие подкладки
к основанию каждого динамика, сабвуфера и
центрального динамика.
Для оснований динамиков:
Использовать прилагаемый клей для
прикрепления четырех средних подкладок к
основанию (низу) каждого динамика.
middle non-skid pads
large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
средние нескользящие
подкладки
Для сабвуфера:
Использовать прилагаемый клей для
прикрепления четырех больших подкладок к
основанию сабвуфера.
middle non-skid pads
large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
большие нескользящие
подкладки
Для центрального динамика:
Использовать прилагаемый клей для
прикрепления четырех маленьких подкладок
к основанию центрального динамика.
middle non-skid pads
large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
маленькие
нескользящие
подкладки
2. Прикрепить основание к стержням при
помощи прилагаемых винтов.
При соединении стержня с основанием,
закрепите их маленькими винтами в местах
указанных ниже. Обратите внимание, что
динамик должен находиться лицевой
стороной к основанию равнобедренного
треугольника.
middle non-skid pads
large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Задний динамик
Фронтальный динамик
