Ru
24
03
Подключение оборудования
MCACC
SETUP MIC
L AUDIO R
VIDEO
VIDEO 2 INPUT
iPod
iPhone
iPad
USB
5V 2.1 A
CONTROL
ON / OFF
L
VIDEO
R
AUDIO/VIDEO OUTPUT
Видеокамера, др.

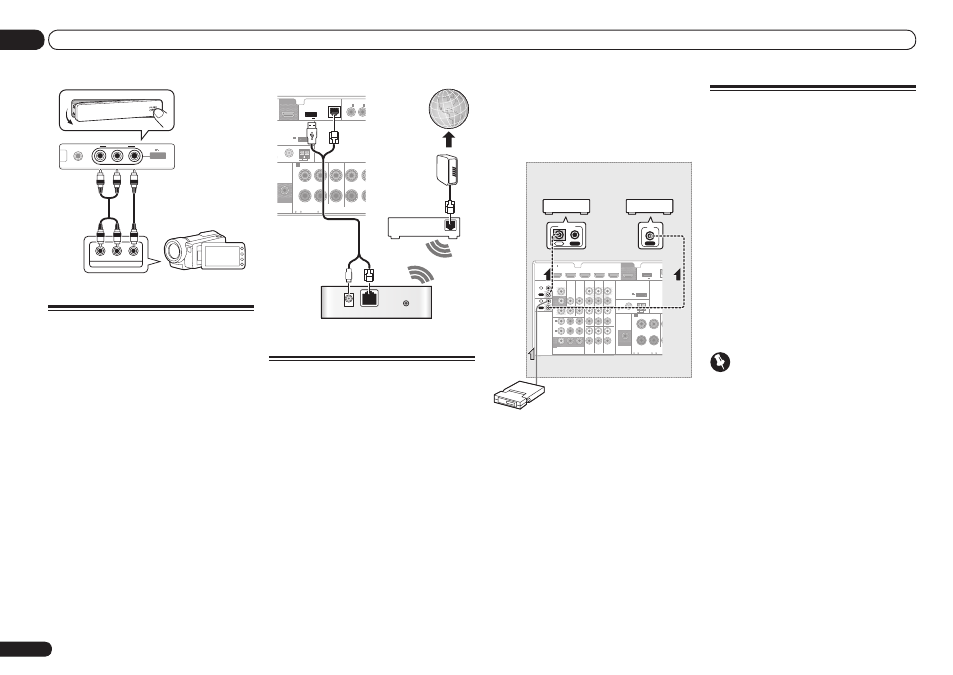

Подключение беспроводной
сети LAN
Можно выполнить беспроводное подклю-
чение к сети через беспроводное подклю-
чение LAN. Для подключения используйте
продающийся отдельно AS-WL300.
!
Подробнее о настройке преобразователя
беспроводной сети LAN см.
Меню Network
Setup на стр. 74 .
WAN
DC 5V
WPS
Ethernet
UNBAL
FRONT
CENTER
SURROUND
R
L
R
AM LOOP
(
CD
)
(
DVD
)
COAXIAL
PRE OUT
SPEA
TENNA
ASSIGNABL
OUT
SUBWOOFER
IN
1
IN
2
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6 -16 .
A
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
(10/100)
LAN
Интернет
Модем
Преобразователь беспроводной сети LAN (AS-WL300)
Маршрути
затор
Подключение ИК-приемника
Если стереофонические компоненты содер-
жатся в закрытом шкафу или этажерке, или
если нужно использовать пульт ДУ под-
зоны в другой зоне, можно воспользоваться
опционным ИК-приемником (например, Niles
или Xantech) для управления системой вза-
мен сенсора ДУ на передней панели дан-
ного ресивера.
!
Дистанционное управление может быть
недоступно при попадании прямого
сильного освещения от флуоресцентной
лампы на окошко сенсора ДУ
ИК-приемника.
!
Помните, что другие производители могут
не использовать терминологию ИК. Для
совместимости с ИК приемником, изучите
руководство к компоненту.
!
При использовании двух пультов ДУ
(одновременно), сенсору ДУ ИК-приемника
отдается приоритет относительно сенсора
ДУ на передней панели.
1 Подключите сенсор ИК-приемника
к гнезду IR IN на задней панели данного
ресивера.
HDMI
VIDEO
CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR CD-R/TAPE ZONE 2
DVR/
BDR
OUT
OUT
DVD IN
IN
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT
OUT
VIDEO
IN
DVD IN
BD IN
DVR/BDR IN
FM UNBAL
75
FRONT
C
R
L
AM LOOP
TV/SAT VIDEO
DVD
Y
P
B
P
R
LAN
AUDIO
PRE OUT
ANTENNA
ASSIGN
ABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(DVD)
IN
1
(DVR/
BDR)
IN
2
ASSIGNABLE
1
CAUTION:
SPEAKER IMPEDANCE
6 -16 .
ATTENTION
ENCEINTE D’IMPE
6 -16 .
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
IN
IR
IN
OUT
CONTROL
Шкаф или этажерка
Компонент
производства
Pioneer
Компонент не
производства
Pioneer
ИК-приемник
2 Подключите гнездо IR IN другого
компонента к гнезду IR OUT на задней
панели данного ресивера для его
подключения к ИК-приемнику.
Относительно типа кабеля, необходимого
для подключения, пожалуйста, смотрите
руководство к ИК-приемнику.
!
Если нужно подключить компонент
Pioneer к ИК-приемнику, см.
Управление
другими компонентами Pioneer от
сенсора ДУ данного аппарата на стр. 24
для подключения к гнездам CONTROL
вместо гнезда IR OUT.
Управление другими
компонентами Pioneer от
сенсора ДУ данного аппарата
Многие компоненты Pioneer оснащены гнез-
дами SR CONTROL, с помощью которых
можно соединить компоненты так, что для
управления всеми ими понадобится сен-
сор ДУ только одного из компонентов. При
использовании пульта ДУ, сигнал управ-
ления последовательно по цепи переда-
ется до компонента, для которого он пред-
назначен.
!
По управлению всеми компонентами от
пульта ДУ данного ресивера см. стр. 56.
!
Если пульт ДУ подключен к гнезду
CONTROL IN
(при помощи кабеля с
мини-джек разъемами), то управление
данным аппаратом через сенсор ДУ будет
невозможно.
Важное предупреждение
!
Помните, что при использовании
этого режима,
обязательно следует
дополнительно соединить по крайней
мере один набор аналоговых аудиогнезд,
видеогнезд или гнездо HDMI к другому
компоненту для заземления.
1 Выберите компонент, датчик ДУ
которого будет использоваться.
На этот компонент надо будет направлять
пульт ДУ для управления любым из компо-
нентов в цепи.
2 Подключите гнездо CONTROL OUT
такого компонента к гнезду CONTROL IN
другого компонента Pioneer.
Используйте для подключения кабель с
монофоническими мини-джек разъемами на
обоих концах.
