Подключение
02
14
Ru

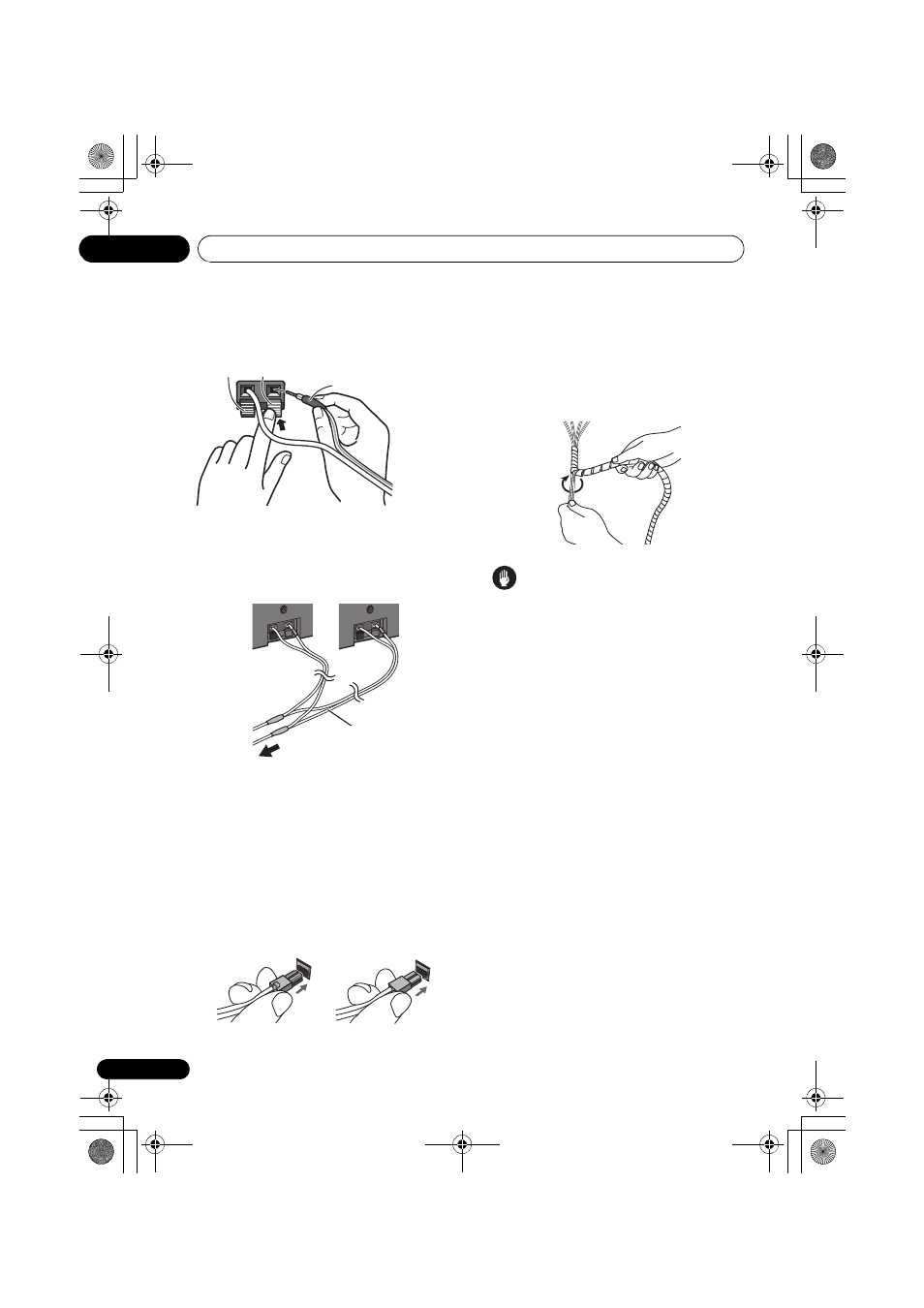

Подберите цвет маркированного провода в
соответствии с цветовой маркировкой на
этикетке, затем вставьте маркированный
шнур в красный (+) контакт, и другой шнур
– в черный (–) контакт.
• При подсоединении центральных
громкоговорителей, таким же образом
соедините двойной конец Y-образного
кабеля к двум центральным
громкоговорителям.
• Другой конец подсоедините к клеммам с
цветной маркировкой для
громкоговорителя на задней панели
ресивера. Убедитесь в том, что провод
полностью вставлен в клемму.
Небольшой выступ на конце штекера
провода громкоговорителя должен быть
обращен вверх или вниз в зависимости от
того, в верхний или нижний разъем он
вставляется. Пожалуйста, убедитесь в
правильности подключения.
• Привяжите кабели друг к другу при
помощи спиральной обмотки.
Удерживайте несколько кабелей вместе и
наматывайте обмотку на кабели, начиная с
конца.
Намотайте обмотку на кабель в
центральной части.
Спиральную обмотку можно обрезать до
желаемой длины.
Предостережение
• На контактах громкоговорителей имеется
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение.
Во избежание опасности поражения
электрическим током при подключении
или отключении кабелей
громкоговорителей отсоединяйте кабель
питания, прежде чем прикасаться к любым
неизолированным деталям.
• Не подключайте громкоговорители, кроме
входящих в комплект поставки данной
системы.
• Не подключайте громкоговорители,
входящие в комплект поставки, к
усилителям, не входящим в комплект
поставки данной системы. Подключение к
другому усилителю может стать причиной
неисправности или пожара.
• После подключения штекеров, слегка
потяните за кабели, чтобы убедиться в том,
что концы кабелей надежно закреплены в
контактных разъемах. Плохие соединения
могут создавать помехи и вызывать
прерывание звучания.
• Если провода кабелей отошли от контактов
и соприкасаются друг с другом, это создает
чрезмерную дополнительную нагрузку на
усилитель. Это может привести к остановке
работы усилителя и даже привести к
поломке усилителя.
Черный (–)
Провод с цветовой
кодировкой
Красный (+)
Y-образный
кабель
На приемник
Верхний разъем
Нижний разъем
