Инструкция по эксплуатации Pioneer RCS-515H
Страница 50
50
Ru
2
Подключите гнезда AUDIO OUTPUT к
соответствующим аудиовходам телевизора.
Можно использовать прилагаемый кабель аудио/видео,
не подсоединяя желтый штекер видеосигнала. Для
получения надлежащего стереозвука убедитесь, что
левый и правый выходы подключены к соответствующим
входам.

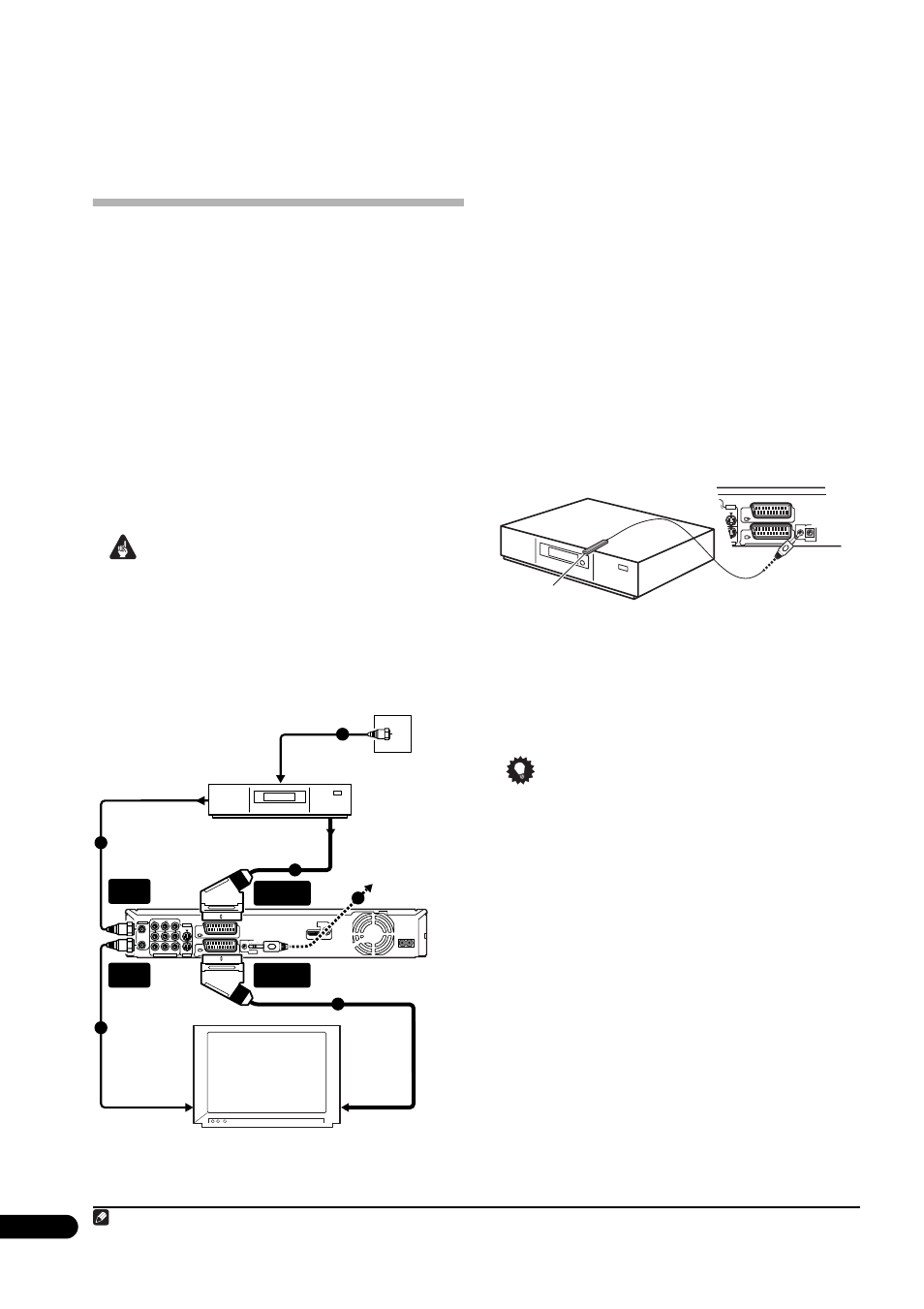

Подключение приемника кабельного
телевидения, спутникового ресивера
или цифрового ресивера
Кабельный, спутниковый или цифровой ресивер со
встроенным декодером можно подключить к данному
рекордеру и телевизору, как показано на этой странице.
1
При использовании отдельного декодера для кабельного/
спутникового телевидения, выполняйте установку в
соответствии с инструкциями на следующей странице.
Установка, описанная на этой странице, позволяет:
• записывать передачи любого канала, выбрав его в
кабельном, спутниковом или цифровом ресивере;
• переключать каналы и программировать запись по
таймеру с внешнего ресивера с помощью системы
GUIDE Plus+™ (через кабель G-LINK™, после
предварительной настройки).
Внимание
• Не подключайте рекордер к телевизору через
видеомагнитофон, спутниковый ресивер или другой
компонент. Всегда подсоединяйте каждый
компонент непосредственно к телевизору или
ресиверу AV.
• При использовании системы GUIDE Plus+ для
выполнения записи по таймеру с внешнего ресивера
убедитесь, что внешний ресивер включен.
1
Подключите антенный кабель, как показано на
схеме.
Это позволит смотреть и записывать телевизионные
каналы.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1 (RGB)-
TV к разъему SCART AV телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART соедините
разъем аудио/видео AV2 (INPUT 1/DECODER) (ВХОД 1/
ДЕКОДЕР) с разъемом SCART AV на приемнике
кабельного телевидения, спутниковом или наземном
ресивере.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
4
Подключите комплектный кабель G-LINK™ к
гнезду G-LINK™.
Это позволит управлять тюнером внешнего ресивера,
используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля G-LINK™
так, чтобы ИК-приемник кабельного, спутникового или
цифрового ресивера мог принимать сигналы управления
(см. схему).
Если ИК-приемник не удается найти на передней панели,
обратитесь к руководству по кабельному, спутниковому
или цифровому ресиверу. Другой способ:
поэкспериментируйте с пультом дистанционного
управления, поднося его очень близко к ресиверу, пока не
определите положение, при котором ресивер будет
реагировать на команды.
Совет
• Этот ресивер имеет «сквозную» функцию, которая
позволяет запись ТВ программ со встроенного ТВ
тюнера этого рекордера во время просмотра видео,
воспроизводимого используемым
видеомагнитофоном (Для использования этой
функции в режиме ожидания для режима Power Save
(Энергосбережение) должен быть выбран параметр
Off (Выкл.) – см. раздел Power Save
(Энергосбережение) на стр. 125).
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов подключений аудио/видео.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Гнездо спутниковой,
обычной антенны или
кабельного ТВ
Кабельный, спутниковый
или цифровой ресивер
Телевизор
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
1
1
2
3
4
От SCART аудио и
видео (AV) разъема
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
К выходу антенны
К входу
антенны
К входу
антенны
К SCART
аудио и
видео (AV)
разъему
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
DEO
OUTPUT
INPUT 3
T
P
R
Кабель G-LINK
