Подключение проигрывателя DVD без выхода
HDMI (только VSX-826)

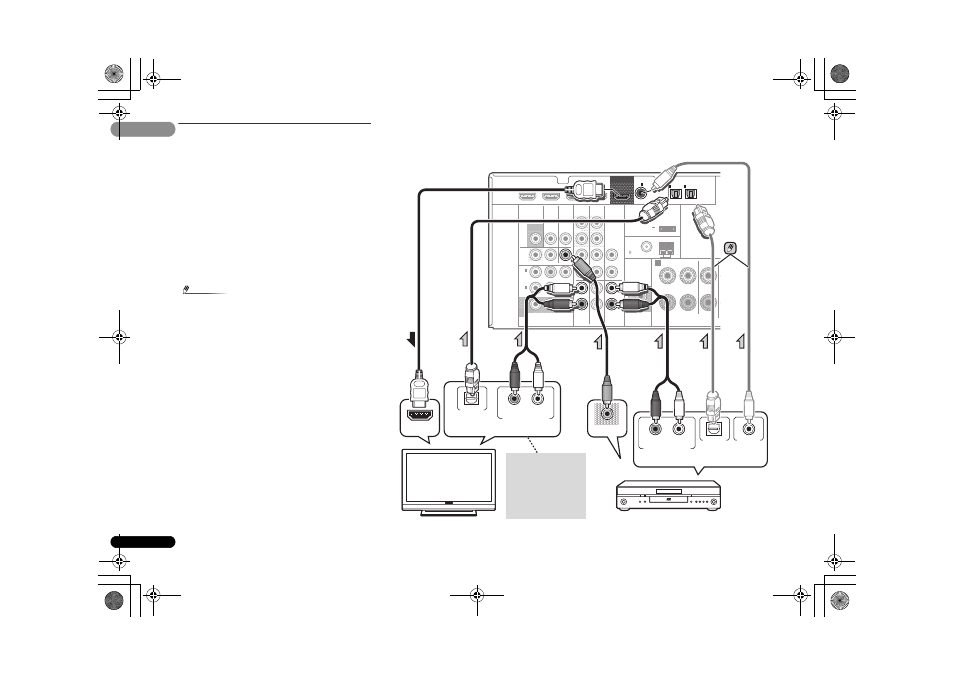

На данном рисунке показаны подключения телевизора (с входом
HDMI) и проигрывателя DVD (или другого компонента
воспроизведения не имеющего выхода HDMI) к ресиверу.
• Если на проигрывателе имеется выход компонентного видео,
его тоже можно подключить. Подробнее см. раздел
Использование разъемов компонентного видео
на стр. 20.
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
-
Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и телевизор
через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора вводится в
ресивер через терминал HDMI, поэтому нет необходимости
подсоединять аудиокабель. В таком случае, установите
параметр ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 43).
Примечание
• Для прослушивания аудио с проигрывателя DVD,
подключенного к этому ресиверу с помощью оптического
или коаксиального кабеля, прежде всего, переключитесь
на вход
DVD
, затем нажмите кнопку
SIGNAL SEL
, чтобы
выбрать аудиосигнал
O2
(ОПТИЧЕСКИЙ2) или
C1
(КОАКСИАЛЬНЫЙ1) (см. Выбор входного аудиосигнала
на стр. 26).
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
AUDIO
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
COAXIAL
IN
(
CD
)
1
PRE OUT
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
HDMI
OUT
HDMI IN
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO OUT
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется
для прослушивания
звучания телевизора
через ресивер.
